| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE RoHS |
| رقم الموديل | A16B-1212-0220 |

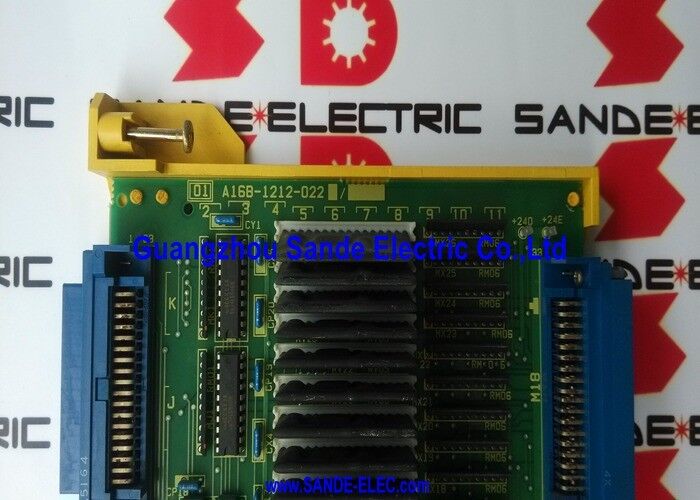

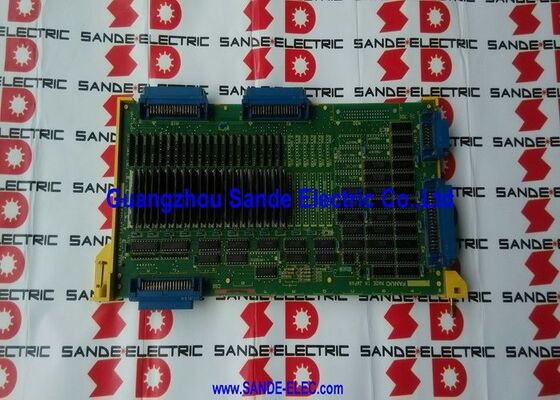

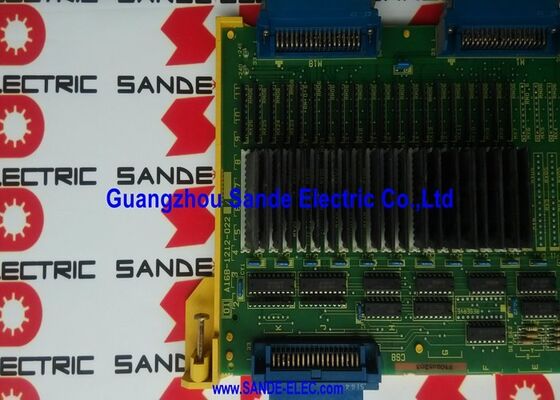

يعكس عدد الإشارات في A16B-1212-0220 احتياجات آلة حاسوبية مجهزة بالكامل. احسب الإشارات المطلوبة في مركز معالجة نموذجي:
المدخلات إلى CNC (104 متاحة):مفاتيح الحد من تجاوز المحور (6 ′′ 12 ′′) ، مسبار طول الأداة ، مستوى مستوى جهاز التبريد ، مفاتيح الضغط الهيدروليكية ، الباب مفتوح / مغلق ، مشبك البليت ، أجهزة استشعار موقع مجلة الأدوات ، الكشف عن كسر الأداة ،مستوى زيت الغزل، مستشعر حصيرة السلامة، مؤكدة إطلاق الفرامل في المحور، أزرار بدء الدورة / إدخال أزرار الإيقاف، مراحل تحويل تحويل سرعة التغذية، مراحل تحويل سرعة الغزل، اتصالات مفتاح اختيار الوضع،إشارات الانتهاء من الوظيفة المساعدة قائمة عبر آلة معقدة تصل بسهولة إلى 80100+ مدخلات.
المخرجات من CNC (72 متاحة):موصل مضخة المبرد، المبرد ذو الضغط العالي، تشغيل النظام الهيدروليكي، إطلاق الفرامل المحورية، قفل الباب، اتصالات اتجاه بدء الغزل، مجلة الأدوات المقدمة / الانسحاب، مشبك البليت / إيقاف المشبك،مصباح مؤشر تشغيل / إيقاف تشغيل المبرد، مؤشر إنذار، مصباح نشط دورة، مؤشر تشغيل المسامير، مؤشر الاحتفاظ الغذاء، إشارة نهاية البرنامج، إخراجات مرسل M-code المساعدة
سعة 104/72 من C7 تغطي المجموعة الكاملة من أداة آلة CNC معقدة دون الحاجة إلى لوحة إدخال / إخراج ثانية.
| المعلم | القيمة |
|---|---|
| التعيين | C7 (مكتظ بالكامل) |
| المدخلات الرقمية | 104 |
| المخرجات الرقمية | 72 |
| متوافق | 0-C، 0-D، 0-F، 0-Mate-C/F |
| أنواع الآلات | 0-MC، 0-TC، 0-TTC، 0-MD، 0-TD |
| البناء | غير قابلة للتثبيت على السطح |
داخل عائلة لوحات الإدخال والخروج من سلسلة 0-C ، هناك ثلاثة أنواع في مجموعة A16B-1212-022x:
| رقم الجزء | التعيين | إد | DO |
|---|---|---|---|
| A16B-1212-0220 | C7 | 104 | 72 |
| A16B-1212-0221 | C6 | 80 | 56 |
| A16B-1212-0222 | C5 | 40 | 40 |
C7 (A16B-1212-0220) هو الاختلاف المكتمل تماماً لوحة الإدخال / الإخراج الكاملة مع جميع دوائر الإدخال والإخراج المجمعة.C6 و C5 هي إصدارات مخفضة تدريجيا لأدوات آلة أبسط حيث هناك حاجة إلى نقاط إدخال / إخراج أقل.
استبدال C7 ب C6 أو C5 يؤدي إلى غياب عناوين الإدخال / الإخراج في سلم PMC إشارات أن برنامج السلم يتوقع العثور عليها ببساطة لن توجد على لوحة أصغر،يسبب إنذارات PMC أو سلوك غير صحيح للجهازدائماً استبدل C7 بـ C7
خطأ إدخال/إخراج مركز التصنيع 0-MC:يطور مركز FANUC 0-MC للتصنيع رموز إنذار PMC العشوائية. بعض المدخلات تبلغ عن حالات غير صحيحة على الرغم من التوصيل الصحيح للمجال.يتم تحديد لوحة A16B-1212-0220 من خلال عزل الخطأ المنهجياستبدال يعيد التشغيل الصحيح للدخول والخروج في جميع النقاط 104/72.
تشكيل إدخال/إخراج محول 0-TC ذات برجين:محول 0-TC مزدوج البرج مع برجين وترابط مرفق يستخدم كامل قدرة 104/72 I / O من A16B-1212-0220 لإدارة جميع مفاتيح وضع البرج ، الدوائر الهيدروليكية ،وأجهزة استشعار موجودة جزئيا من لوحة واحدة.
س1: هل يمكن اختبار A16B-1212-0220 (C7) في عزلة خارج CNC؟
تقوم شركة DNC الإلكترونية ببناء أجهزة اختبار لوحات الإدخال / الإخراج المخصصة للوحات الإدخال / الإخراج من سلسلة 0-C ، بما في ذلك A16B-1212-0220.هذا يؤكد أن الاختبار المعزول للوحة 104/72 I / O ممكن تقنيا- لاختبار داخلي، يتطلب اللوحة مصدر الطاقة المناسب، إشارات عنوان إدخال/إخراج، وتوصيل محفز الاختبار - لا تتوفر عادةً منصة اختبار كاملة في ورشة آلات قياسية.خدمات التبادل من الموردين المتخصصين هي البديل العملي.
س2: ما هي الإشارات التي تتصل بمحطات الخروج من A16B-1212-0220؟
المخرجات الرقمية لللوحة تدفع أجهزة الماكينة عبر جهات الاتصال بالمركبات أو مخرجات الترانزستور. تشمل الاتصالات النموذجية: مشغلات محركات مضخة التبريد ، لفائف الصمامات الكهربائية ، دوائر مصابيح المؤشر ،أجهزة الكهرباء القابلة لفتح الأبواب، ومخرجات الإشارة إلى الآلات المساعدة. كل دائرة إخراج لديها أقصى فولتاج وتيار محدد في دليل الأجهزة سلسلة 0-C.تجاوز التصنيفات الإخراج يسبب فشل الترانزستور أو المرور على اللوحة دائما التحقق من مواصفات الحمل قبل توصيل الأجهزة الخارجية.
س3: ما هي الاختلافات في التطبيقات بين 0-MC و 0-TC عندما يستخدم كلاهما A16B-1212-0220؟
كل من 0-MC (مركز التصنيع) و 0-TC (مركز الدوران) يستخدمون نفس اللوحة A16B-1212-0220 ، ولكن برامج سلم PMC الخاصة بهم تستخدم نقاط الدخول / الخروج 104/72 بشكل مختلف. على 0-MC ،العديد من المدخلات / المخرجات مخصصة لتغيير الأدواتعلى 0-TC، نفس إدخال/إخراج التعاملات تشوكينغ التحكم، والحزمة، ووظائف تغذية شريط.أجهزة اللوحة هي متطابقة برنامج PMC يحدد التعيين الوظيفي.
السؤال 4: هل يمكن إصلاح A16B-1212-0220؟
تقدم شركة DNC الإلكترونية صراحة خدمات التبادل والإصلاح والاختبار لـ A16B-1212-0220 ، مشيرة إلى أن لديهم منصات اختبار مخصصة لوحة إدخال / إخراج من سلسلة 0.الإصلاح هو قابلة للحياة لهذا اللوح لأن البناء غير السطحية تركيب يجعل الوصول إلى مستوى المكونات مباشرة للفني المؤهلينأنماط الفشل الشائعة: الترانزستورات الخارجة المتفجرة، المزج الضوئي المدخل الفاشل، فشل مكونات إمدادات الطاقة يمكن إصلاحها على مستوى المكونات.
السؤال 5: كيف يتم تعريف عنوان نقاط الإدخال والخروج من A16B-1212-0220 في PMC؟
The I/O address assignment for the A16B-1212-0220 is defined by the Series 0-C CNC's system parameter settings — specifically the I/O configuration parameters that map physical board slots to PMC I/O addressesهذه المعايير تحدد عنوان PMC الذي يتوافق مع محطة الدخول أو الإخراج المادية على اللوحة. بعد تركيب لوحة استبدال،لا حاجة إلى إعادة تكوين العنوان ما لم يتم تركيب اللوحة في فتحة مادية مختلفة عن الفتحة الأصلية.
