لوحة الدوائر CNC
>
|
| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE RoHS |
| رقم الموديل | A16B-1212-0220 |

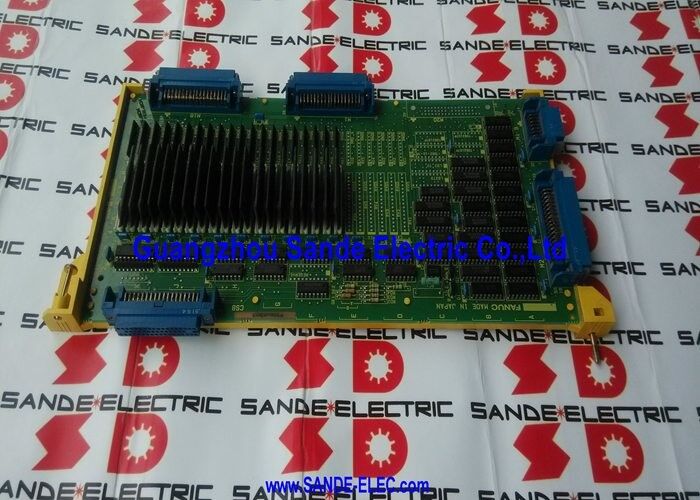

A16B-1212-0220 هي لوحة C7 I / O لمجموعة FANUC Zero (0) من سلسلة CNC ، وهي منصة سلسلة 0 طويلة المدى التي قادت جيل من أدوات الآلات CNC خلال الثمانينيات والتسعينات في C ، D ،والنسخ المختلفة من طراز Fيحدد التسمية C7 تكوين الإدخال / الإخراج المحدد بالكامل في الطرف العلوي من سلسلة A16B-1212: 104 مدخلات رقمية و 72 مخرجات رقمية.هذه اللوحة التي تناسب الآلات مع أعلى عدد إدخالات وإخراجات في بنية التحكم صفر C ٪ مراكز التصنيع المعقدة مع ATC الكاملة، والحاويات، و وظيفة إدخال/إخراج مساعدة، و آلات طاحونة مع عدة محاور و التحكم بالدوامة.
تتعامل اللوحة مع واجهة الجهاز كل مفتاح ومستشعر ومخرج رلاي وصمام سولينويد متصل بالأداة الآلية التي يسيطر عليها نظام PMC المنطقي من CNC يمر عبر هذا اللوحة.الإدخالات تقرأ الحالة الفيزيائية للآلة (مفاتيح الحد، قفل الأبواب، إشارات أجهزة الاستشعار، أزرار المشغل). المخرجات تتحكم في أجهزة التشغيل في الآلة (ملفات الإرسال، صمامات السولينويد، مصابيح المؤشر، مفعلات ATC).
إن البناء غير السطحي للأسطوانة لم تكن لوحات إدخال/إخراج FANUC السابقة قابلة للتركيب على السطح، وهو أمر ذي صلة عند النظر في الإصلاح: تكون المكونات التي تمر عبر الثقب أكثر سهولة لإصلاحها باللحام اليدوي من مكونات SMD ذات النقطة الدقيقة.
| المعلم | القيمة |
|---|---|
| رقم الجزء | A16B-1212-0220 |
| تعيين المجلس | C7 (المواصفات الكاملة لإدخال وإخراج) |
| المدخلات الرقمية | 104 |
| المخرجات الرقمية | 72 |
| البناء | من غير السطح (من خلال الثقب) |
| CNC متوافق | سلسلة 0-C، 0-D، 0-F |
| أنواع الآلات | 0-MC، 0-TC، 0-TTC، 0-MD، 0-TD |
| واجهة الخدمة | متوافق مع OC / OD / OF |
| السلسلة | A16B-1212 |
تغطي سلسلة A16B-1212 مجموعة كاملة من لوحات الإدخال / الإخراج لجيل التحكم FANUC Zero C و D و F. يختلف كل متغير داخل السلسلة في عدد الإدخال / الإخراج وتكوينها:
| التعيين | المدخلات | النتائج |
|---|---|---|
| C7(A16B-1212-0220) | 104 | 72 |
| الاختلافات الدنيا | أقل | أقل |
C7 هو أعلى إدخال / إخراج المتغير القياسي في عائلة اللوحة هذه. تستخدم الآلات ذات متطلبات إدخال / إخراج أقل متغيرات عدد أقل ؛ C7 تخدم الآلات الأكثر تجهيزاً بالكامل.
السؤال 1: ما هي أنواع FANUC من السلسلة 0 التي تستخدم A16B-1212-0220؟
تم تصميم اللوحة لتحكم FANUC Series 0-C و 0-D و 0-F عبر أنواع متعددة من الآلات: 0-MC (مركز التصنيع) ، 0-TC (مركز الدوران) ، 0-TTC (مركز الدوران الثنائي) ،0-MD (آلات مع محرك مباشر)، و 0-TD (الدوران مع القيادة المباشرة). كما يدعم OC و OD و OF واجهة الغزل و servo.
السؤال 2: كيف يتم تشخيص خطأ في PCB الإدخال / الخروج؟
أخطاء PCB الإدخال / الإخراج عادة ما تظهر عندما تصبح المدخلات أو المخرجات المحددة غير تستجيب إشارة مفتاح معينة غير مسجلة في PMC ،أو المخرجات المحددة التي لا تعمل بغض النظر عن أمر PMCيحدد الاختبار المنهجي باستخدام شاشة تشخيص إدخال / إخراج CNC (شاشة PMC I / O) نقاط إدخال / إخراج محددة فشلت.إذا كان العيب يؤثر على كتلة كبيرة من المدخلات أو المخرجات بدلا من نقطة واحدة، اللوحة نفسها هي مصدر عيب أكثر احتمالا من الأسلاك الميدان.
السؤال 3: هل A16B-1212-0220 قابلة للإصلاح، أم أنها تحتاج إلى استبدال كامل؟
إن البناء من خلال الثقب (غير المثبت على السطح) يجعل إصلاح مستوى اللوحة أكثر سهولة من ألواح SMD. وتشمل نقاط الفشل الشائعة جهات الاتصال في الاتصالات ، وديودات الحماية على قنوات الإخراج ،و ICs optocoupler على قنوات الدخوليمكن لخدمات إصلاح لوحات إدخال/إخراج من فانوك المختصة في سلسلة زيرو تحديد واستبدال المكونات الفاشلة والتحقق من عدد قنوات إدخال/إخراج 104/72 الكاملة تحت الاختبار.
السؤال 4: هل استبدال A16B-1212-0220 يتطلب إعادة برمجة PMC؟
يتم تخزين برنامج سلم PMC في الذاكرة الرئيسية لـ CNC ، وليس على لوحة الإدخال / الإخراج. لا يغير استبدال لوحة الإدخال / الإخراج برنامج PMC.التحقق من أن جميع عناوين الإدخال والإخراج تعمل بشكل صحيح عن طريق اختبار كل مدخل ومخرج مقابل شاشة PMCيتم تعريف خرائط الإدخال والإخراج بواسطة برنامج PMC والموقع المادي لللوحة في الرف.
السؤال 5: من أين يأتي A16B-1212-0220؟
من خلال سوق ما بعد بطاقات إدخال/إخراج FANUC سلسلة صفر التجار المتخصصين في CNC، وخدمات إصلاح اللوحات، والموردين الفائض المختبرين.خدمات الإصلاح والتغيير متاحة على نطاق واسع لهذا الجيل من لوحات FANUC I / Oتأكيد A16B-1212-0220 من ملصق اللوحة المثبتة. اللوحات ذات الصلة في سلسلة A16B-1212 لديها عدد مختلف من الإدخالات والإخراجات ولا يمكن استبدالها.
