لوحة تحكم FANUC A16B-2202-0432 A16B-22O2-O432 A16B22020432

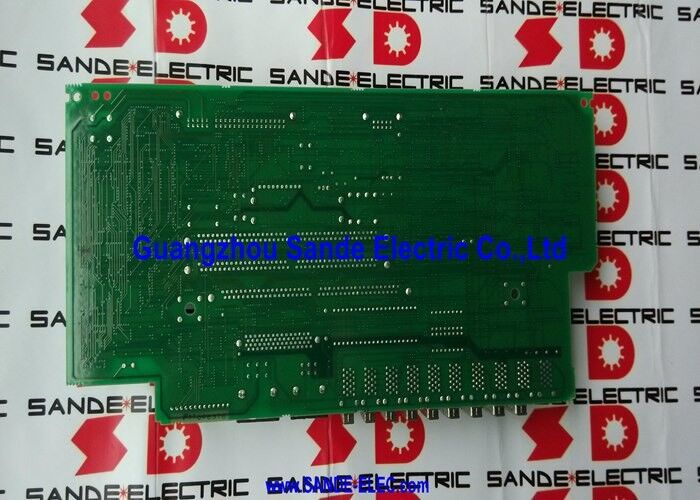

A16B-2202-0432 | FANUC Alpha SPM Control PCB - البطاقة العلوية لسلسلة A06B-6088 / SPM-15 إلى SPM-55 / 283–325VDC / واجهة النوع 1

SPM - وحدة محرك المغزل التي تتحكم فيها هذه اللوحة

تعمل وحدة FANUC Alpha SPM (وحدة طاقة المغزل) على تشغيل محرك المغزل الرئيسي للأداة الآلية. إنه موجود في خزانة القيادة جنبًا إلى جنب مع وحدات PSM والمؤازرة، حيث يستمد طاقته من ناقل DC الخاص بـ PSM ويحولها إلى خرج تيار متردد متغير التردد ومتغير الجهد للمحرك المغزلي.

تغطي سلسلة A06B-6088 نطاقًا واسعًا من تصنيفات SPM:

• SPM-15(A06B-6088-H215): يقوم بتشغيل محركات المغزل Alpha 12 وAlphaP15 وAlphaP18
• SPM-22(A06B-6088-H222): يقوم بتشغيل محركات المغزل Alpha aP30 وAlpha 15
• SPM-26(A06B-6088-H226): يقوم بتشغيل محركات المغزل Alpha aP40 وAlpha 26
• SPM-30(A06B-6088-H230): يقوم بتشغيل محركات المغزل Alpha 30 وAlphaP40
• SPM-45(A06B-6088-H245): يشغل محركات مغزلية عالية الطاقة بقدرة 45 كيلو وات
• SPM-55(A06B-6088-H255): قدرة 55 كيلووات

A16B-2202-0432 هوالتحكم في ثنائي الفينيل متعدد الكلور (البطاقة العلوية)داخل كل هذه المتغيرات SPM. لوحة واحدة تخدم نطاق SPM-15 إلى SPM-55 بالكامل.

المواصفات الرئيسية

واجهة النوع 1 - ردود فعل محرك المغزل

يحدد تصنيف "النوع 1 (المواصفات القياسية)" واجهة التغذية الراجعة لمحرك المغزل التي يستخدمها SPM:

مستشعر م:مستشعر الموضع/السرعة القياسي لمحركات المغزل FANUC Alpha. يستخدم لردود الفعل السريعة وتحديد اتجاه المغزل.

مستشعر إم زد:متغير مستشعر السرعة/الموضع المستخدم في تكوينات المحرك المدمجة.

المبرمج الموقف:جهاز تشفير موضعي عالي الدقة لتطبيقات عمود الدوران على شكل محور C - قطع الخيط، والنقر الصلب، ووظائف عمود الدوران المتزامنة.

يعالج الطراز A16B-2202-0432 جميع أنواع التعليقات هذه. تقوم دوائر واجهة التغذية الراجعة الخاصة بها بقراءة إشارات المستشعر واستخدامها في خوارزمية التحكم في سرعة الحلقة المغلقة - مما يضمن وصول المغزل إلى السرعة المطلوبة والحفاظ عليها بدقة في ظل أحمال القطع المتغيرة.

سيناريوهات التطبيق

إنذار المغزل SPM في مركز التصنيع 18-MC:تقوم وحدة المغزل FANUC Alpha SPM-22 في مركز تصنيع 18-MC بتطوير إنذار مغزل مستمر (رمز إنذار SP). يتم اختبار الطاقة الأساسية لثنائي الفينيل متعدد الكلور ولوحة القيادة بشكل صحيح. تم تحديد بطاقة التحكم A16B-2202-0432 على أنها الخطأ. يؤدي استبدال اللوحة إلى استعادة تشغيل المغزل.

فشل لوحة التحكم SPM-30 في مركز الدوران 16-TC:يفقد مركز الدوران المزود بوحدة مغزل SPM-30 عالية الطاقة التحكم في سرعة المغزل - يعمل المغزل ولكن بسرعة غير صحيحة دون الاستجابة لأوامر البرنامج. تم تحديد دائرة حلقة التحكم في السرعة A16B-2202-0432 على أنها الخطأ. يؤدي الاستبدال بنفس رقم الجزء إلى استعادة تنظيم السرعة بغض النظر عن تصنيف الطاقة الأعلى لـ SPM-30.

التعليمات

Q1: في حالة فشل A16B-2202-0432 فقط، هل يمكن استبداله دون استبدال وحدة SPM بأكملها؟

نعم. A16B-2202-0432 هي بطاقة التحكم العلوية - منفصلة فعليًا عن لوحة PCB للطاقة الأساسية ولوحة التشغيل داخل مبيت الوحدة. يمكن إزالته واستبداله بشكل مستقل. مع الوحدة المستخرجة من الخزانة، يمكن الوصول إلى A16B-2202-0432 من الوجه الأمامي للوحدة أو بعد إزالة غطاء الوحدة، اعتمادًا على متغير SPM.

Q2: هل يؤثر استبدال A16B-2202-0432 على معلمات المغزل في CNC؟

لا. يتم تخزين معلمات المغزل (حدود السرعة، ومعدلات التسارع، ودقة تشفير الموضع، ونسب التروس، ونوع المستشعر) في ذاكرة المعلمات الرئيسية لـ CNC - وليس في لوحة التحكم SPM. بعد تركيب البديل A16B-2202-0432، يتصل CNC مع الوحدة باستخدام معلمات المغزل الموجودة. تحقق من دقة سرعة المغزل عبر نطاق السرعة الكامل وتأكد من وظائف النقر أو التوجيه الصارمة (إذا تم استخدامها) بشكل صحيح قبل العودة إلى الإنتاج الكامل.

س3: ما هو الفرق بين A16B-2202-0432 وA16B-2203-0332، الذي يظهر بجانبه في وحدات SPM؟

تم العثور على كلا اللوحتين داخل وحدات SPM من سلسلة A06B-6088. A16B-2202-0432 هي بطاقة التحكم الأساسية (البطاقة العلوية التي توفر منطق التحكم الرئيسي في المغزل). A16B-2203-0332 عبارة عن لوحة إشارة إضافية توفر وظائف واجهة تكميلية أو قدرة إدخال/إخراج موسعة داخل الوحدة. كلاهما موجود في تكوينات SPM ذات المواصفات الأعلى. إذا كان كلاهما بحاجة إلى استبدال، فاطلب كليهما - فهما يؤديان وظائف مختلفة ولا يمكن لأحدهما أن يحل محل الآخر.

س 4: ما هي رموز إنذار المغزل التي تشير إلى فشل A16B-2202-0432؟

يتم عرض إنذارات FANUC Alpha SPM على مؤشر LED الخاص بالوحدة:

• إنذار SP 24 (إنذار IPM):غالبًا ما يرتبط بمحرك البوابة أو أخطاء جهاز الطاقة - ولكن إذا كانت لوحة محرك البوابة (A20B-2902-0390) سليمة، فقد يقوم A16B-2202-0432 بإنشاء أوامر تحويل غير صحيحة
• إنذار SP 07 (خطأ في إشارة ردود الفعل السريعة):يشير إلى دائرة معالجة الملاحظات على A16B-2202-0432
• إنذار SP 29/30/41 (خطأ في السرعة):أخطاء حلقة التحكم في السرعة التي يمكن أن تنشأ في أجهزة خوارزمية التحكم A16B-2202-0432، استبعد أخطاء المحرك والأسلاك وأجهزة الاستشعار قبل استنتاج فشل بطاقة التحكم.

س 5: ما الذي يجعل سلسلة A06B-6088 "النوع 1" مختلفة عن وحدات SPM "النوع 2"؟

يشير تعيين "النوع" إلى معيار ردود الفعل لمستشعر محرك المغزل. يستخدم النوع 1 مستشعر FANUC M القياسي أو تعليقات مبرمج الموضع. النوع 2 (يسمى أيضًا المغزل "السلسلة 2") هو نظام مغزل من الجيل الأحدث مزود بأنواع مستشعرات محسنة ومواصفات محدثة لبطاقة التحكم. A16B-2202-0432 هي بطاقة التحكم من النوع 1 - وهي غير متوافقة مع تكوينات مستشعر محرك المغزل من النوع 2. تأكد من نوع وحدة المغزل من اللوحة الخاصة بها قبل الطلب.
