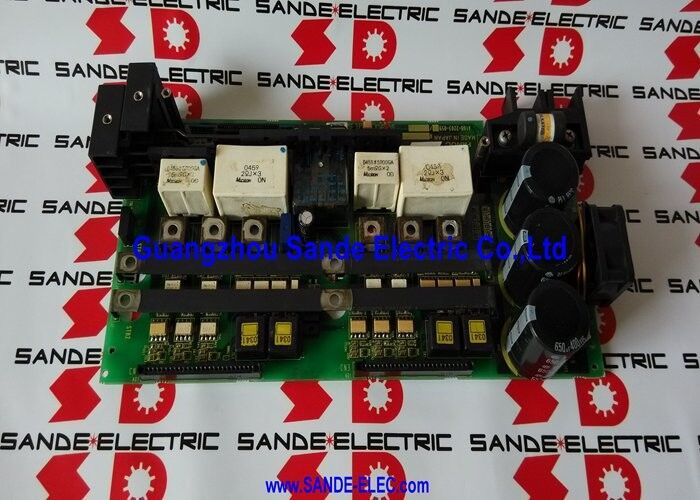

| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE RoHS |
| رقم الموديل | A16B-2203-0590 |
إن FANUC Alpha SVM2-12/40 عبارة عن وحدة مضخم صوت مؤازرة ذات محورين مع تقييمات تيار مختلفة لكل محور. على عكس SVM2-12/12 المتماثل (12A على كلا المحورين) أو SVM2-40/40 (40A على كلا المحورين)، يوفر التكوين 12/40:
يسمح هذا الاقتران غير المتماثل لمنشئ الآلة بمطابقة تيار مضخم المؤازرة بشكل وثيق مع الطلب الفعلي لكل محور. تركيب وحدة موحدة 40/40 حيث يحتاج المحور الواحد فقط إلى تكلفة نفايات 12 أمبير ومساحة الخزانة. يعد SVM2-12/40 الخيار الهندسي الأمثل للآلات ذات المحور الخفيف والمحور الثقيل.
| المعلمة | قيمة |
|---|---|
| الوحدة النمطية | SVM2-12/40 (محوران) |
| واجهة | النوع أ وFSSB |
| اكتب وحدة | A06B-6079-H204 |
| وحدة FSSB | A06B-6096-H204 |
| يحل محل | A16B-2202-0770 |
| دور | لوحة الأسلاك (اللوحة الهيكلية الرئيسية) |
يخدم A16B-2203-0590 SVM2-12/40 في كلا متغيري الواجهة:
واجهة النوع أ (A06B-6079-H204):واجهة ناقل المؤازرة التسلسلية باستخدام كابل مخصص من CNC. إنشاء واجهة سابقة، لا يزال شائعًا في السلسلة 15 وأنظمة السلسلة i المبكرة.
واجهة FSSB (A06B-6096-H204):واجهة ناقل الألياف الضوئية المستخدمة في أنظمة CNC من السلسلة i. يوفر مناعة ضد الضوضاء الكهرومغناطيسية الصادرة من خزانة المحرك.
تستوعب مجموعة الموصلات المادية للوحة الأسلاك كلا النوعين من الواجهة لأن أبعاد اللوحة الميكانيكية وتخطيط موصل المحرك/الحافلة شائعة عبر متغيرات النوع A وFSSB SVM2-12/40. يختلف فقط بين الاثنين التحكم في PCB وموصل الناقل المؤازر.
خطأ في لوحة الأسلاك SVM2-12/40:تقوم وحدة FANUC Alpha المؤازرة بتطوير رموز الإنذار التي تؤثر على كلا المحورين. يتم اختبار لوحة التحكم PCB بشكل صحيح، لكن الفحص يكشف عن وجود آثار تالفة لموصل محرك التيار العالي على لوحة الأسلاك. يستعيد استبدال A16B-2203-0590 سلامة موصل الوحدة ووظيفتي مؤازرة المحور.
تجديد الوحدة:تخضع وحدة Alpha SVM2-12/40 للتجديد في ورشة العمل. يتم استبدال لوحة الأسلاك A16B-2203-0590 جنبًا إلى جنب مع لوحة التحكم PCB لتوفير تحديث كامل للوحة الداخلية.
Q1: هل يمكن استخدام A16B-2203-0590 في واجهة FSSB SVM2-12/40 وأيضًا النوع A SVM2-12/40؟
نعم. يؤكد دليل الصيانة FANUC Alpha أن A16B-2203-0590 هي لوحة الأسلاك لكل من الوحدات A06B-6079-H204 (النوع A) وA06B-6096-H204 (FSSB). تعد لوحة الأسلاك العنصر الهيكلي المشترك لكلا متغيري الواجهة. يقبل موصل واجهة CNC المؤازرة الموجود على لوحة الأسلاك كلاً من كابل النوع A وموصل الألياف الضوئية FSSB، أو يتم إجراء الاتصال الخاص بالواجهة من خلال موصل PCB للتحكم بدلاً من لوحة الأسلاك.
Q2: ما هو PCB التحكم الذي يقترن مع A16B-2203-0590 في SVM2-12/40؟
لتكوين التحكم HRV3 (التحكم الحالي عالي الأداء): أزواج لوحة الأسلاك A16B-2203-0590 مع التحكم PCB A20B-2100-0541 (واجهة FSSB). بالنسبة للتكوينات القياسية، يعتمد الاقتران على توليد الوحدة. يحدد جدول دليل الصيانة لسلسلة FANUC Alpha ما يلي: "عند استخدام HRV3، استخدم اللوحات التالية معًا: لوحة الأسلاك: A16B-2203-059X / لوحة الدوائر المطبوعة: A20B-2100-054X."
س3: لماذا يستخدم SVM2-12/40 تصنيفات التيار غير المتماثلة بدلاً من المعدل الموحد 40/40؟
يعمل تكوين محرك الأقراص المطابق الحالي على تقليل التكلفة وتحسين الإدارة الحرارية. تهدر مرحلة الإخراج 40 أمبير لمحور 12 أمبير حوالي 30 أمبير من السعة المقدرة، مما يضيف تكلفة في أجهزة IGBT والتبريد وحجم الخزانة. يوفر SVM2-12/40 لكل محور التيار الذي يحتاجه بالضبط. يعد هذا مفيدًا بشكل خاص في مخارط CNC حيث يحمل المحور Z (الحامل) حمولة أعلى من المحور X (الشريحة المتقاطعة)، أو على الآلات التي يكون فيها أحد المحاور مساعدًا خفيف الوزن بدلاً من محور القطع الرئيسي.
س 4: بعد تركيب بديل A16B-2203-0590، هل يلزم إعادة توجيه كابلات التشفير أو المحرك؟
تحافظ موصلات كابل التشفير والمحرك الموجودة على لوحة الأسلاك على نفس التركيب المادي والتكوين الميكانيكي مثل اللوحة الأصلية. تتم إعادة توصيل توصيلات الكابلات إلى نفس مواضع الموصل على اللوحة الجديدة - ولا يلزم إعادة توجيه أو تعديل أسلاك الجهاز.
Q5: هل يمكن استبدال لوحة الأسلاك A16B-2203-0590 دون الوصول إلى لوحة التحكم PCB؟
داخل مبيت الوحدة النمطية SVM2-12/40، يتم تركيب لوحة التحكم PCB أعلى لوحة الأسلاك. لإزالة لوحة الأسلاك، يجب أولاً إزالة لوحة التحكم PCB لكشف أجهزة الاحتفاظ بلوحة الأسلاك. يتم فصل اللوحين داخل الوحدة. بعد استبدال A16B-2203-0590، تتم إعادة تثبيت لوحة التحكم PCB على لوحة الأسلاك الجديدة قبل إغلاق الوحدة وإعادة تثبيتها في خزانة المحرك.
