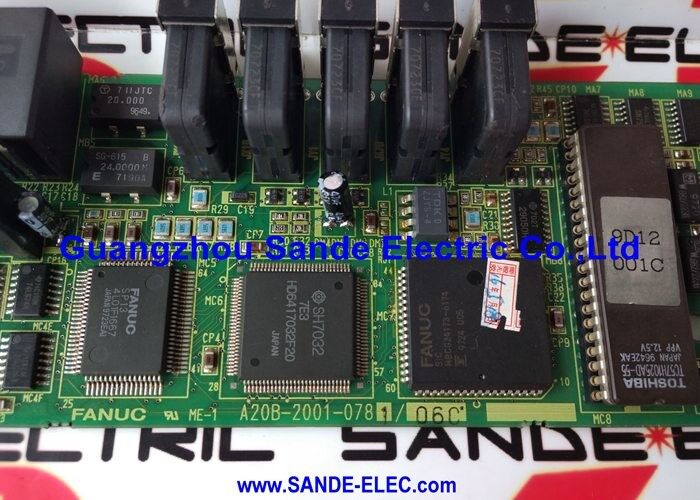

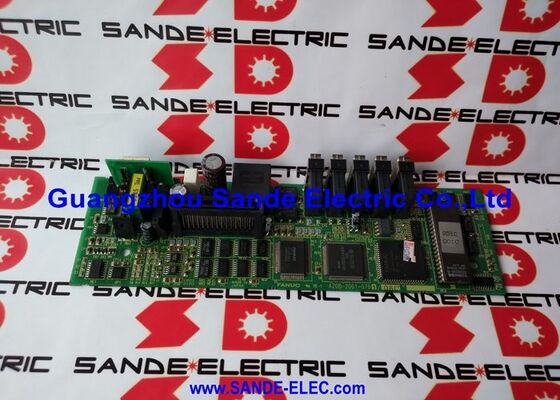

لوحة التحكم A20B-2001-0781 A2OB-2OO1-O781

A20B-2001-0781 FANUC جهاز التحكم في محركات الخدمة PCB 24VDC / 1A / الفئة الثانية / 500V العزل / المطليات المتوافقة / متعددة الطبقات

مواصفات الـ PCB ‬ لمحة عامة عن الهندسة

A20B-2001-0781 هي لوحة تحكم تحددها مجموعة دقيقة من المواصفات الكهربائية والفيزيائية.كل معيار يعكس اختيار تصميم متعمد لدوره في تشغيل FANUC CNC servo drive:

فولتاج تشغيل 24VDC:القضيب 24 فولت هو المنطق القياسي ومصدر واجهة للوحات التحكم FANUC CNC. Separating the 24V logic supply from the high-voltage DC bus (283–325V) that powers the servo motor output stage ensures the control electronics remain powered even when the main bus is off — allowing controlled shutdown sequencing and diagnostic communication to continue after motor power is removed.

درجة الحماية الثانية (عزل مزدوج):الدرجة الثانية تعني أن اللوحة مصنوعة بمعزلة معززة أو مزدوجة لا يلزم اتصال الأرضية الوقائية.هذا هو القياسية للوحات التحكم منخفضة الجهد حيث أرضية دائرة التحكم ليست ضرورية للسلامةفولتاج العزل المسموح به 500 فولت يؤكد أن اللوحة يمكن أن تتحمل فجوات فولتاج خطأ أعلى بكثير من مستوى 24 فولت التشغيل.

طلاء مطابق:يتم حماية سطح PCB بطبقة مطابقة من فيلم بوليمري رقيق (عادة أكريليك أو بولي يوريثان) مطبق على اللوحة المجمعة. في بيئات محركات CNC ،الطلاء المتوافق يحمي من الرطوبة، الغبار المعدني الموصل من بيئة آلة الماكينة ، وبخار سائل التبريد الذي يمكن أن يدخل خزانة المحرك على الرغم من الختم.

المواصفات الرئيسية

بناء FR4 متعدد الطبقات معيار PCB الصناعي

A20B-2001-0781 يستخدم FR4 (أيبوكسي ألياف الزجاج) الركيزة في بنية متعددة الطبقات:

FR4:المعيار لشركات التحكم الصناعية. FR4 يوفر الاستقرار الأبعاد المطلوبة عبر دورات درجة حرارة العمل CNC،الخصائص الكهربائية المناسبة لسلامة الإشارة بين الطبقات، والقوة الميكانيكية لمقاومة الانحناء تحت قوى الضغط من إدخال وصلة الحافة.

متعدد الطبقات:يتم توزيع الإشارة والطاقة والمطارات الأرضية عبر طبقات PCB الداخلية المتعددة. توفر الطوابق الأرضية المخصصة مسارًا عائدًا منخفض الاعتراض لجميع تيارات الإشارة ،الحد من الانبعاثات المشعة وتحسين المناعة من التداخلات الخارجية ‬ وكلاهما مهم في البيئة الصاخبة الكهربائية من خزانة محركات CNC.

1.6ملم:سمك الـ (بي سي بي) الصناعي القياسي يتناسب مع فتحات الاتصال القياسية دون تعديل

سيناريوهات التطبيق

استبدال لوحة التحكم بالدفع الخدمي:محرك خدمة FANUC CNC يطور خطأ في التحكم يعود إلى لوحة A20B-2001-0781.استبدال هذه اللوحة يعيد وظيفة التحكم في محرك الأقراص في حين ترك أجهزة مرحلة الطاقة عالية التيار سليمة.

تجديد خزانة القيادة:أثناء إصلاح مخطط لنظام FANUC servo drive ، يتم استبدال A20B-2001-0781 كجزء من برنامج تجديد PCB ، وإعادة تعيين عمر خدمة لوحة التحكم.

الأسئلة الشائعة

السؤال 1: ما معنى الحماية من الفئة الثانية لـ A20B-2001-0781 ، ولماذا يهم؟

الدرجة الثانية (عزل مزدوج) تعني أن اللوحة مصممة بحيث لا يمكن أن يؤدي فشل العزل في أي نقطة واحدة إلى ارتفاع الجهد الخطير إلى المستخدم أو الحجرة المعطلة بالأرض.ويتحقق ذلك من خلال العزل المعزز بين الدائرة الرئيسية والأجزاء الموصلة المتاحةبالنسبة لوحة تحكم 24VDC في خزانة CNC ، تؤكد الفئة الثانية أن اللوحة تلبي متطلبات السلامة لتصميم العزل دون الحاجة إلى اتصال بالأرض من اللوحة نفسها.

س2: ما هو الطلاء المتوافق وكيف يحمي A20B-2001-0781؟

الطلاء التوافقي هو فيلم وقائي رقيق عازل كهربائيا يطبق على سطح PCB المجمعة. وهو يتوافق مع الطوبولوجيا ثلاثية الأبعاد لللوح تغطي أجسام المكونات ،الحوائط الرصاصية، وآثار PCB. لتطبيقات محرك CNC ، يوفر الحماية من: الرطوبة (يمنع فيلم الرطوبة على سطح PCB بين الموصلات) ، الغبار المعدني (الشائع في بيئات التصنيع),والبخار المبرد، والطلاء يمنع تدفقات السطح التي يمكن أن تسبب أخطاء منطقية أو تلف المكونات.

السؤال 3: هل تعني تصنيف العزل 500 فولت أن هذه اللوحة تعمل ب 500 فولت؟

لا. 500 فولت هو الجهد العازل المسموح به √ أقصى جهد اختبار يمكن لعزل اللوحة أن يتحمل بين الموصلات دون انهيار. يعمل اللوحة عند 24VDC.يقدم تصنيف العزل 500 فولت هامش سلامة أكثر من 20 × فوق فولتاج العمل، وضمان الحماية تبقى فعالة حتى في حالة انتقال الجهد أو ظروف خطأ في دوائر المحرك المحيطة.

السؤال 4: لماذا تحتاج لوحة تحكم 24VDC و 1A إلى تصنيف عزل 500 فولت؟

يعمل A20B-2001-0781 داخل خزانة محركات الخدمة حيث الجهد الرئيسي لقطار التيار المباشر هو 283 ′′ 325VDC. على الرغم من أن اللوحة نفسها تعمل بـ 24 فولت ، فإن قربها من موصلات حافلات الجهد العالي ،اتصالات الكابلات، وغيرها من المكونات عالية الجهد يعني أن العزل يجب أن يتحمل الجهد الكامل للخزانة في حالة وجود قوس أو تتبع أو حادث فشل المكون بالقرب منه.تصنيف 500 فولت يضمن عزل اللوحة يحافظ على سلامته في هذه البيئة.

السؤال 5: ما هي أعراض الفشل النموذجية التي تشير إلى أن A20B-2001-0781 تحتاج إلى استبدال؟

أخطاء لوحة التحكم في محرك الخدمة تظهر عادةً على أنها: المحرك لا يصل إلى حالة الاستعداد على الرغم من إمدادات الطاقة والاتصالات الصحيحة للمحرك ؛ إنذارات الخدمة المتقطعة التي تمحى عند إعادة التعيين ولكن تكرارها ؛أخطاء الاتصال بين المحرك و CNCأو رموز العيوب التي تشير إلى أجهزة التحكم الإلكترونية بدلاً من المحرك أو الترميز أو أجهزة الطاقة. الفحص المادي للأضرار المرئيةالاتصالات المتضررة لمكونات الحواف يدعم التشخيص قبل الاستبدال.
