| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE RoHS |
| رقم الموديل | A20B-2001-0933 |
SVM2-40L/40L (A06B-6079-H209) هو وحدة مكبر خدمة ذات محورين مع تقييم 40A مستمر لكل محور. ضمن مجموعة منتجات FANUC Alpha Series SVM2 (وحدة خدمة ذات محورين) ،هذا يمثل نهاية التيار العالي للخط:
تُخدم المتغيرات ذات التيار المنخفض (SVM2-12/12 ، SVM2-20/20) محركات الخدمة الأصغر في مراكز التصنيع المدمجة وأدوات الآلات الخفيفة. يتناول SVM2-40L/40L متطلبات التيار العالي من:
محاور مركز التصنيع الكبيرة:محاور X و Y الثقيلة ذات كتلة مائدة كبيرة ، حيث يتطلب الحمل الديناميكي الكبير أثناء التسارع والتباطؤ طاقة طاقة عالية مستمرة.
أجهزة التغيير الكبيرة للوحات و الطاولات الدوارة:المحاور التي تحرك كتلة كبيرة بمعدلات تغذية عالية تتطلب المزيد من تيار المحرك لنفس ملف الحركة من المحاور الخفيفة.
محاور آلة الطحن:طحن الدقة في سرعات معتدلة ولكن مع قوة قطع ثابتة ، مستدامة على مدار دورات الإنتاج الطويلة ، تتطلب إصدارات موثوقة عالية التيار.

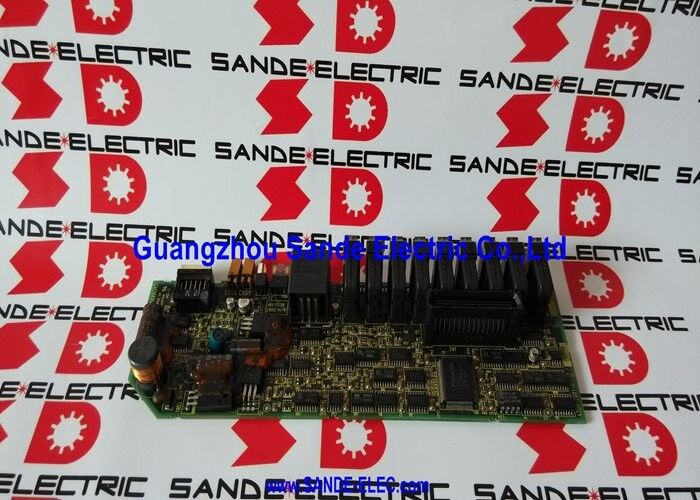

A20B-2001-0933 هو لوحة التحكم داخل هذه الوحدةوإدارة دائرة الحماية لكلا المحورين 40A في وقت واحد.
| المعلم | القيمة |
|---|---|
| الوحدة | SVM2-40L/40L |
| رقم أمر الوحدة | A06B-6079-H209 |
| دور المجلس | PCB التحكم |
| واجهة | حافلة خدمة متسلسلة من النوع A |
| التيار لكل محور | 40A |
| المحاور | 2 (ثنائي) |
| لوحة الأسلاك | A16B-2203-0595 |
| لوحة الأسلاك المستبدلة | A16B-2202-0775 |
تتضمن وحدة SVM2-40L/40L PCB الرئيسية:
A20B-2001-0933 (PCB التحكم):الطبقة الذكية، تتلقى أوامر محور الخدمة من CNC عبر الحافلة من النوع A، وتدير حلقات التحكم في التيار في الوقت الحقيقي لكلا المحورين،يعالج إشارات الخطأ من مرحلة الطاقة، وتوليد إشارات محرك البوابة للقيادة أجهزة التبديل IGBT.
A16B-2203-0595 (لوحة الأسلاك):الطبقة المادية للواصلات. إنها توفر اتصالات الطرف النهائي لدخول حافلة التيار المباشر ، وكابلات خروج المحرك ثلاثية المراحل لكلا المحورين ، وموصلات إشارة الترميز.لوحة الأسلاك تحمل اتصالات التيار العالي؛ A20B-2001-0933 يحمل منطق التحكم.
تحل لوحة الأسلاك A16B-2203-0595 محل نسخة سابقة ، A16B-2202-0775. كلا اللوحين متوافقين مع لوحة التحكم A20B-2001-0933. عند استبدال لوحة التحكم ، يتم استبدال اللوحات.تبقى لوحة الأسلاك في الوحدة ما لم تتلف أيضًا.
A20B-2001-0931 هو لوحة تحكم لوحدات SVM2 ذات التيار المنخفض (SVM2-12/12 إلى SVM2-30/30). A20B-2001-0933 تخدم SVM2-40L/40L.
عند 40A لكل محور مقابل 12A أو 20A ، يجب على لوحة التحكم:
هذه الاختلافات تجعل A20B-2001-0933 محددة للوحدة 40L/40L ̇ A20B-2001-0931 و A20B-2001-0933 غير قابلة للتبادل بين وحداتها.
خطأ لوحة التحكم SVM2-40L/40L:تقوم وحدة الخدمة ذات المحورين لنظام محرك FANUC Alpha (A06B-6079-H209) بتشغيل إنذار الخدمة على كلا المحورين في وقت واحد. بعد تأكيد أن لوحة الأسلاك وأجهزة الطاقة سليمة،يتم تحديد PCB التحكم A20B-2001-0933 كخطأاستبدال يعيد كل من قنوات الخدمة 40A محور.
صيانة محركات المحور العالية:أثناء إصلاح مُقرر لمركز معالجة كبيريتم استبدال A20B-2001-0933 على وحدة المحور عالية الحمل كجزء من تجديد PCB استباقي لمنع فشل لوحة التحكم المرتبط بالعمر.
س1: ما هي الواجهة من النوع أ التي تستخدمها هذه اللوحة؟
النوع A هو بروتوكول الاتصال المسلسل من FANUC لإنتاج محركات سلسلة ألفا. إنه يستخدم كابلًا متسلسلًا مخصصًا من بطاقة واجهة CNC إلى وحدة المحرك ،إرسال أوامر الموقع وإرجاع ردود فعل المشفر عبر رابط سلسلة رقميالنوع A هو ما قبل واجهة FSSB الألياف الضوئية المستخدمة في سلسلة Alpha-i. A20B-2001-0933 هو المتغير واجهة النوع A غير متوافق مع وحدات FSSB (سلسلة A06B-6096).
س2: ما معنى "40L" في تسمية SVM2-40L/40L؟
في اتفاقية تسمية FANUC SVM2 ، يشير إضافة تصنيف التيار الحالي إلى قدرات التيار المستمر (C) والحد الأقصى (P). "40L" indicates this channel is rated at 40A in limited-duty operation — a specific duty cycle and thermal rating that defines how long 40A can be sustained without exceeding the module's thermal limitsيتم تمييز هذا من، على سبيل المثال، "40" (40A مستمر) أو "40HV" (الجهد العالي المتغير).تحقق من دليل صيانة FANUC الفا لتحديد دورة العمل الدقيقة المطبقة على تكوين SVM2-40L/40L.
السؤال 3: هل يمكن استخدام A20B-2001-0933 مع وحدات SVM2 واجهة FSSB (سلسلة A06B-6096) ؟
رقم A20B-2001-0933 تنفذ واجهة حافلة الخدمة المتسلسلة من النوع A. تستخدم وحدات SVM2 واجهة FSSB (سلسلة A06B-6096) بروتوكول اتصال مختلف وتخطيط اتصال مختلف.هذان الجيلان من محركات القيادة ليسا متوافقين مع الـ PCBتأكد من نوع واجهة الوحدة المثبتة من لوحة الاسم قبل طلب لوحة التحكم البديلة.
السؤال 4: هل يتطلب استبدال A20B-2001-0933 تغييرات في معايير الخدمة؟
لا، يتم تخزين معايير محور الخدمة رموز تحديد الهوية للمحرك، ونوع الترميز، وحدات التيار، مكاسب حلقة الخدمة في ذاكرة المعايير الرئيسية لجهاز CNC.استبدال A20B-2001-0933 لا يؤثر على هذه المعاييربعد تركيب الغيار وتشغيل نظام القيادة ، يقوم CNC بإعادة إقامة الاتصال مع الوحدة وتطبيق معايير الخدمة الحالية.التحقق من استعداد الخدمة وإجراء اختبارات منخفضة السرعة قبل الإنتاج الكامل.
السؤال 5: ما هو الفحص البصري المفيد قبل استنتاج أن A20B-2001-0933 قد فشلت؟
قبل استبدال لوحة التحكم، فحص بصري: (1) سطح اللوحة لاكتشاف تغير اللون، أو الشقوق أو المكونات المحترقة، أو مفاصل اللحام التالفة حول قسم خروج محرك البوابة.(2) وصلة الحافة للتلف(3) لوحة الأسلاك من أجل الأضرار المرئية التي يمكن أن تسبب خطأ لوحة التحكم بشكل ثانوي.(4) وحدات الاتصال الخارجية للوحدة لأعراض تلف القوس من خطأ الأسلاكإذا لم يكن هناك أي ضرر مادي مرئي وتشير علامة الخطأ إلى أجهزة التحكم الإلكترونية ، فإن استبدال A20B-2001-0933 مناسب.
