| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE RoHS |
| رقم الموديل | A20B-2101-0022 |
على أدوات آلة CNC الصغيرة مراكز التدوير المدمجة، مراكز التصنيع الصغيرة، آلات التدريب يوفر FANUC Beta iSVSP (βiSVSP) محرك سيرفو كامل ومؤشر في وحدة واحدة.إنه يلغي الحاجة إلى PSM منفصلة (وحدة إمدادات الطاقة)، SVM (وحدات الخدمة) ، و SPM (وحدة الفولاذ)
مصدر طاقة متكامل:يصلح شبكة التيار المتردد مباشرة داخل الوحدة بدون حاجة إلى PSM خارجية. تحول الوحدة AC الواردة إلى الحافلة المترددة اللازمة للطاقة الخدمية والدوارة.
تحكم المحور الخدمي:يتحكم في محركات الخدمة على محاور تغذية الجهاز عادة X و Z على محول CNC.
التحكم بالدوامة:يعمل على محرك محرك الجهاز إلى 15 كيلوواط في النسخة المزدوجة A06B-6134-H203 التي تحتوي على A20B-2101-0022.
هذا التكامل يجعل iSVSP مثالية لآلات الأدوات الصغيرة حيث الخزانة الكاملة ألفا-i (PSM + SVM + SPM بشكل منفصل سيكون غير متناسب من الناحية المادية والاقتصادية.وصلة واحدة للخزانة، مجموعة واحدة من كابلات التيار المتردد.
| المعلم | القيمة |
|---|---|
| رقم الجزء | A20B-2101-0022 |
| الوحدة | A06B-6134 biSVSP |
| التكوين | محور مزدوج + فولاذ 15 كيلوواط |
| دور المجلس | بطاقة الكهرباء / بطاقة الأسلاك |
| نوع المحرك | مكبر متكامل من سلسلة بيتا آي |
| نوع المحور | قنوات خدمة مزدوجة |

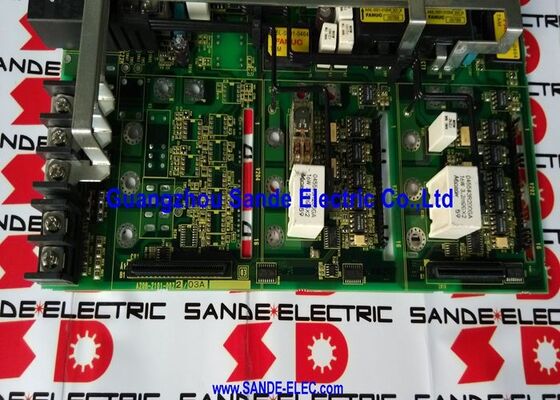

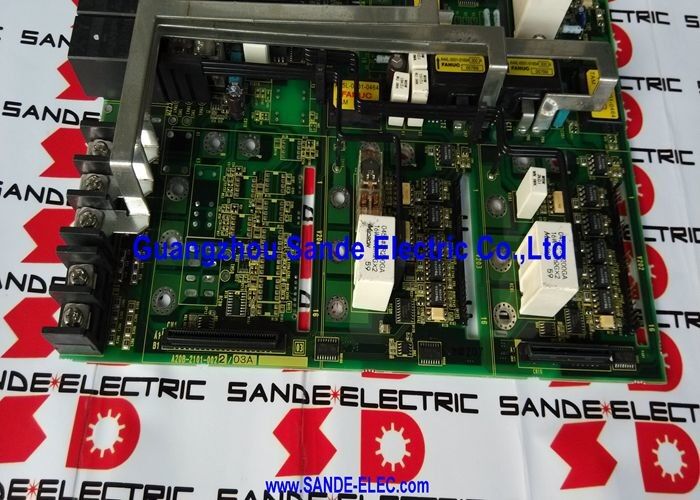

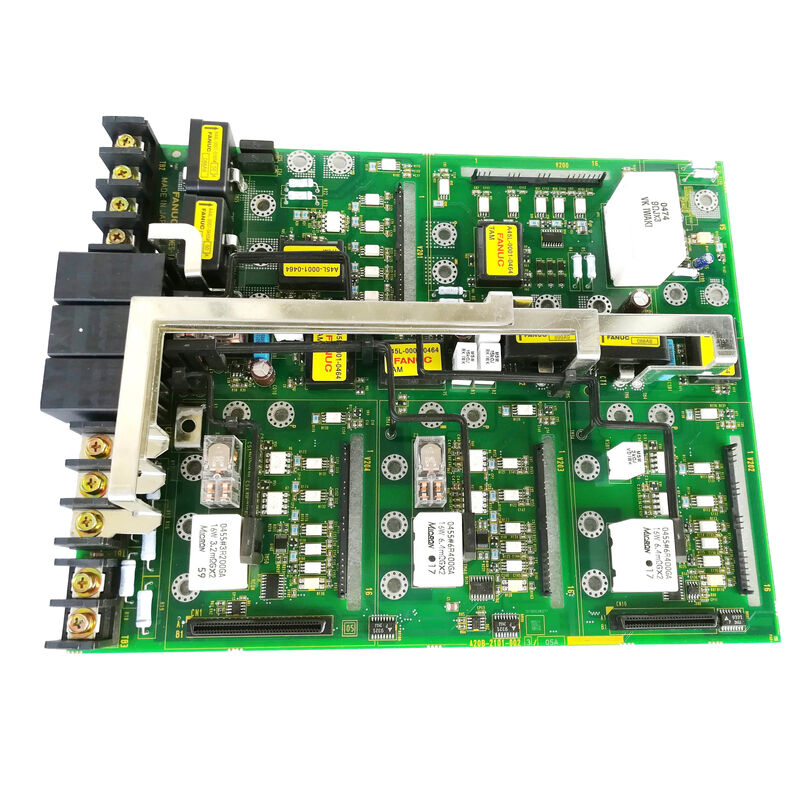

A20B-2101-0022 هو بطاقة التوصيل الكهربائية (بطاقة الأسلاك) داخل وحدة βiSVSP.
طبقة اتصال عالية التيار:موصلات الحافلات المتواصلة، اتصالات الخروج ثلاثية المراحل لثنين من محاور الخدمة والدوامة، وأجهزة استشعار التيار الذي يوفر ردود الفعل إلى لوحة التحكم.
واجهة IGBT:اتصالات محركات البوابة من لوحة إطلاق النار / المحرك (A20B-2902-0672 في بعض المتغيرات) إلى أجهزة الطاقة IGBT.لوحة الطاقة في الواقع توجيه إشارات محرك البوابة إلى محطات IGBT الصحيحة لكل محور وجسر الغزل.
أجهزة طاقة متكاملة:وصلات الدائرة المصححة والشحن المسبق هي جزء من تخطيط لوحة الطاقة على عكس PSM منفصل ، فإن أجهزة إمدادات الطاقة في iSVSP داخلية لنفس الوحدة.
خطأ لوحة الطاقة iSVSP Beta:وحدة FANUC A06B-6134 biSVSP على محول CNC صغير تنشئ إنذارات تؤثر على كل من محاور الخدمة والدوامة في وقت واحد. بعد تأكيد لوحة التحكم سليمة،يتم تحديد لوحة الطاقة A20B-2101-0022 على أنها العيب. The complete unit is typically the service approach (as DNC Electronics confirms the individual board is not typically available separately) — but some specialist service centres supply the board independently.
تجديد كامل للوحدة:يتم تجديد وحدة Beta iSVSP من قبل مركز خدمة CNC المتخصص.يتم استبدال لوحة الطاقة A20B-2101-0022 جنبا إلى جنب مع لوحة تحكم PCB خلال عملية تجديد لاستعادة كلا اللوحات الداخلية الحرجة.
س1: هل يمكن شراء A20B-2101-0022 بشكل منفصل، أم أن الوحدة الكاملة فقط A06B-6134 متوفرة؟
تؤكد شركة DNC الإلكترونية أنها "تزود فقط وحدة BETA كاملة من سلسلة A06B-6134 التي تحتوي على A20B-2101-0022" و "لا تزود PCB التحكم بشكل منفصل." معظم منظمات خدمة فانوك تتبع نفس النهج لسلسلة iSVSP بسبب تعقيد التكاملبعض مراكز الإصلاح المتخصصة تقدم A20B-2101-0022 بشكل فردي لإصلاح وحدات مستوى اللوحة.وحدة إصلاح خارج) هو نموذج الخدمة الأكثر شيوعا لـ βiSVSP أخطاء.
س2: ما هو الفرق بين A20B-2101-0022 (محور مزدوج) و A20B-2101-0025 (محور ثلاثي) ؟
A20B-2101-0022 هي لوحة الطاقة للفوهة المزدوجة + 15kW spindle βiSVSP (عادة A06B-6134-H203).A20B-2101-0025 هي لوحة الطاقة للعمود ثلاثي المحور + 15kW βiSVSP (A06B-6134-H303). يحتاج عدد المحورات المختلف إلى تخطيط لوحة طاقة مختلف لاستيعاب ثلاث مراحل إخراج سيرفو بدلاً من اثنين. هذه اللوحات ليست قابلة للتبادل.
س3: ما هي مؤشرات الإنذار النموذجية على A20B-2101-0022 المعيبة؟
عندما تطور لوحة الطاقة A20B-2101-0022 خطأً ، عادةً ما يعرض βiSVSP إنذارات تتعلق بالتيار الزائد ، أو خطأ الحافلة المتواصلة ، أو خطأ IPM (وحدة الطاقة الذكية) ، أو رحلة حماية الأجهزة.إن الإنذارات التي تؤثر على وظائف القيادة الثلاثة في وقت واحد (كلا محورات الخدمة والدوامة) بدلاً من خطأ محور واحد هي أكثر خصائصاً لفشل لوحة الطاقة من خطأ لوحة التحكم، لأن لوحة الطاقة تخدم الثلاثة في وقت واحد. راجع دليل صيانة فانوك بيتا i Series لمعرفة تعريفات شفرات الإنذار المحددة.
السؤال 4: ما هي احتياطات السلامة الخاصة بمصدر الطاقة المتكامل في βiSVSP؟
يحتوي βiSVSP على بنك مكثف لقطار التيار المباشر المتكامل الذي يحتفظ بالجهد الخطير بعد إزالة شبكة التيار المتردد مثلما تفعل PSM منفصلة.البنك مكثف هو جسديا داخل نفس وحدة الإسكان كما لوحة الطاقةيجب مراعاة وقت الانتظار المطلوب للتفريغ (المحدد في دليل صيانة FANUC Beta i Series) قبل فتح الوحدة أو التعامل مع A20B-2101-0022 داخلياً.مؤشر الشحن LED (إذا كان موجودًا) وقياس الجهد في حافلة التيار المباشر يؤكد التفريغ.
السؤال 5: هل A20B-2101-0022 متوافق مع وحدات βiSVSP باستخدام #A و #C المتغيرات الواجهة؟
تتضمن سلسلة A06B-6134 #A (واجهة قياسية) و #C (واجهة من النوع C).لوحة الطاقة (A20B-2101-0022) توفر الاتصالات الكهربائية عالية التيار التي هي مستقلة عن نوع واجهة الاتصالات CNCما إذا كانت #A و #C المتغيرات تشارك نفس لوحة الطاقة يعتمد على ما إذا كانت هناك أي اختلافات في المكونات أو الأجهزة بين الاثنين.إشارات DNC الإلكترونيات "A06B-6134-H203 # A" و "A06B-6134-H203 # C" كوحدات منفصلة تأكد من الوثائق الداخلية للوحدة المحددة ما إذا كان A20B-2101-0022 مشتركًا مع كلا المتغيرين.
