| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE RoHS |
| رقم الموديل | A20B-2101-0051 |
سلسلة FANUC Beta-i (βi) هي خط إنتاج محرك سيرفو اقتصادي من FANUC. حيث يستهدف Alpha-i تطبيقات الآلات عالية الأداء، فإن Beta-i يوفر وظيفة مؤازرة موثوقة للآلات الأقل تطلبًا وبتكلفة أقل لكل محور. تغطي SVM1 (وحدة مؤازرة أحادية المحور) ضمن النطاق βi نطاقًا واسعًا من التيار:
| نموذج | رقم الطلب | الذروة الحالية | مدخل |
|---|---|---|---|
| SVM1-4i | A06B-6130-H001 | 4 أ | 200-240 فولت تيار متردد |
| SVM1-20i | A06B-6130-H002 | 20 أ | 200-240 فولت تيار متردد |
| SVM1-40i | A06B-6130-H003 | 40 أ | 200-240 فولت تيار متردد |
| SVM1-80i | A06B-6130-H004 | 80 أ | 200-240 فولت تيار متردد |
| SVM1-40HVi | A06B-6131-H003 | 40 أ | 400-480 فولت تيار متردد عالي |

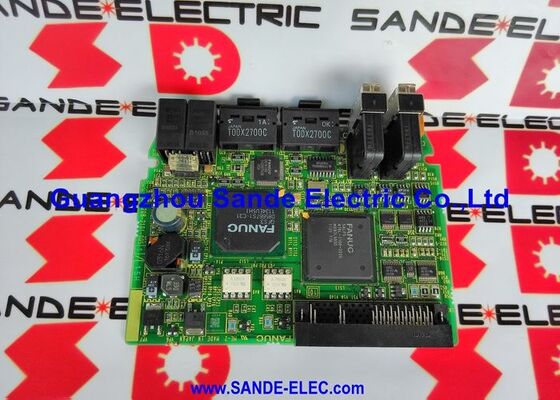

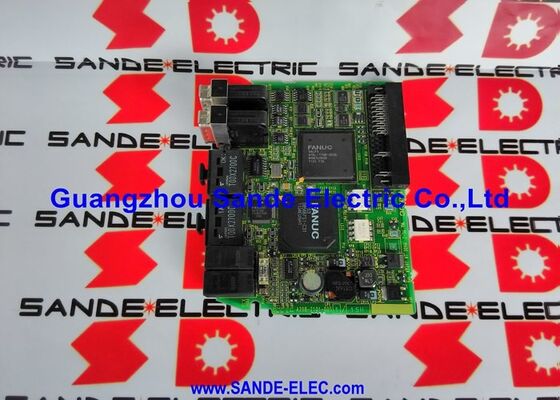

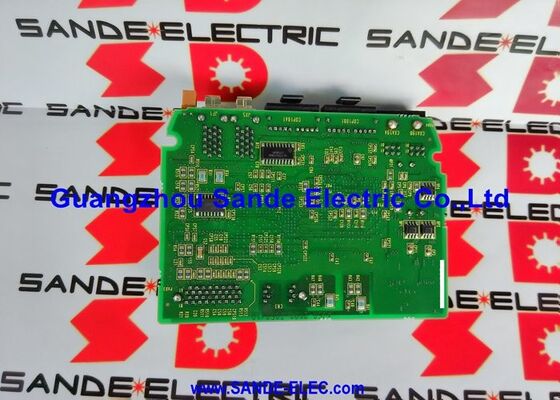

يخدم PCB التحكم A20B-2101-0051 التكوينين الأعلى تقييمًا: SVM1-80i وSVM1-40HVi. كلاهما يستخدم نفس بطاقة التحكم.
| المعلمة | قيمة |
|---|---|
| متوافق (200 فولت) | SVM1-80i (A06B-6130-H004) |
| متوافق (الجهد العالي) | SVM1-40HVi (A06B-6131-H003) |
| الذروة الحالية | 80 أمبير (SVM1-80i) / 40 أمبير (HVi) |
| واجهة | الألياف الضوئية FSSB |
| التحكم الحالي | HRV2، HRV3 |
| طريقة التحكم | موجة جيبية PWM |
| مدخلات 200 فولت | 200-240 فولت تيار متردد 3 مراحل |
| مدخلات الجهد العالي | 400-480VAC 3 مراحل |
ضمن نطاق Beta-i SVM1، تتشارك بطاقتا التحكم في العمل:
A20B-2101-0050:بطاقة التحكم لنماذج SVM1 الأصغر - SVM1-4i، SVM1-20i، SVM1-40i (متغيرات 200 فولت حتى 40 أمبير). تحتاج الأجهزة ذات التيار المنخفض إلى قياس ردود فعل مختلفة ومعلمات واجهة محرك البوابة.
A20B-2101-0051:بطاقة التحكم لموديلات SVM1 الأكبر — SVM1-80i وSVM1-40HVi. تتطلب متغيرات التيار العالي والجهد العالي تكوينات مختلفة للدوائر الداخلية للتعامل مع مستويات إشارة التغذية المرتدة الأعلى وخصائص محرك البوابة.
هاتان البطاقتان غير قابلتين للتبديل — تركيب A20B-2101-0050 في SVM1-80i، أو A20B-2101-0051 في SVM1-4i، يؤدي إلى سلوك مؤازر غير صحيح أو أخطاء في الأجهزة.
إنذار بطاقة التحكم SVM1-80i:تولد وحدة FANUC Beta-i SVM1-80i إنذارًا مؤازرًا مستمرًا. يتم اختبار قوة PCB بشكل صحيح. تم تحديد بطاقة التحكم A20B-2101-0051 على أنها الخطأ. يستعيد الاستبدال وظيفة المحور المؤازر.
إصلاح SVM1-40HVi (الجهد العالي):يستخدم CNC المثبت في منطقة 400 فولت وحدة المؤازرة A06B-6131-H003 HV. تم تشخيص خطأ في بطاقة التحكم. تعد البطاقة A20B-2101-0051 (التي تخدم متغيرات 200 فولت وHV) هي البطاقة البديلة الصحيحة.
س1: لماذا يستخدم SVM1-40HVi (سلسلة A06B-6131) نفس بطاقة التحكم مثل SVM1-80i (A06B-6130)؟
تدير بطاقة التحكم A20B-2101-0051 المعالجة الرقمية واتصالات FSSB وحساب الحلقة الحالية - وهي وظائف مستقلة عن مستوى جهد دخل التيار الكهربائي. يتعامل PCB الخاص بالطاقة مع الأجهزة الخاصة بالجهد لإدخال 400-480VAC. يؤدي استخدام نفس بطاقة التحكم لكل من متغيرات 200 فولت وجهد عالي إلى تبسيط عملية تخزين قطع الغيار - حيث تخدم بطاقة A20B-2101-0051 كلا التطبيقين.
Q2: ما هي طاقة PCB المقترنة بـ A20B-2101-0051 في كل وحدة؟
تتعامل مركبات ثنائي الفينيل متعدد الكلور ذات الطاقة هذه مع مسار التيار العالي. تدير بطاقة التحكم A20B-2101-0051 التحكم الرقمي ومعالجة الملاحظات. يجب أن تكون كلتا اللوحتين موجودتين ووظيفيتين حتى تعمل الوحدة بشكل صحيح.
Q3: هل يتطلب استبدال A20B-2101-0051 تغييرات في معلمات المؤازرة في CNC؟
لا. يتم تخزين معلمات المحرك المؤازر (رمز تعريف المحرك، ونوع التشفير، والحدود الحالية، ومكاسب الحلقة) في ذاكرة المعلمة الرئيسية لـ CNC، وليس في بطاقة التحكم Beta-i servo. بعد تركيب البديل A20B-2101-0051، يقوم CNC بإعادة تأسيس اتصال FSSB مع الوحدة ويطبق معلمات المؤازرة الحالية. تحقق من جاهزية المؤازرة وقم بإجراء اختبارات السرعة المنخفضة قبل استئناف الإنتاج الكامل.
س4: كيف تعمل عملية FSSB مع A20B-2101-0051؟
تستخدم وحدات Beta-i SVM1 مع A20B-2101-0051 FSSB للاتصال من CNC إلى محرك الأقراص. يتصل كابل الألياف الضوئية من بطاقة المؤازرة CNC بمدخل FSSB الخاص بـ SVM1. يقوم A20B-2101-0051 بمعالجة بيانات FSSB الضوئية الواردة، واستخراج أمر الموضع لمحوره، وإرجاع بيانات تعليقات التشفير على نفس الرابط البصري في الاتجاه المعاكس. يحدث هذا الاتصال بالألياف الضوئية ثنائي الاتجاه في كل دورة استيفاء.
س5: هل يقتصر A20B-2101-0051 على FSSB، أم أنه يدعم أيضًا الواجهة التسلسلية من النوع A أو النوع B؟
تستخدم وحدات Beta-i SVM1 مع A20B-2101-0051 واجهة الألياف الضوئية FSSB. تستخدم محركات الأقراص Beta-i المزودة بواجهة I/O Link (للمحاور التي يتم التحكم فيها بواسطة CNC عبر رابط I/O بدلاً من FSSB) أرقام طلب وحدات مختلفة ولوحات داخلية مختلفة. يخدم A20B-2101-0051 على وجه التحديد وحدات SVM1-80i وSVM1-40HVi لواجهة FSSB.
