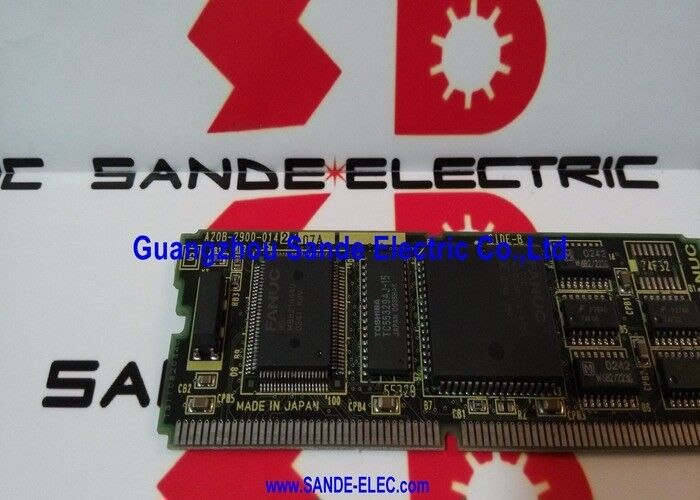

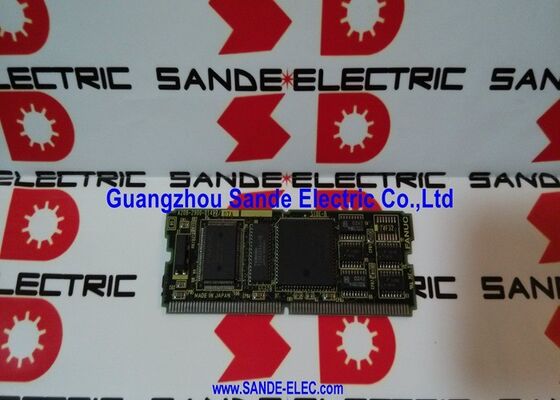

فانوك بي سي بطاقة التشغيل A20B-2900-0142 A2OB-29OO-O142

A20B-2900-0142 FANUC PMC-RA1 وحدة التحكم I/O Link / SLC / Series 20/21 وحدة تحكم تسلسل آلة CNC

PMC PLC المدمج في الآلة

يتضمن كل نظام CNC من FANUC PMC (مراقب آلة قابل للبرمجة) و FANUC المتحكم المنطقي القابل للبرمجة المدمج الذي يعمل بشكل مستقل جنبا إلى جنب مع التحكم في الحركة من CNC.يقوم PMC بتنفيذ برنامج تسلسل الآلة: المنطق السلم الذي يتحكم في جميع وظائف آلة غير القطع.

بدون جهاز PMC يعمل:

• لا يمكن تشغيل أو إيقاف تشغيل أنظمة المبرد
• الأنظمة الهيدروليكية لا تستطيع تسلسل
• لا يمكن لتغيير الأدوات إكمال دورات التغيير
• لا يمكن فرض قفل الباب
• لا يمكن إطلاق الفرامل على الطلب
• وظائف لوحة المشغل ليس لديها منطق للرد على

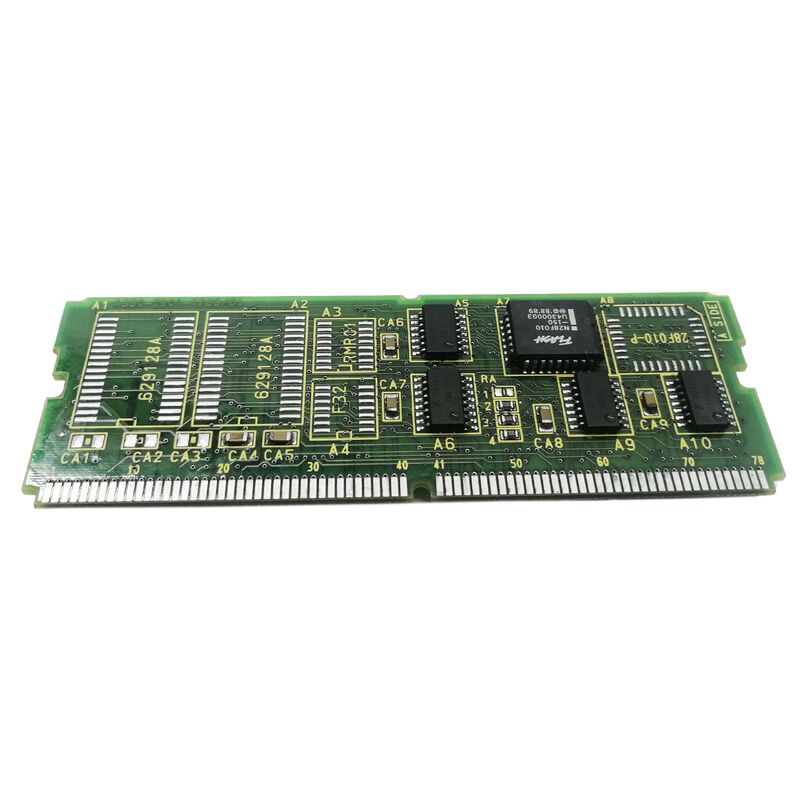

A20B-2900-0142 هو وحدة PMC ‬اللوحة القابلة للتوصيل التي توفر وحدة تحكم PMC-RA1 ضمن سلسلة 20/21 CNC. إنها ضرورية لوظائف الآلة مثل أجهزة التحكم في الحركة في CNC.

المعلومات الرئيسية عن المنتج

PMC-RA1 مستوى القدرة في عائلة PMC من السلسلة 20/21

عرضت سلسلة 20/21 CNC خيارات وحدات PMC متعددة بمستويات قدرة مختلفة. يحدد دليل الأجهزة FANUC Series 20/21 المتغيرات:

يحدد تسمية RA1 مستوى قدرة PMC ٪ قدرة خطوة البرنامج ، وعدد سجلات البيانات ، ومجموعة التعليمات.الاختلاف RA3 (A20B-2901-0660) يوفر قدرة أعلى لأدوات الآلات الأكثر تعقيداA20B-2900-0142 RA1 مع I / O Link يخدم تكوين أدوات الآلة العادية من السلسلة 20/21.

سيناريوهات التطبيق

فشل وحدة PMC من السلسلة 21:جهاز FANUC Series 21 CNC يقوم بتطوير إنذارات PMC ‬ تتوقف الآلة عن تنفيذ وظائف التسلسل ، وتفشل أوامر المبرد والهيدروليكية ، ولا يمكن استكمال دورات تغيير الأدوات.يتم تحديد وحدة A20B-2900-0142 PMC على أنها العيباستبدال يعيد تنفيذ سلم PMC وجميع وظائف تسلسل الآلة.

الاستبدال الوقائي لوحدة PMC:يتم تخفيف وحدة التحكم المخطط لها في آلة دورة العمل العالية من السلسلة 20/21 تعمل في نوبات إنتاج متعددة.يتم استبدال A20B-2900-0142 جنبا إلى جنب مع وحدات الذاكرة كجزء من تجديد الإلكترونيات الشاملة.

الأسئلة الشائعة

س1: ماذا يحدث إذا تم استبدال A20B-2900-0142 بـ A20B-2901-0660 (متغير RA3) ؟

توفر وحدة RA3 (A20B-2901-0660) طاقة PMC أعلى من RA1. إن تركيب وحدة RA3 في نظام مصمم ل RA1 ممكن من الناحية الفيزيائية إذا كانت فتحة وحدة متوافقة ،ولكن يجب أن يدعم برنامج نظام CNC نوع RA3 PMCإذا كان البرنامج المقيم من CNC لا يدعم RA3، PMC لن تعمل بشكل صحيح.لا تستبدل أنواع وحدات PMC دون تأكيد توافق البرمجيات من وثائق صيانة FANUC.

السؤال 2: هل استبدال A20B-2900-0142 يمحو برنامج سلم PMC للجهاز؟

وحدة PMC-RA1 نفسها تحمل برنامج PMC ladder في ذاكرة الطائرة.استبدال الوحدة يعني أن الوحدة الجديدة تبدأ بدون برنامج سلم يجب إعادة تحميل منطق تسلسل PMC المحدد للآلة من النسخة الاحتياطية بعد تركيب البديلهذا هو السبب في أن نسخة احتياطية لبرنامج سلم PMC مهمة مثل نسخة احتياطية لمعلمات CNC قبل أي صيانة لوحدة PMC.

السؤال 3: ما هو وقت دورة مسح وصلة الإدخال/الإخراج على A20B-2900-0142?

دورة مسح I / O Link الوقت الذي تستغرقه PMC لتحديث جميع عقد I / O Link المتصلة I / O يعتمد على عدد العقد المتصلة و فترة مسح PMC. لسلسلة 20/21 مع PMC-RA1 ،دورة I/O Link عادة ما تكون في نطاق الميلي ثانية المنخفضة (1 ¢ 3ms لكل مسح كامل)هذا يكفي لمراقبة تسلسل الآلة؛ يجب أن تستخدم دوائر السلامة الحرجة في الوقت الحالي دائمًا إشارات سلكية ثابتة بدلاً من وصلة الإدخال / الإخراج لمسار الحماية الأساسي.

السؤال 4: هل يمكن استخدام A20B-2900-0142 إذا لم يكن لدى سلسلة 20/21 CNC أجهزة I/O Link متصلة؟

نعم، إمكانية وصلة الإدخال/الإخراج على A20B-2900-0142 هي ميزة متاحة، ولا تحتاج إلى استخدامها إذا كانت الآلة لا تحتوي على أجهزة وصلة إدخال/إخراج.يعمل PMC-RA1 بشكل طبيعي مع غياب أجهزة I/O Linkإذا كانت الآلة تتطلب I/O Link في مرحلة لاحقة (على سبيل المثال ، ترقية لوحة المشغل الموزعة) ، فإن حافلة I/O Link متوفرة على A20B-2900-0142 دون الحاجة إلى تغيير الوحدة.

السؤال 5: ما هي قدرة برنامج PMC-RA1 التي يدعمها A20B-2900-0142؟

PMC-RA1 (RA1 = مستوى القدرة الأول في سلسلة RA) يوفر أعلى عدد محدد من خطوات برنامج السلم ، عادة في النطاق من 1000 إلى 3 ،000 خطوة تبعاً لنموذج السلسلة 20/21 وإصدار البرنامجيتم تعريف قدرات سجل D (البيانات) ، K (إبقاء المرور) ، و T (المؤقت) بشكل مماثل لمستوى RA1.بالنسبة للآلات التي تتطلب برامج تسلسل أكثر تعقيداً ، تقترب من حد خطوة RA1 ، توفر وحدة RA3 (A20B-2901-0660) قدرة أكبر.
