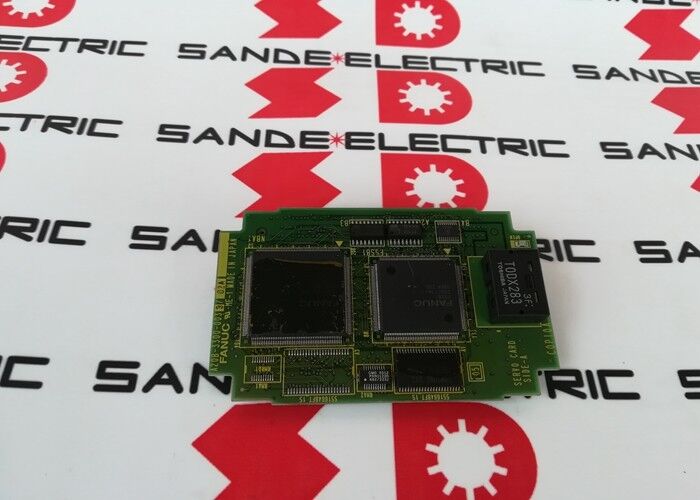

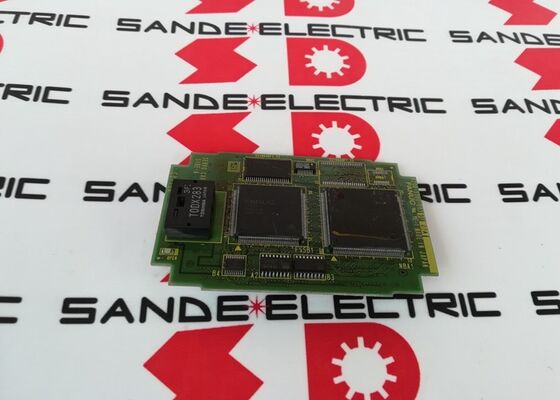

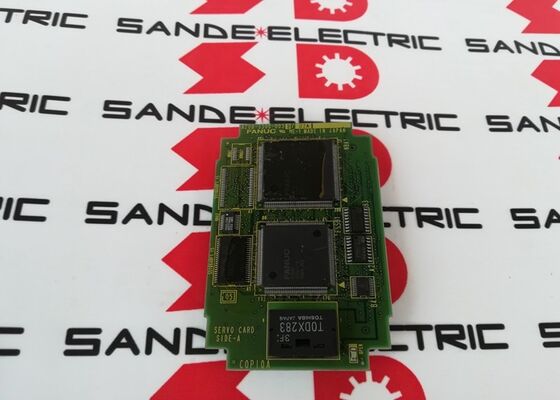

بطاقة FANUC Axis A20B-3300-0033 A20B33000033 A2OB-33OO-OO33

A20B-3300-0033 | بطاقة FANUC i-Series 2-Axis FSSB المؤازرة - وحدة التوصيل / 16i / 18i / 21i / الطراز A & B

واجهة FSSB — ماذا تفعل بهذه البطاقة

FSSB (Fanuc Servo Servo Bus) هو بروتوكول اتصالات الألياف الضوئية الذي قدمته FANUC مع سلسلة i CNC لتحل محل واجهات المؤازرة التناظرية والمتوازية القديمة. تقوم حلقة واحدة من الألياف الضوئية بتوصيل CNC بجميع مكبرات الصوت المؤازرة في النظام، وتحمل أوامر موضع المحور إلى كل مكبر للصوت وتعيد بيانات تعليقات التشفير إلى CNC.

ينفذ A20B-3300-0033 جانب CNC لرابط FSSB هذا. يتم توصيله بلوحة PCB الرئيسية ويتصل مباشرة بمنفذ إخراج FSSB الخاص بالألياف الضوئية. من خلال هذه البطاقة، ينقل CNC أوامر الموضع إلى سلسلة مضخم الصوت SVM المتصلة ويتلقى تعليقات المشفر - ويقوم بتنسيق حلقات التحكم في الحركة لكل من قناتيه المحوريتين.

المواصفات الرئيسية

سعة المحورين — توسيع النظام

بالنسبة لمخرطة CNC ذات محورين (مخرطة CNC قياسية بمحور X وZ)، يتحكم واحد A20B-3300-0033 في كلا المحورين من خلال قناة FSSB الفردية الخاصة به. تقوم سلسلة FSSB daisy بتوصيل اثنين من مكبرات الصوت المؤازرة من بطاقة واحدة.

بالنسبة لنظام رباعي المحاور، يتم تثبيت بطاقتي مؤازرة على اللوحة الرئيسية - حيث تتعامل كل بطاقة مع محورين من خلال قناة FSSB الخاصة بها. تستوعب اللوحات الرئيسية من سلسلة FANUC i-series A وB بطاقات مؤازرة متعددة للوصول إلى الحد الأقصى لعدد محاور النظام.

يتعامل الطراز A20B-3300-0033 مع قناة FSSB الأولى (عادةً المحوران 1 و2). تتعامل البطاقة الثانية مع الزوج التالي من المحاور إذا لزم الأمر.

سيناريوهات التطبيق

خطأ في الاتصال المؤازر على 16i CNC:يقوم مركز التصنيع FANUC 16i بإنشاء إنذارات اتصالات FSSB على كلا المحورين المتحكم فيهما في وقت واحد. يتم اختبار محركات الأقراص والمحركات المؤازرة بشكل صحيح. تم تحديد بطاقة المؤازرة الإضافية A20B-3300-0033 على أنها الخطأ. يؤدي استبدال الوحدة إلى استعادة اتصال FSSB ومسح إنذارات المحور.

18i مخرطة استبدال بطاقة المؤازرة:يقوم مركز الدوران المزود بتحكم FANUC 18i بتطوير أخطاء متقطعة في موضع المحور. يؤكد الاختبار أن A20B-3300-0033 يقدم توقيت FSSB غير متناسق. تعمل البطاقة البديلة على استعادة الاتصال المؤازر المتسق على كلا المحورين.

التعليمات

Q1: هل يعمل A20B-3300-0033 مع كل من الطراز A والطراز B i-series CNC؟

نعم. تؤكد شركة CNC Electronics أن هذه البطاقة مخصصة للطرازات "16i و18i و21i من الطراز A وB." يقبل مقبس التوصيل الموجود على كل من اللوحات الرئيسية من الطراز A والطراز B نفس A20B-3300-0033. ومع ذلك، فإن اللوحة الرئيسية نفسها تختلف بين الطراز A والطراز B - بطاقة المؤازرة هي نفسها، ولكن يتم تثبيتها فقط في جيل اللوحة الرئيسية المتوافقة.

Q2: ما هي أنواع مكبرات الصوت المؤازرة التي تتصل بـ A20B-3300-0033 عبر FSSB؟

تتصل واجهة FSSB بوحدات مكبر الصوت المؤازرة من سلسلة Alpha-i وBeta-i من FANUC والتي تتضمن منفذ إدخال الألياف الضوئية FSSB. مكبرات الصوت المؤازرة الأقدم (النوع A أو النوع B) غير متوافقة مع FSSB. تأكد من أن مكبرات الصوت المؤازرة المثبتة تحتوي على موصلات FSSB قبل توقع اتصال بطاقة المؤازرة هذه بها.

Q3: هل يمكن استخدام A20B-3300-0033 بمفرده لمخرطة ذات محورين بدون بطاقات مؤازرة إضافية؟

نعم. تتطلب مخرطة CNC ذات المحورين (محور X وZ) فقط A20B-3300-0033 للتحكم في كلا المحورين. تتصل قناة FSSB الخاصة بالبطاقة بمكبري صوت مؤازرين في ترتيب سلسلة ديزي - تنتقل إشارة FSSB من البطاقة إلى مكبر الصوت الأول وتستمر إلى الثاني. تكفي بطاقة واحدة لتكوين المحور الكامل لآلة قياسية ذات محورين.

س 4: ما هي معلمات CNC ذات الصلة بـ A20B-3300-0033؟

تحدد المعلمات المتعلقة بـ FSSB في CNC عنوان العقدة لكل مضخم مؤازر على سلسلة FSSB، وعدد مكبرات الصوت المتصلة لكل قناة FSSB، ووقت دورة اتصال FSSB. يتم الاحتفاظ بهذه المعلمات في SRAM الخاصة بـ CNC ولا تتأثر باستبدال البطاقة A20B-3300-0033. بعد تركيب البطاقة البديلة، يجب على CNC إعادة تأسيس اتصال FSSB تلقائيًا باستخدام المعلمات الموجودة.

س 5: هل A20B-3300-0033 هو نفس A20B-3300-0030 أو أرقام الأجزاء القريبة الأخرى؟

أرقام الأجزاء المتجاورة في النطاق A20B-3300-003x عبارة عن لوحات مختلفة بأعداد محاور مختلفة أو أنواع واجهات مختلفة. قد تكون A20B-3300-0030 عبارة عن بطاقة محور مختلفة (تم تأكيدها في الوثائق السابقة كوحدة تحكم مؤازرة FSSB لعدد مختلف من المحاور أو إنشاء النظام). يخدم كل رقم جزء تطبيقًا محددًا — لا تستبدل أرقام الأجزاء المجاورة دون التأكد من مواصفات البطاقة المطلوبة للنظام المستهدف.
