| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | A20B-3300-0340 |

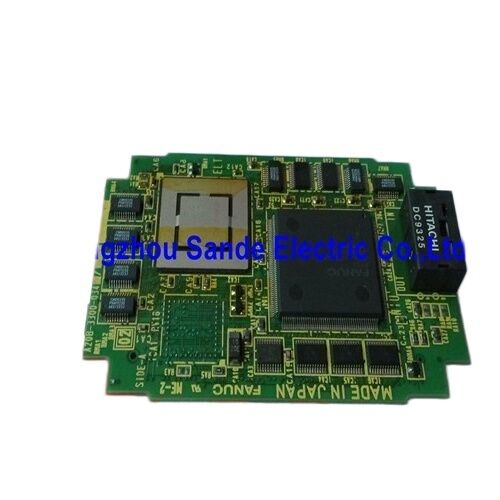

A20B-3300-0340 هي بطاقة الكمبيوتر المدمجة القابلة للشحن والتي تقوم بثلاث وظائف متميزة داخل وحدة التحكم CNC FANUC i-Series:
محرك شاشة LCD:تقوم البطاقة بتوليد إشارة الفيديو لوحة LCD من 7.2 بوصة من CNC لتوفير مخرج العرض لمواجهة مشغل CNC.كل المعلومات البصرية التي يراها المشغل على الشاشة، محتوى البرنامج، صفحات المعلمات، رسومات مسار الأداة، نص الإنذار، وشاشات التشخيص يتم إنشاؤها من خلال A20B-3300-0340.
واجهة MDI (إدخال البيانات اليدوي):تتولى البطاقة إدارة واجهة الاتصال إلى لوحة لوحة مفاتيح MDI ، جهاز إدخال المشغل لإدخال البيانات واختيار الأنماط والتنقل عبر شاشات CNC.بدون واجهة MDI تعمللا يمكن للمشغل إدخال البرامج أو تغيير المعلمات محلياً.
الايثرنات المدمج:توفر البطاقة منفذ إيثيرنت الذي يربط FANUC CNC بشبكة المصنع يسمح لنقل البرامج DNC (التحكم العددي المباشر) ، المراقبة عن بعد، جمع البيانات،وتشخيص نظام CNC من جهاز كمبيوتر متصل بالشبكة دون الحاجة إلى الكابلات المتسلسلة RS-232.
| المعلم | القيمة |
|---|---|
| العرض | 7شاشة LCD من 2 بوصة (مونو أو ملونة) |
| الـ MDI | واجهة لوحة MDI متكاملة |
| الشبكة | منفذ إيثيرنت المدمج |
| CNC متوافق | سلسلة FANUC 0i-B، 16i-B، 18i-B، 21i-B |
| التثبيت | توصيل إلى لوحة الأم الرئيسية لـ CPU |
| السلسلة | A20B-3300 |
The embedded Ethernet port on A20B-3300-0340 was a significant advancement in the i-B series generation — connecting the CNC directly to standard 10/100 Ethernet without a separate communications board:
العملية الديمقراطية:يمكن نقل البرامج الجزئية المخزنة على الشبكة مباشرة إلى ذاكرة CNC أو تشغيلها في وضع "قطرة التغذية" من خادم الشبكة.البرامج الكبيرة كبيرة جدا للذاكرة CNC الداخلية يمكن معالجة مباشرة من الشبكة.
مراقبة عن بعد:يسمح اتصال إيثيرنت لأنظمة المراقبة على مستوى المصنع بقراءة بيانات الحالة CNC (مواقع المحور) اسم البرنامج وحالة الإنذار وعدد الإنتاج من جهاز كمبيوتر مركزي.
فشل في العرض في مركز التصنيع 18i-B:يفقد مركز تصنيع FANUC 18i-MB مخرج الشاشة LCD يظهر شاشة فارغة على الرغم من أن CNC يبدو أنه يعمل. تم تحديد بطاقة العرض A20B-3300-0340 على أنها العيب.استبدال يعيد مخرج العرض، وظائف MDI، وتوصيل إيثيرنث.
فشل بوابة الايثرنات:فقد جهاز تحكم 21i-B اتصال الشبكة DNC فشل نقل البرامج. تم تحديد واجهة إيثيرنث A20B-3300-0340 على أنها عيب.
السؤال 1: هل يعمل A20B-3300-0340 مع شاشات LCD أحادية الأبعاد وملونة 7.2 بوصة؟
نعم A20B-3300-0340 يدعم كل من لوحات LCD أحادية اللون والملونة 7.2 بوصة.لوحة العرض المحددة المثبتة على CNC تحدد ما إذا كان الإخراج أحادي أو ملونة البطاقة نفسها متوافقة مع كلا نوعي اللوحتينتحقق من نوع لوحة العرض الحالية قبل افتراض أن بطاقة الاستبدال ستغير العرض من أحادي اللون إلى اللون أو العكس.
السؤال 2: ماذا يحدث لـ MDI ووظائف الشبكة إذا فشل A20B-3300-0340؟
نظرًا لأن جميع الوظائف الثلاثة - العرض ، MDI ، و Ethernet - يتم التعامل معها بواسطة A20B-3300-0340 ، فإن فشل البطاقة يؤثر عادةً على الثلاثة في وقت واحد.إن الشاشة الفارغة أو المجمدة جنبا إلى جنب مع مفاتيح MDI غير المستجيبة وفقدان الاتصال بالشبكة هو مؤشر تشخيصي قوي على أن A20B-3300-0340 هو المكون المعيب.
السؤال 3: هل A20B-3300-0340 متوافق مع FANUC 0i-B وكذلك 16i/18i/21i-B؟
نعم، تم تأكيد A20B-3300-0340 لأنظمة FANUC 0i-B و 16i-B و 18i-B و 21i-B CNC. تتشارك هذه الأنظمة في نفس بنية التحكم و شكل اللوحة الأم لسلسلة i Model B.مما يسمح بطاقة العرض نفسها لخدمة جميع المنصات الأربعة في 7تشكيل شاشة LCD من 2 بوصة
س4: بعد استبدال A20B-3300-0340، هل هناك حاجة إلى إعادة التشغيل؟
يتم تخزين معايير CNC وبرامج الأجزاء في وحدات الذاكرة FROM / SRAM وليس في بطاقة العرض. لا يؤثر استبدال A20B-3300-0340 على البيانات المخزنة.تكوين منفذ Ethernet (عنوان IP)، اسم المضيف، إعدادات FTP) قد تحتاج إلى إعادة التحقق بعد الاستبدال لأن هذه البيانات قد تكون مرتبطة بتكوين البطاقة السابقة.تأكيد إعدادات الشبكة من شاشات معايير إيثيرنت CNC بعد تركيب البديل.
السؤال 5: ما هي المتغيرات اللاحقة لـ A20B-3300-0340 الموجودة ، وهل يهم اللاحقة؟
A20B-3300-0340 يمكن أن يحمل ما يلي البرمجيات الثابتة مثل / 04A (على سبيل المثال ، A20B-3300-0340/04A) لتحديد مراجعة البرمجيات الخاصة بالبطاقة.تأكد من أن توابع بطاقة الاستبدال مطابقة أو مؤكدة أنها متوافقة مع مراجعة أجهزة CNC الحاليةيحدد دليل صيانة FANUC المعمول به لنموذج CNC معين النسخة الصحيحة للنهاية.
