| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE RoHS |
| رقم الموديل | A20B-3300-0410 |
كل تفاعل بين مركز التصنيع أو مشغل المخرطة وبرنامج CNC يمر عبر الشاشة. يقرأ المشغل مواضع المحور الحالية، ويدخل قيم إزاحة الأداة، ويراجع رموز الإنذار، ويحرر خطوط البرنامج، ويتنقل في نظام قائمة CNC - كل ذلك من خلال الشاشة مقاس 9 بوصات الموجودة أمامه. بدون شاشة عرض فعالة، تتعرض قدرة المشغل على التفاعل مع CNC للخطر الشديد.

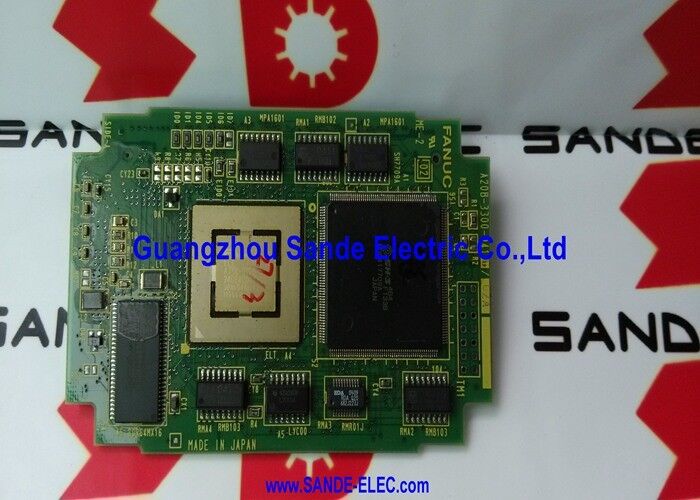

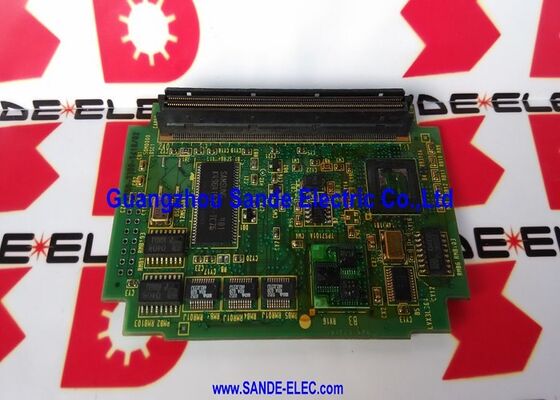

A20B-3300-0410 هي الوحدة التي تحرك هذه الشاشة. يتلقى بيانات العرض من المعالج الرئيسي لـ CNC ويحولها إلى إشارات الفيديو التناظرية التي تحرك CRT مقاس 9 بوصات - إشارات الانحراف الأفقية والرأسية، وإشارة الكثافة (لقناة CRT أحادية اللون، وقناة سطوع واحدة)، ونبضات المزامنة التي تزامن شعاع الإلكترون مع محتوى الصورة.
| المعلمة | قيمة |
|---|---|
| رقم الجزء | A20B-3300-0410 |
| نوع العرض | 9 بوصة CRT (أحادية اللون) |
| وظيفة | وحدة التحكم في عرض CRT |
| مسلسل | A20B-3300 |
| طلب | عرض مشغل FANUC CNC |
يقوم المعالج الرئيسي لـ CNC بإنشاء محتوى العرض كتدفق من بيانات الشخصيات والرسومات - النص والأرقام وعناصر الرسومات البسيطة التي تشكل شاشات CNC. يتم تمرير هذه البيانات إلى وحدة العرض A20B-3300-0410، والتي تنفذ عدة خطوات تحويل:
تقديم الأحرف:تقرأ الوحدة بيانات رمز الحرف من CNC وتحولها إلى أنماط البكسل المطلوبة لرسم أحرف أبجدية رقمية يمكن التعرف عليها على CRT. تستخدم شاشات FANUC CNC مجموعة أحرف محددة - تحتفظ ذاكرة الخط الخاصة بالوحدة النمطية بنمط البكسل لكل حرف.
توقيت المزامنة:تولد الوحدة إشارات المزامنة الأفقية والرأسية التي تتحكم في المسح النقطي لشعاع الإلكترون الخاص بـ CRT. يجب أن يتطابق توقيت المزامنة مع تردد انحراف شاشة CRT بدقة. يؤدي التوقيت غير الصحيح إلى التفاف الصورة أو اهتزازها أو عدم ظهورها.
تعديل الشدة:عندما يقوم شعاع الإلكترون باجتياح الشاشة، تقوم الوحدة بتعديل شدته وفقًا لما إذا كان موضع الشعاع الحالي يجب أن يكون مضاءً أو مظلمًا. يؤدي هذا إلى إنتاج أحرف فسفورية بيضاء أو خضراء على خلفية داكنة مميزة لشاشات CNC CRT أحادية اللون.
عند فشل A20B-3300-0410، يصبح CRT فارغًا أو يعرض صورة تالفة وغير مستقرة - بينما تستمر وظائف التصنيع باستخدام الحاسب الآلي في عدم التأثر.
فشل العرض باستخدام الحاسب الآلي:يتم تشغيل مركز التصنيع FANUC CNC ويعمل بشكل طبيعي - يتم تحديث مواضع المحور وتشغيل البرنامج ومسح الإنذارات - لكن الشاشة مقاس 9 بوصات لا تظهر أي محتوى. تم اختبار أجهزة شاشة CRT ووجد أنها سليمة. تم تحديد وحدة التحكم في العرض A20B-3300-0410 على أنها الخطأ. يؤدي الاستبدال إلى استعادة شاشة المشغل.
تلف العرض الجزئي:يعرض جهاز CRT مقاس 9 بوصة الموجود على مخرطة FANUC CNC محتوى عرض جزئي — تظهر بعض الأحرف بشكل صحيح ولكن بعضها الآخر مفقود أو تالف. يتم إرجاع الخطأ إلى دوائر توليد الأحرف الخاصة بالوحدة A20B-3300-0410. يعمل الاستبدال على استعادة الشاشة الكاملة والنظيفة.
Q1: هل يمكن للطراز A20B-3300-0410 تشغيل شاشة CRT أو شاشة LCD مقاس 14 بوصة بدلاً من شاشة CRT مقاس 9 بوصة؟
لا، تمت معايرة A20B-3300-0410 وفقًا لهندسة الانحراف ومتطلبات توقيت المزامنة لشاشة CRT مقاس 9 بوصات. يحتوي CRT مقاس 14 بوصة على متطلبات انحراف وتوقيت مختلفة؛ ستكون هندسة الصورة غير صحيحة. تتطلب شاشات LCD إشارة فيديو رقمية أو بصيغة VGA - وليس إشارات محرك CRT التناظرية التي يتم إنشاؤها بواسطة A20B-3300-0410. بالنسبة لأنظمة CRT الملونة مقاس 14 بوصة، استخدم وحدة العرض المناسبة مقاس 14 بوصة؛ لاستبدال شاشات الكريستال السائل، يلزم وجود محول مناسب من CRT إلى LCD أو تعديل شاشة العرض.
س2: كيف يختلف مظهر فشل وحدة العرض عن أنبوب CRT الفاشل؟
يميل فشل أنبوب CRT إلى أن يكون تدريجيًا - تعتيم تدريجي، أو فقدان التركيز، أو انخفاض السطوع، أو خط أفقي ساطع مع فشل الانحراف الرأسي. عادةً ما يكون فشل وحدة العرض مفاجئًا — حيث تختفي الصورة تمامًا أو تتلف على الفور دون تدهور تدريجي. يؤدي الاختبار عن طريق استبدال وحدة عرض معروفة جيدًا (أو أنبوب CRT معروف جيدًا على نفس مخرجات الإشارة) إلى عزل الخطأ إلى مكون واحد.
Q3: هل يتطلب استبدال A20B-3300-0410 تعديل معلمة CNC؟
لا. وحدة العرض هي أحد مكونات الأجهزة - فهي لا تقوم بتخزين معلمات CNC أو تتطلب تكوين البرامج. بعد تركيب الاستبدال وتشغيله، يقوم CNC بتحميل محتوى العرض الخاص به في الوحدة ويجب استعادة شاشة المشغل على الفور. لا يلزم إجراء أي تغييرات في المعلمات أو خطوات تكوين البرنامج.
س4: هل من الممكن الترقية من شاشة CRT مقاس 9 بوصات إلى شاشة LCD مسطحة؟
تحل حلول شاشات الكريستال السائل التحديثية لأنظمة FANUC CNC محل شاشة CRT مقاس 9 بوصة مع شاشة عرض مسطحة حديثة. عادةً ما تستخدم هذه التعديلات التحديثية لوحة LCD متوافقة تتوافق مع إشارة إخراج الفيديو الخاصة بـ CNC، وغالبًا ما يتم دمجها مع محول تنسيق الفيديو. قد تظل الوحدة النمطية A20B-3300-0410 في النظام لتوليد إشارة الفيديو التي يقبلها المحول التحديثي لشاشات الكريستال السائل - أو قد يتضمن التحديث التحديثي استبدالًا كاملاً لواجهة العرض. استشر مزود خدمة FANUC CNC المؤهل للحصول على النهج التحديثي الصحيح لشاشات الكريستال السائل لنموذج CNC المحدد.
س5: ما هي العلاقة بين A20B-3300-0410 وخيار رسومات CNC؟
يقوم الطراز A20B-3300-0410 بتشغيل شاشة المشغل القياسية - شاشة CNC القائمة على الأحرف لإدخال المعلمات وتحرير البرامج وعرض التنبيه. يمكن أن تحتوي أنظمة FANUC CNC بشكل اختياري على وظيفة رسومات منفصلة تقوم بإنشاء عروض رسومات مسار الأداة. قد تستخدم وظيفة الرسومات وحدة رسومات منفصلة (مثل خيار الرسومات الملونة) بالإضافة إلى وحدة العرض القياسية. يقوم الطراز A20B-3300-0410 بتشغيل الشاشة القياسية بغض النظر عما إذا كان خيار الرسومات مثبتًا أم لا.
