لوحة حاسوب FANUC A20B-3300-0472 A2OB-33OO-O472 A20B33000472

A20B-3300-0472 FANUC A6 وحدة المعالجة المركزية 128MB SDRAM / سلسلة 30i / بطاقة المعالج

السلسلة 30i منصة الدرجة العالية هذه البطاقة تخدم

يقع سلسلة FANUC 30i في أعلى مجموعة منتجات CNC من الجيل الأول من FANUC ، وهي منصة تم تصميمها لتطبيقات التصنيع الأكثر تطلبًا.بينما 0i-D تتعامل مع أدوات الآلات القياسية و 31i/32i تتعامل مع آلات متعددة المحاور معتدلة التعقيد، 30i مصممة ل:

الحد الأقصى لعدد المحاورما يصل إلى 40 محورًا يمكن التحكم به عبر 10 مسارات تحكم ‬ تمكين خلايا التصنيع المرنة الآلية بالكامل ، خطوط نقل متعددة الأدوات ، وأجهزة مركبة معالجة موازية.

قطع سريع:التحكم في المخطط AI II (AICC II) ، التداخل النانوي، والتحكم في التيار HRV4 عالية الاستجابة يجمع معا لدعم عالية السرعة يموت والصبغة معالجة و

تحديد شكل المكونات في الفضاء الجوي بسرعة قد تسبب الأخطاء التالية على CNCs ذات المواصفات المنخفضة.

قدرة الجهاز المركب:العمليات المتزامنة لدورة الطاحونة ، والدورة المتزامنة متعددة المواسير ، وتنسيق المسارات يسمح CNC 30i واحد لتحل محل ما كان يتطلب سابقًا CNC منفصلين أو أكثر.

A20B-3300-0472 هو وحدة وحدة المعالجة المركزية التي تدعم هذه المنصة بطاقة المعالج المثبتة على لوحة وحدة المعالجة المركزية الرئيسية لـ 30i التي تنفذ برنامج التحكم في الوقت الحقيقي لـ CNC.

المواصفات الرئيسية

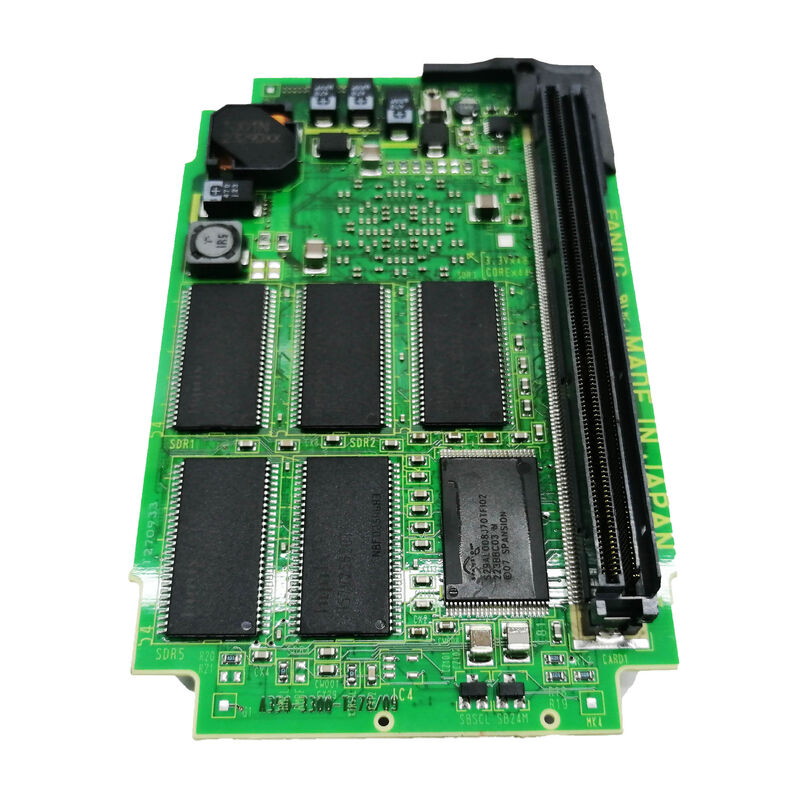

ذاكرة SDRAM 128 ميجابايت للذاكرة العاملة لنظام 40 محورًا

ذاكرة SDRAM 128MB على A20B-3300-0472 هي ذاكرة العمل المتاحة لبيئة معالجة الوقت الحقيقي لـ 30i. في تكوين 40 محورًا ، يجب على CNC الحفاظ في وقت واحد على:

• بيانات الموقع وحسابات التداخل لـ 40 محورًا
• طوابير أمر الخدمة لجميع المحاور النشطة عبر جميع المسارات
• سياق تنفيذ سلم PMC للمسارات المتعددة
• بيانات عازل البرامج المستقبلية لجميع المسارات النشطة
• برنامج النظام، برنامج الخيارات، وبيانات وقت تشغيلها

128MB يمثل تخصيص ذاكرة عمل كبير مقارنة بأجيال CNC السابقة.سوف يكون تعويض العينات من 30i مقيدًا بحد أقصى معدل تغذية يمكن للجهاز CNC تنفيذه مسارات أدوات معقدة بدون تباطؤ.

سيناريوهات التطبيق

30i خطأ وحدة المعالجة المركزية CNC:مركز تصنيع فانوك 30i يقوم بتطوير رموز إنذار النظام تشير إلى بطاقة وحدة المعالجة المركزيةيتم استبدال A20B-3300-0472. سي إن سي يستأنف العمليات الطبيعية

وحدة المعالجة المركزية لمراقب الروبوت:A20B-3300-0472 أيضا يخدم أجهزة تحكم الروبوت FANUC التي تستخدم نفس أجهزة اللوحة الرئيسية.الملاحظة إلى النسخ الاحتياطي "Fanuc Robot البيانات المخزنة في وحدات الذاكرة" قبل الاستبدال ينطبق على تطبيقات وحدة تحكم الروبوت بقدر تطبيقات CNC.

الأسئلة الشائعة

السؤال 1: هل تحتوي A20B-3300-0472 على أي برنامج محدد لـ CNC؟

لا. يتم تخزين برامج نظام CNC في وحدات FROM عناصر منفصلة للشاشة. A20B-3300-0472 هي أجهزة المعالجة فقط: SDRAM هي ذاكرة العمل التي تستخدمها وحدة المعالجة المركزية في وقت التشغيل ،ليس تخزين مستمرلا يؤثر استبدال A20B-3300-0472 على محتوى FROM أو المعلمات المخزنة في SRAM ، شريطة أن تظل تلك الوحدات سليمة.

السؤال 2: ما هي نسخة احتياطية من البيانات ضرورية قبل استبدال A20B-3300-0472 في نظام 30i؟

النسخ الاحتياطي لجميع بيانات المعلمات وبيانات البرامج لجميع مسارات التحكم النشطة في نظام 30i متعدد المسارات ، وهذا يعني أن المعلمات والبرامج لكل مسار يتم النسخ الاحتياطي بشكل منفصل.أيضا نسخة احتياطية من جميع بيانات الأداةفي تطبيق الروبوت ، قم بنسخ الاحتياطي لجميع برامج الروبوت ومتغيرات النظام. قم بنسخ الاحتياطي قبل أي معالجة لوحة.

السؤال 3: كيف يقارن A20B-3300-0472 (نوع A6) مع A20B-3300-0475 (نوع A3) من حيث الأداء؟

كلاهما وحدات وحدة المعالجة المركزية DRAM 128MB في عائلة A20B-3300 ، ولكن لأجيال مختلفة من CNC وأنواع اللوحات الرئيسية:

• A20B-3300-0475 (النوع A3): لنظم 0i-D (سلسلة i للمبتدئين / المتوسطين)
• A20B-3300-0472 (نوع A6): بالنسبة للمسلسل 30i (سلسلة i المتعددة المحاور عالية الجودة)

يستهدف النوع A6 منصة CNC ذات أداء أعلى مع عدد أكبر من المحاور ، ومسارات التحكم الأكثر ، ومتطلبات معالجة في الوقت الحقيقي الأكثر تطلبًا. فهي غير قابلة للتبادل.

السؤال 4: ماذا يحدث إذا فشلت ذاكرة الذاكرة SDRAM البالغة 128 ميجابايت على A20B-3300-0472 جزئيًا؟

فشل الذاكرة الجزئية حيث تكون بعض خلايا الذاكرة معيبة ولكن الوحدة لا تزال تبدأ جزئيًا عادة ما تظهر على شكل إنذارات نظام متقطعة ، وإعادة ضبط CNC غير مفسرة ،أو محتوى العرض المتضررهذه الأعراض يمكن أن تشبه الأخطاء الأخرى. فشل الذاكرة الكامل والمستمر يسبب فشل CNC في اختبار تشغيل الذاتية ويمنع البدء الطبيعي. في كلتا الحالتين،استبدال A20B-3300-0472 يحل خطأ الذاكرة.

السؤال 5: هل يمكن اختبار A20B-3300-0472 قبل التثبيت؟

A20B-3300-0472 يتطلب اللوحة الرئيسية المضيفة للعمل ، لا يمكن اختبارها بشكل منفصل. النهج التقليدي هو تثبيت وحدة الاستبدال في CNC ، تشغيل ،لاحظ تسلسل التشغيل، وتأكد من أن النظام يصل إلى حالة تشغيل طبيعية. يمكن اختبار الوحدة التي يشتبه في أنها معيبة (من مصدر سيء معروف) عن طريق استبدالها في نظام 30i يعمل إذا كان هناك واحد متاح.
