| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | Contact:Ms Amy SKYPE:sandesales01 EMAIL:sales01@sande-elec.com |
| رقم الموديل | A20B-8100-0665 |
تعد سلسلة FANUC 21i-B عضوًا في عائلة FANUC i-series CNC - الجيل الذي قدم اتصالات مؤازرة رقمية FSSB، وأداء معالجة محسّن، وإيثرنت متكامل لمنصات CNC المدمجة. ضمن سلسلة i:
21i-ميجابايت:نوع مركز المعالجة من السلسلة 21i-B - الذي يخدم مراكز المعالجة الرأسية والأفقية مع الاستيفاء متعدد المحاور، والنقر الصلب، ووظائف مركز المعالجة الكاملة.
21i-TB:متغير مركز الخراطة - يخدم مخارط CNC ومراكز الخراطة مع دعم دورة الخراطة ذات الرمز G، وقطع الخيوط، والوظائف الخاصة بالمخرطة.

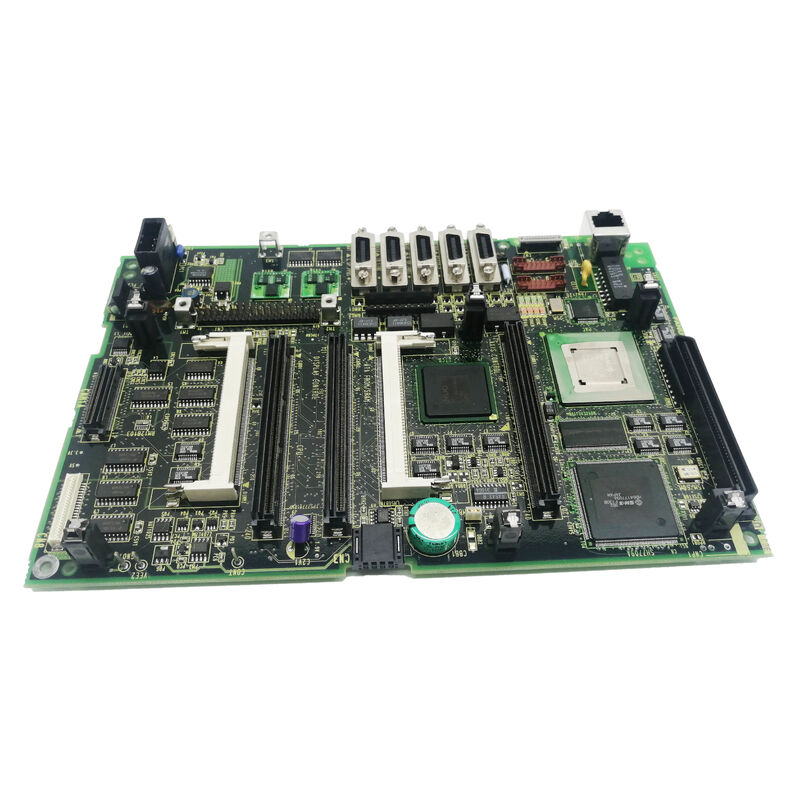

A20B-8100-0665 هي لوحة وحدة المعالجة المركزية الرئيسية المشتركة بين كلا الخيارين - اللوحة الأم التي يتم فيها دمج المعالجة الأساسية لـ CNC واتصالات Ethernet والتحكم في التسلسل PMC-SB7.
| المعلمة | قيمة |
|---|---|
| CNC متوافق | السلسلة 21i-B (21i-MB، 21i-TB) |
| إيثرنت | مدمج |
| بعد الاجتماع الوزاري | بمك-SB7 |
| معالج وحدة المعالجة المركزية | A20B-3300-031x |
| تسمية النظام | A02B-0285-Bxxx |
| تثبيت | لوحة الكترونية معززة صفراء، الجزء الخلفي من وحدة LCD/MDI |
| بعد الاستبدال | يلزم إعادة تحميل المعلمة الكاملة والبرنامج |
PMC-SB7 هو البديل PMC (وحدة التحكم في الماكينة القابلة للبرمجة) ذو القدرة الأعلى والمتوفر في نظام Series 21i-B CNC. إن PMC هو PLC المدمج في CNC - حيث يقوم بتنفيذ منطق تسلسل أداة الآلة بالتوازي مع حركة محور CNC:
قدرة برنامج السلم:يوفر PMC-SB7 سعة مخطط سلم موسعة - يستوعب منطق التسلسل الكامل لأدوات الماكينة المعقدة ذات المحاور المتعددة، ومبدلات الأدوات التلقائية، ومبدلات المنصات، وتشابك الأمان المتطور.
المسح عالي السرعة:ينفذ PMC-SB7 برنامج السلم بمعدل مسح سريع - مما يضمن أن تكون استجابات الإدخال/الإخراج لأداة الماكينة سريعة بما يكفي لتلبية متطلبات التحكم في الماكينة في الوقت الفعلي.
سعة الإدخال/الإخراج:تدعم مواصفات PMC-SB7 الحد الأقصى لعدد نقاط الإدخال/الإخراج المتوفرة في النظام الأساسي من السلسلة 21i-B - حيث تخدم الأجهزة المعقدة المزودة بمستشعر ومشغل شامل للإدخال/الإخراج.
خطأ في نظام CNC من السلسلة 21i-B - لوحة وحدة المعالجة المركزية الرئيسية:يقوم مركز التصنيع FANUC 21i-MB بتطوير أخطاء CNC على مستوى النظام - يفشل CNC في إكمال تهيئة التشغيل أو يعرض إنذارات على مستوى وحدة المعالجة المركزية. بعد التحقق من بطاقة معالج وحدة المعالجة المركزية ووحدات الذاكرة، تم تحديد اللوحة الأم A20B-8100-0665 على أنها الخطأ. يؤدي الاستبدال بالمعلمة الكاملة واستعادة البرنامج إلى إرجاع الجهاز إلى الإنتاج.
خطأ في وظيفة Ethernet على 21i-B:يفقد مركز الخراطة من السلسلة 21i-TB اتصال Ethernet - يتم فقدان نقل برنامج DNC والمراقبة عن بعد. يتم تعريف A20B-8100-0665 على أنها اللوحة التي تتضمن واجهة Ethernet. يؤدي الاستبدال إلى استعادة الاتصال بالشبكة.
Q1: ما هو الفرق بين A20B-8100-0665 وA20B-8100-0661 أو أرقام الأجزاء القريبة المماثلة؟
تغطي سلسلة A20B-8100 لوحات وحدة المعالجة المركزية الرئيسية لمنصات CNC المتعددة من سلسلة FANUC i. A20B-8100-0661 هي لوحة وحدة المعالجة المركزية الرئيسية 18i-B. A20B-8100-0665 خاص بـ 21i-B. على الرغم من أرقام الأجزاء القريبة، فإن هذه اللوحات خاصة بمنصة CNC - لا يمكن استبدال لوحة 21i-B بلوحة 18i-B أو العكس. تأكد من نموذج CNC المثبت من ملصق تعريف وحدة التحكم قبل الطلب.
س2: بعد استبدال A20B-8100-0665، هل يجب إعادة تحميل جميع بيانات CNC؟
نعم - يتطلب استبدال لوحة وحدة المعالجة المركزية الرئيسية إعادة تحميل كاملة لجميع بيانات CNC: برامج الأجزاء، ومعلمات المحور، ومعلمات المؤازرة، وبرنامج السلم PMC، وبيانات إزاحة الأداة، وجميع تكوينات النظام. لا تحتوي اللوحة نفسها على بيانات مستخدم ثابتة - جميع البيانات موجودة في وحدات ذاكرة SMD (SRAM، FROM) المثبتة على اللوحة. قبل الاستبدال، تأكد من توفر نسخة احتياطية كاملة وموثقة لجميع بيانات CNC.
س3: هل يمكن نقل معالج وحدة المعالجة المركزية (A20B-3300-031x) من القديم إلى A20B-8100-0665 الجديد؟
في بعض الحالات، يمكن نقل بطاقة معالج وحدة المعالجة المركزية (CPU) إذا كانت سليمة - وهذا يتجنب إعادة تسجيل المعالج. ومع ذلك، إذا كان هناك شك في أن معالج وحدة المعالجة المركزية يساهم في حدوث الخلل، فإن استبداله مع اللوحة الأم يزيل هذا الشك. تأكد من دليل صيانة FANUC Series 21i-B المعمول به ما إذا كان يجب تبديل المعالج أو استبداله جديدًا.
س 4: ما هي الإنذارات الموجودة على 21i-B CNC التي تشير على وجه التحديد إلى خطأ A20B-8100-0665؟
تظهر الأخطاء على مستوى اللوحة الأم في السلسلة 21i-B عادةً على النحو التالي: الفشل في إكمال الاختبار الذاتي للتشغيل مع رموز الخطأ المعروضة على شاشة إنذار CNC، أو رموز "إنذار النظام" أو "إنذار الأجهزة" التي لا يمكن أن تعزى إلى أي بطاقة طرفية، أو إنذارات "تكافؤ ذاكرة الوصول العشوائي" المتكررة أو "خطأ ROM" على الرغم من وحدات الذاكرة الجيدة، أو الفقدان الكامل لوظيفة العرض/MDI. ويجب تمييزها عن أخطاء وحدة الذاكرة (التي تنتج رموز خطأ محددة متعلقة بالوحدة) وأخطاء معالج وحدة المعالجة المركزية قبل إدانة اللوحة الأم.
س5: هل يدعم الطراز A20B-8100-0665 كلاً من تكوينات 21i-MB و21i-TB؟
نعم - A20B-8100-0665 هي اللوحة الأم لجيل 21i-B عبر متغيرات مركز المعالجة (21i-MB) ومركز الخراطة (21i-TB)، بالإضافة إلى تكوينات 21i-B الأخرى. يتم تحديد نوع الجهاز (MB أو TB) بواسطة برنامج CNC والمعلمات المحملة في وحدات الذاكرة - الأجهزة A20B-8100-0665 نفسها مشتركة بين كليهما.
