| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE RoHS |
| رقم الموديل | A20B-8100-0821 |
واجهة مشغل FANUC Series 0i-B CNC عبارة عن وحدة LCD/MDI منفصلة - مجموعة شاشة مدمجة ولوحة مفاتيح تتصل بوحدة التحكم الرئيسية في CNC. تعرض لوحة LCD واجهة المشغل: مواضع المحاور، ومحتوى البرنامج، ورسائل الإنذار، وإزاحات الأدوات، وجميع شاشات CNC.

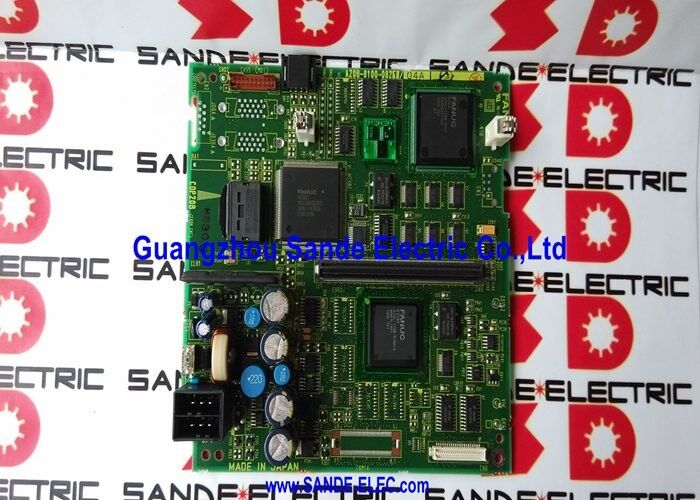

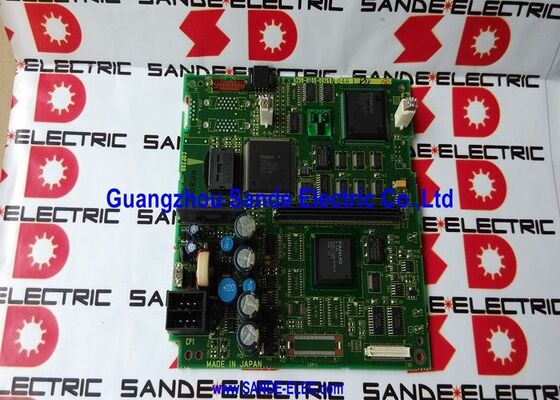

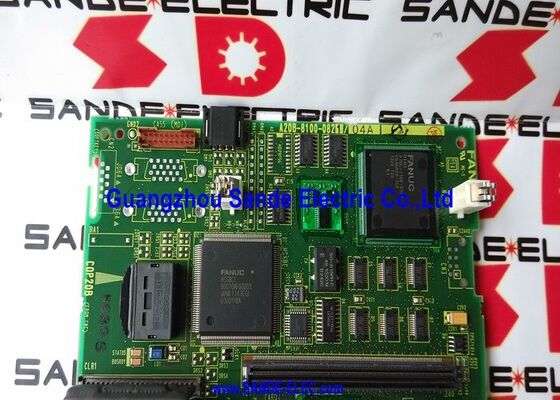

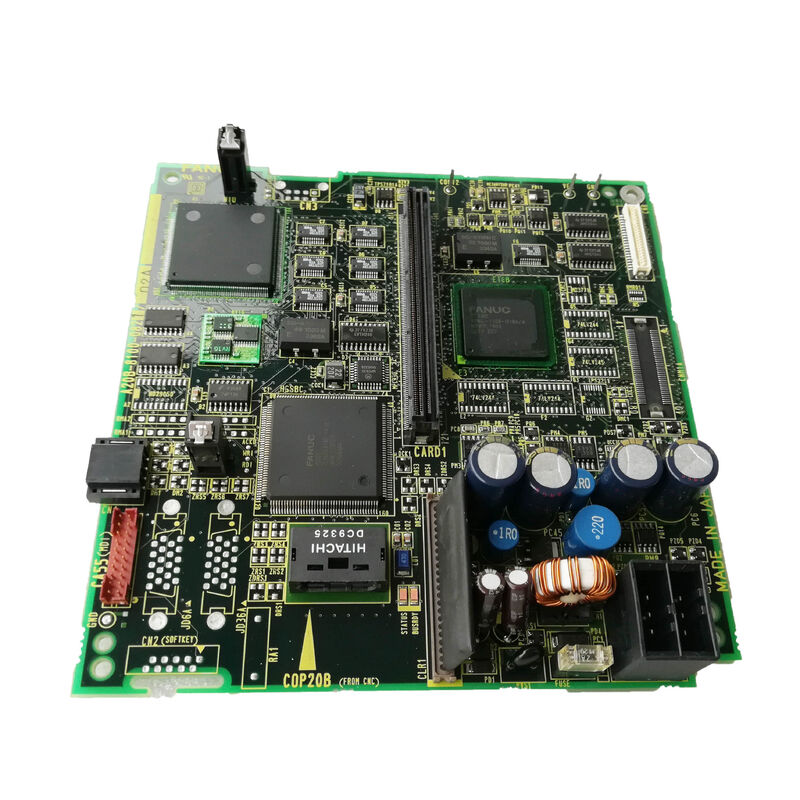

بين إشارة فيديو CNC ولوحة LCD المادية، يقوم برنامج تشغيل LCD الرقمي A20B-8100-0821 PCB بإجراء التحويل المهم. فهو يتلقى بيانات العرض الرقمي من CNC، ويحولها إلى إشارات التوقيت المحددة ومستويات الجهد التي تتطلبها لوحة LCD، ويقوم بتشغيل مجموعة البكسل والتحكم في الإضاءة الخلفية للوحة لإنتاج صورة عرض واضحة ومنسقة بشكل صحيح.
بدون عمل A20B-8100-0821 بشكل صحيح، تتلقى لوحة LCD إشارات غير صحيحة أو لا تتلقى أي إشارات محرك - مما يؤدي إلى عرض فارغ، أو صورة تالفة، أو شاشة وامضة.
| المعلمة | قيمة |
|---|---|
| نظام CNC | فانوك 0i-B (F0i-B)، 0i-A |
| توافق شاشات الكريستال السائل | 8.4 بوصة و 9.5 بوصة |
| نوع الوحدة | وحدة LCD/MDI منفصلة |
| نوع اللوحة | سائق شاشات الكريستال السائل الرقمية ثنائي الفينيل متعدد الكلور |
| مسلسل | A20B-8100 |
يدعم الطراز A20B-8100-0821 كلاً من لوحات LCD مقاس 8.4 بوصة و9.5 بوصة ضمن نطاق وحدة 0i-B LCD/MDI. يمثل الحجمان خيارات مختلفة للوحة LCD الفعلية التي يستخدمها صانعو الأدوات الآلية في الجيل 0i-B:
شاشة ال سي دي 8.4 بوصة:حجم شاشة صغير الحجم يُستخدم في لوحات تشغيل CNC الأصغر حجمًا 0i-B - موفر للمساحة لمراكز الخراطة ومراكز التصنيع الصغيرة حيث تكون مساحة لوحة التشغيل محدودة.
شاشة ال سي دي 9.5 بوصة:لوحة أكبر قليلاً توفر مساحة عرض أكثر قابلية للقراءة - تُستخدم في أنظمة 0i-B حيث تم تحديد لوحة تشغيل أكبر.
تدعم معلمات توقيت لوحة التشغيل ومستويات الإشارة كلا أحجام الشاشة، مما يجعل A20B-8100-0821 البديل الصحيح لأنظمة 0i-B مع أي من حجم العرض. تأكد من حجم اللوحة الفعلي من الوحدة الحالية قبل الطلب.
فشل العرض 0i-B:تعرض مخرطة FANUC 0i-B CNC شاشة فارغة على لوحة التشغيل. يستمر CNC في تنفيذ البرامج بشكل طبيعي - مما يؤكد أن وحدة CNC الرئيسية سليمة. يؤكد التحقيق أن لوحة LCD والإضاءة الخلفية تعملان عند اختبارهما بإشارة خارجية. تم تحديد لوحة تشغيل LCD A20B-8100-0821 الموجودة داخل وحدة LCD/MDI على أنها الخطأ. يؤدي الاستبدال إلى استعادة شاشة المشغل.
عرض الفساد في مركز التصنيع 0i-B:تعرض شاشة LCD مقاس 8.4 بوصة الخاصة بمركز التصنيع 0i-B أحرفًا مشوشة أو صورة وامضة تتغير مع اهتزاز الماكينة. يقوم A20B-8100-0821 بتطوير خطأ إشارة متقطع. يعمل الاستبدال على حل تلف الشاشة.
س1: هل الطراز A20B-8100-0821 متوافق مع كل من نظامي 0i-A و0i-B؟
تؤكد شركة CNC Tools LLC أن الطراز A20B-8100-0821 مخصص لـ "عناصر التحكم 0i-A و0i-B". استخدم كلا الجيلين 0i-A و0i-B بنيات وحدة LCD/MDI منفصلة مماثلة مع شاشات عرض مقاس 8.4 بوصة و9.5 بوصة. تأكد من رقم الجزء المحدد لوحدة LCD/MDI مقابل وثائق قطع الغيار الخاصة بـ CNC المعمول بها قبل الطلب.
Q2: ما هو الفرق بين برنامج تشغيل LCD الرقمي PCB وبرنامج تشغيل LCD التناظري؟
يرسل برنامج تشغيل LCD الرقمي بيانات العرض كإشارات رقمية منفصلة مطابقة للواجهة الرقمية الأصلية للوحة LCD. يقوم برنامج التشغيل التناظري بتحويل بيانات الفيديو إلى إشارة تناظرية مستمرة. تستخدم لوحات LCD الحديثة واجهات رقمية لتحسين جودة الصورة والحصانة من الضوضاء. A20B-8100-0821 هو النوع الرقمي - المناسب لتقنية LCD المستخدمة في وحدات العرض FANUC CNC التي تعود إلى عصر 0i-B.
Q3: هل يمكن أن يؤدي فشل A20B-8100-0821 إلى إتلاف لوحة LCD؟
يمكن أن يؤدي فشل PCB في برنامج التشغيل إلى إنتاج مستويات جهد غير طبيعية أو إشارات توقيت عند موصلات الإدخال بلوحة LCD. في معظم الحالات، يتسبب فشل لوحة التشغيل في جعل الشاشة فارغة أو إظهار محتوى تالف دون إتلاف لوحة LCD نفسها بشكل دائم. ومع ذلك، فإن استمرار مستويات الجهد غير الصحيحة من أحد مكونات المحرك القصيرة يمكن أن يؤدي إلى الضغط على لوحة LCD. افحص لوحة LCD بصريًا بعد تركيب لوحة تشغيل بديلة - تأكد من صحة صورة العرض عبر الشاشة الكاملة قبل الإعلان عن اكتمال الإصلاح.
س 4: هل يتطلب استبدال A20B-8100-0821 أي تغييرات في معلمات CNC؟
لا. إن PCB الخاص ببرنامج تشغيل LCD عبارة عن واجهة عرض للأجهزة - ولا يحمل معلمات CNC. بعد تركيب البديل A20B-8100-0821 وإعادة توصيل وحدة LCD/MDI، يجب أن يقوم CNC بإنتاج شاشة العرض الصحيحة فورًا عند تشغيل الطاقة دون أي تعديل للمعلمات. إذا تمت محاذاة محتوى العرض بشكل غير صحيح أو تم تنسيقه بشكل غير صحيح بعد الاستبدال، فتحقق من أن معلمة نوع العرض الخاصة بـ CNC تتطابق مع حجم لوحة LCD المثبتة (8.4 بوصة أو 9.5 بوصة).
س5: ما هو كابل الإشارة الذي يربط وحدة LCD/MDI بالوحدة الرئيسية CNC؟
تتصل وحدة LCD/MDI المنفصلة باللوحة الرئيسية لـ CNC من خلال كابل إشارة عرض مخصص. يحمل هذا الكابل بيانات العرض الرقمي (إشارة فيديو بتنسيق LVDS أو تنسيق رقمي مشابه)، وقضبان إمداد الطاقة لوحدة LCD/MDI، وإرجاع إشارة لوحة المفاتيح. يتم تعريف نوع الكابل والموصل في دليل اتصال FANUC Series 0i-B. يجب فحص حالة الكابل عند التحقق من أخطاء العرض - يمكن أن يؤدي كابل الإشارة التالف أو المتصل بشكل سيئ إلى ظهور أعراض مشابهة لفشل لوحة A20B-8100-0821.
