| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE RoHS |

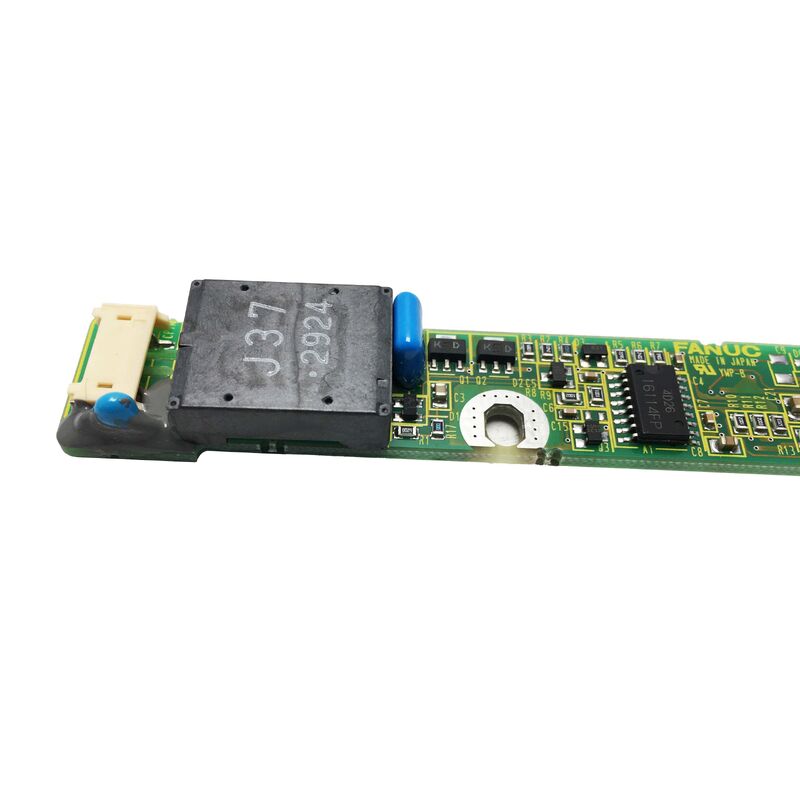

| رقم الموديل | A20B-8100-0962 |
لوحة LCD في واجهة مشغل FANUC CNC تتطلب شيئين لإنتاج صورة مرئية:إشارة الفيديو من CNC (التي تحدد ما يجب عرضه) والضوء الخلفي خلف اللوحة (الذي يوفر الضوء الذي يجعل الصورة مرئية للمشغل).
إشارة الفيديو تأتي من لوحة التحكم في الشاشة و قوة الإضاءة الخلفية تأتي من بطاقة العاكس
في العصر الذي تم فيه تصميم A20B-8100-0962 تستخدم شاشات FANUC CNC CCFL (المصابيح الفلورية الكاثودية الباردة).طاقة متغيرة عالية الجهد للعمل عادةً 500 فولت أو أكثر عند 40 100 كيلو هرتز. لا يمكن لمصدر الطاقة المتردد في CNC تشغيل CCFL مباشرة. A20B-8100-0962 هي الدائرة التي تقوم بهذا التحويل:يأخذ طاقة التيار المباشر منخفضة الجهد من CNC ويولد التردد العالي، إنتاج التيار المتردد عالية الجهد الذي يدفع الإضاءة الخلفية CCFL.
عندما يفشل عاكس A20B-8100-0962، يطفئ الضوء الخلفي لوحة LCD، ويبدو العرض مظلمًا تمامًا أو خافتًا جدًا، على الرغم من تشغيل CNC بشكل طبيعي.الصورة تقنياً ما زالت يتم إنشاؤها بواسطة دائرة الفيديو، ولكنها غير مرئية بدون إضاءة خلفية.
| المعلم | القيمة |
|---|---|
| الوظيفة | عاكس ضوء خلفي LCD CCFL |
| درجة حرارة التشغيل | 0°C إلى 40°C |
| درجة حرارة تخزين | 0°C إلى 50°C |
| الرطوبة | ما يصل إلى 80٪ RH (غير مكثف) |
| الارتفاع | ما يصل إلى 1000 متر |
| التطبيق | أنظمة العرض LCD CNC |
| السلسلة | A20B-8100 |
A20B-8100-0962 مصنفة للعمل في نفس البيئة التي تعمل بها وحدة التحكم CNC:
درجة الحرارة (0 ≈ 40 درجة مئوية):نظام تبريد خزانة التحكم CNC يحافظ على درجة الحرارة الداخلية أقل من الحد الأقصى للعمل 40 درجة مئوية. إذا فشل تبريد خزانةكتلة فلتر الهواء يمكن أن ترتفع درجة الحرارة الداخلية فوق هذه الحد، المخاطرة المحول جنبا إلى جنب مع لوحات أخرى.
الرطوبة (≤ 80% RH ، غير مكثفة):إن شرط عدم التكثيف مهم. يمكن أن يؤدي التكثيف على قسم خروج الجهد العالي لبطاقة المحول إلى إنشاء مسارات موصلة تسبب تقوسًا أو تلفًا في التتبع أو فشل المكون.تركيبات CNC في بيئات رطبة (محلات الصب)يجب أن يضمن الضغط الإيجابي للخزانة والختم منع دخول الهواء الرطب.
الارتفاع (≤1000 متر):فوق 1000 متر ، يؤثر انخفاض كثافة الهواء على الإدارة الحرارية لترانزستورات التبديل عالية التردد في المحول.لا يوصى بتقديم عوائل ذات تصنيف قياسي فوق هذا الارتفاع دون تأكيد مدى ملاءمتها مع الوثائق الفنية لشركة FANUC.
شاشة CNC مظلمة عند تشغيل:وحدة التحكم CNC FANUC تعمل بشكل طبيعي جميع المحاور تستجيب ، البرامج تعمل ، هناك إنذارات على حالة CNC الداخلية ولكن شاشة شاشة المشغل مظلمة تماما.الضغط على الأزرار يولد استجابات CNC تأكيد CNC يعمل. يظهر الاختبار مع مصدر ضوئي خارجي صورة خافتة على شاشة LCD ، مما يؤكد أن لوحة LCD ودوائر الفيديو سليمة ولكن الإضاءة الخلفية فشلت. يتم استبدال بطاقة عاكس A20B-8100-0962.العرض يعود إلى الوضوح الكامل
الضوء المتقطع على الشاشة:يضعف شاشة لوحة مشغل CNC في بعض الأحيان بشكل كبير قبل العودة إلى الوضوح الطبيعي. يزداد الاضطراب سوءًا مع ارتفاع درجة حرارة الآلة.مكونات عاكس A20B-8100-0962 تظهر تدهورًا مرتبطًا بالحرارةاستبدال استباقي يمنع فشل كامل في الضوء الخلفي
س1: كيف يمكنني التمييز بين فشل بطاقة العاكس وفشل لوحة LCD؟
يحدث فشل في عداد التبديل فقدان الضوء الخلفي لوحة مظلمة أو خافتة جدا، ولكن شاشة LCD نفسها سليمة. عادة ما يسبب فشل لوحة LCD عيوب صورة دائمة: البكسلات الميتة،خطوط عبر الصورةاختبار عن طريق إضاءة ضوء قوي على سطح LCD بزاوية ضئيلة إذا كان بإمكانك رؤية شاشة CNC بشكل ضعيف.إشارة الفيديو تصل إلى شاشة LCD والعاكس هو المكون الفاشلإذا كانت اللوحة تظهر تشويه أو مناطق مفقودة، اللوحة LCD نفسها قد يكون خطأ.
السؤال 2: هل يمكن استخدام A20B-8100-0962 مع استبدال شاشة LCD ذات الإضاءة الخلفية؟
لا تستخدم ألواح LCD المضاءة بالليل الكهربائي محولات CCFL. تتضمن ألواح LED دائرة محرك LED متكاملة خاصة بها أو تقبل إشارة DC منخفضة الجهد مباشرة.إذا تم استبدال شاشة LCD CCFL الأصلية بشاشة LED، عادة ما يتم تجاوز عاكس A20B-8100-0962 أو قطع الاتصال. متطلبات طاقة لوحة LED مختلفة.تأكيد متطلبات الاتصال لجهاز إعادة تركيب LED المحدد قبل المضي قدماً.
س3: ما الذي يسبب فشل عوائل CCFL بمرور الوقت؟
عادةً ما يكون فشل عاكس CCFL مرتبطًا بالعمر. تتدهور المكثفات الالكتروليتية في دائرة عاكس مع مرور الوقت ، فقدان القدرة أو تطور مقاومة سلسلة معادلة متزايدة (ESR).مع تدهور جودة المكثفات، وتصبح تردد تذبذب المحول وجهد الخروج غير مستقرين. مصابيح CCFL نفسها تتقدم في السن أيضاً ، وتقل كفاءتها ويزداد فولتاج البدء.وضع المزيد من الضغط على المحولمزيج من شيخوخة المصابيح وشيخوخة المكثفات هو آلية الفشل الأكثر شيوعاً.
السؤال 4: هل A20B-8100-0962 عبارة عن قطعة احتياطية CNC قياسية أم عن مكون خاص بالجهاز؟
بطاقة العاكس A20B-8100-0962 هي رقم جزء من FANUC ، إنها مكون CNC قياسي من FANUC ، وليست جزءًا محددًا للجهاز.يظهر في عدة تكوينات عرض FANUC CNC التي تستخدم نفس أجهزة المحولهذا يجعلها بديلة قابلة للتخزين للمرافق التي تدير أنظمة FANUC CNC مع وحدات عرض متوافقة.
س5: بعد استبدال A20B-8100-0962، هل هناك حاجة إلى أي تعديل CNC؟
لا، بطاقة عاكس الطاقة هي مكون طاقة نقية ليس لديها واجهة رقمية مع الحاسب الآلي ولا تحمل أي معايير مخزنةيجب أن يضيء الضوء الخلفي على الفور دون أي خطوات تكوين CNCإذا ظل العرض مظلمًا بعد تركيب المعدات البديلة، فابحث في مصباح CCFL نفسه ∙ قد يكون المصباح قد وصل إلى نهاية حياته بشكل مستقل.
