| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE RoHS |
| رقم الموديل | A20B-8200-0361 |

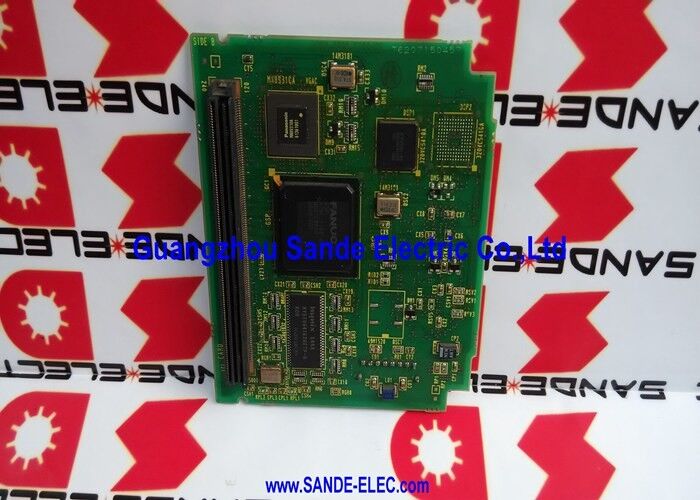

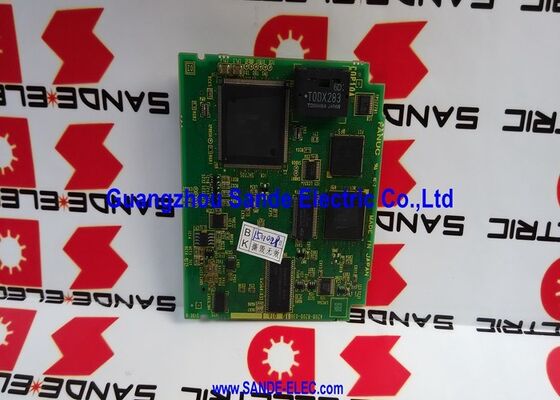

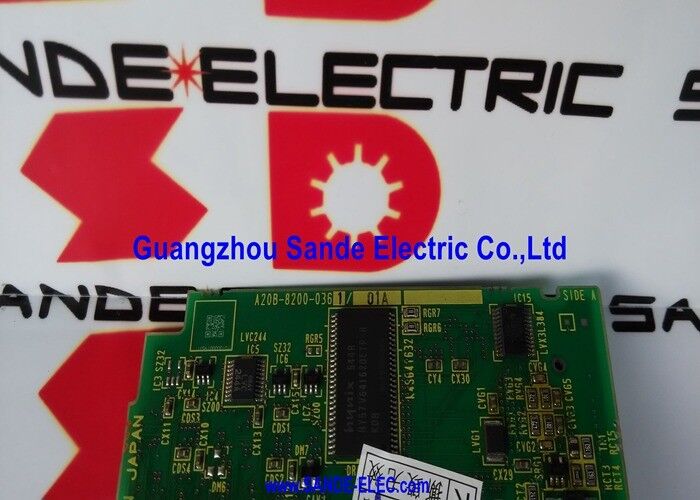

A20B-8200-0361 هو PCB واحد يؤدي دورين متميزين وأساسيين داخل وحدة تحكم 0i-TC CNC lathe:
جهاز التحكم في FSSB (2 قنوات):تنتج اللوحة إشارات الاتصال FSSB (Fiber Optic Servo Serial Bus) لمحورات الخدمة المختلفة للدراجة ، عادةً X (الجلسة العرضية) و Z (السيارة).FSSB هو FANUC الألياف البصرية الحافلة التسلسلية التي تحمل أوامر الموقف من CNC إلى مكبرات الخدمة ويعيد ردود الفعل المشفر إلى CNC.
محرك الرسوماتتتحرك اللوحة في وقت واحد شاشة LCD من CNC وتوليد إشارة إخراج الفيديو التي تنتج شاشة واجهة المشغل التي تظهر على الشاشة المتكاملة للدراجة.محتوى البرنامج، وعروض الموقف، وصفحات أداة التنقل كلها تنشأ من هذه الوظيفة الرسومية.
الجمع بين وظيفتين على بطاقة واحدة هو قرار معماري خاص بتكوين 0i-TC للدوائر الثنائية.يبقي وحدة التحكم 0i-C مضغوطة، وتتناسب مع احتياجات آلة ذات محورين بالضبط.
| المعلم | القيمة |
|---|---|
| قنوات FSSB | 2 (محور X و Z) |
| وظيفة العرض | مخرجات الرسومات LCD |
| مجلس الاستضافة | الـ 0i-C PCB الرئيسي (A20B-8200-039x) |
| نظام CNC | FANUC 0i-TC |
| التطبيق | دورة CNC ذات محورين |
فانوك السلسلة 0i-TC (سلسلة 0i مركز التدوير، النموذج ج) هو الاختلاف المتكون من الدوارة من منصة 0i-C. عندما 0i-MC تخدم مراكز التصنيع مع 3 محاور أو أكثر،يتم تحسين 0i-TC لعمليات الدوران .
A20B-8200-0361 هي بطاقة الخدمة / الرسومات الوحيدة في نظام 0i-TC. تتكون وحدة تحكم 0i-TC الكاملة من: الهيكل الرئيسي للوحة التلفزيونية 0i-C ، بطاقة الذاكرة FROM / SRAM ، هذه بطاقة FSSB / الرسومات المشتركة ،و لوحة LCDهذه المجموعة المدمجة من أربعة عناصر هي الدماغ الإلكتروني الكامل للدراجة.
عندما تفشل A20B-8200-0361، كل من العرض والاتصالات الخدمية تتوقف في وقت واحد.لا يمكن للدراجة تحريك محاورها (لا أوامر FSSB) ولا يمكن عرض أي محتوى (فقدان وظيفة الرسومات)كلا الأعراض معًا مميزة لهذه البطاقة ذات الوظائف المزدوجة.
0i-TC العرض الفارغ للدراجة والإنذار الخدمي:محول 0i-TC CNC يعمل ولكن يظهر شاشة فارغة ويقوم على الفور بتوليد رموز إنذار الخدمة.كل من الأعراض التي تحدث معا تؤكد A20B-8200-0361 هو العنصر الفاشل بدلا من فشل منفصل في الخدمة أو العرض. الاستبدال يعيد الوظائف في وقت واحد
تجديد الجهاز الحاسوبي:وحدة التحكم القديمة للدراجة 0i-TC تخضع لإصلاح على مستوى اللوحة.يتم استبدال A20B-8200-0361 جنبا إلى جنب مع اللوحة الرئيسية وبطاقة الذاكرة لإعادة تعيين عمر الخدمة الإلكترونية لوحدة التحكم بأكملها.
س1: هل يمكن استخدام A20B-8200-0361 على نسخة 0i-MC (مركز التصنيع) من منصة 0i-C؟
رقم A20B-8200-0361 مصممة حصراً لتكوين 0i-TC (مركز الدوران) مع 2 قنوات إدارية FSSB بالضبط (محاور X و Z).يستخدم متغير مركز التصنيع 0i-MC بطاقة خدمة / رسومات مختلفة مع قنوات FSSB إضافية لتغطية 3 محاور أو أكثراللوحات المادية مختلفة ولا يمكن استبدالها بين الاختلافات TC و MC.
السؤال 2: هل يستلزم استبدال A20B-8200-0361 إعادة تكوين تعيينات محور FSSB؟
يتم تخزين معايير تعيين محور FSSB في ذاكرة معايير SRAM في CNC وليس في بطاقة A20B-8200-0361 نفسها. بعد تركيب بطاقة الاستبدال ، يتم تخزينها في ذاكرة SRAM الخاصة بـ CNC.CNC يقرأ المعلمات الموجودة FSSB وإعادة تأسيس الاتصال مع مكبرات الخدمةلا يلزم إعادة إدخال مُعلمات FSSB إذا تم نقل وحدة SRAM سليمة من النظام الأصلي.
س3: ما هي تسميات أنظمة CNC المتوافقة مع A20B-8200-0361؟
تحتوي الأنظمة المتوافقة على تسميات في مجموعة A02B-03xx-Bxxx ، وتحديداً تكوينات 0i-TC. الهيكل الرئيسي للوحة PCB 0i-C (A20B-8200-039x) هو اللوحة المضيفة.تأكيد تسمية النظام المحددة من وثائق الجهاز قبل الطلب.
السؤال 4: إذا فشل العرض فقط على محول 0i-TC ، هل يحتاج A20B-8200-0361 إلى استبدال؟
نظرًا لأن وظائف FSSB servo والرسومات تتشارك نفس اللوحة المادية ، فإن فشل العرض على محول 0i-TC الذي لا يحتوي على إنذارات servo يمكن أن يشير إلى خطأ جزئي A20B-8200-0361.قبل الاستنتاج البطاقة معيبة، تحقق من أن ضوء خلفي LCD ولوحة LCD نفسها تعمل. إذا تم التأكد من أن أجهزة LCD سليمة والعرض لا يزال مظلما أو تالفا،قسم الرسومات في A20B-8200-0361 قد فشل ويحتاج اللوحة إلى استبدال.
السؤال 5: ما هي البيانات الاحتياطية الحاسمة قبل استبدال A20B-8200-0361؟
لا تحتوي بطاقة A20B-8200-0361 نفسها على أي بيانات مخزنة. يتم الاحتفاظ بالبيانات في بطاقات الذاكرة FROM و SRAM. قبل استبدال بطاقة A20B-8200-0361 ، قم بنسخ احتياطي كامل لجميع معايير CNC ،البرامج الجزئية، تحويلات الأدوات، وتحويلات العمل عبر وظيفة احتياطية كل IO من CNC. إذا كانت بطارية SRAM تظهر أيضا تحذير منخفضة الجهد،استبدالها أولاً لتجنب فقدان بيانات SRAM أثناء استبدال اللوحة.
