| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE RoHS |
| رقم الموديل | A20B-8200-0543 |
سلسلة FANUC 0i-D هي منصة 0i CNC من الجيل الرابع (تتبع 0i-A و0i-B و0i-C). ضمن التسلسل الهرمي CNC الخاص بـ FANUC، يعد 0i-D خيارًا فعالاً من حيث التكلفة وعالي الموثوقية لأدوات الآلات ذات الأغراض العامة - مراكز التصنيع (0i-MD) ومراكز الخراطة (0i-TD) التي لا تتطلب القدرة المتقدمة متعددة المحاور لسلسلة 30i أو 31i.

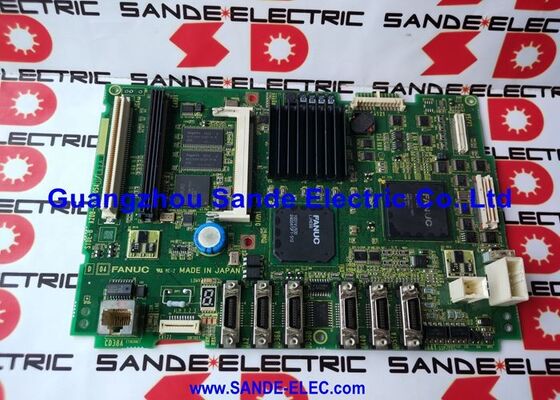

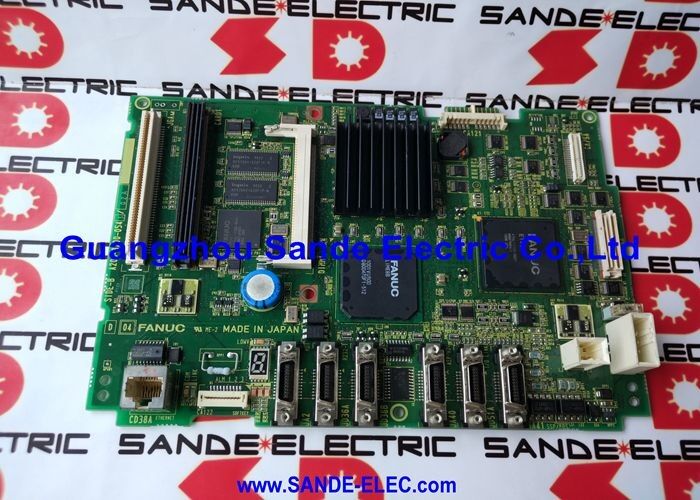

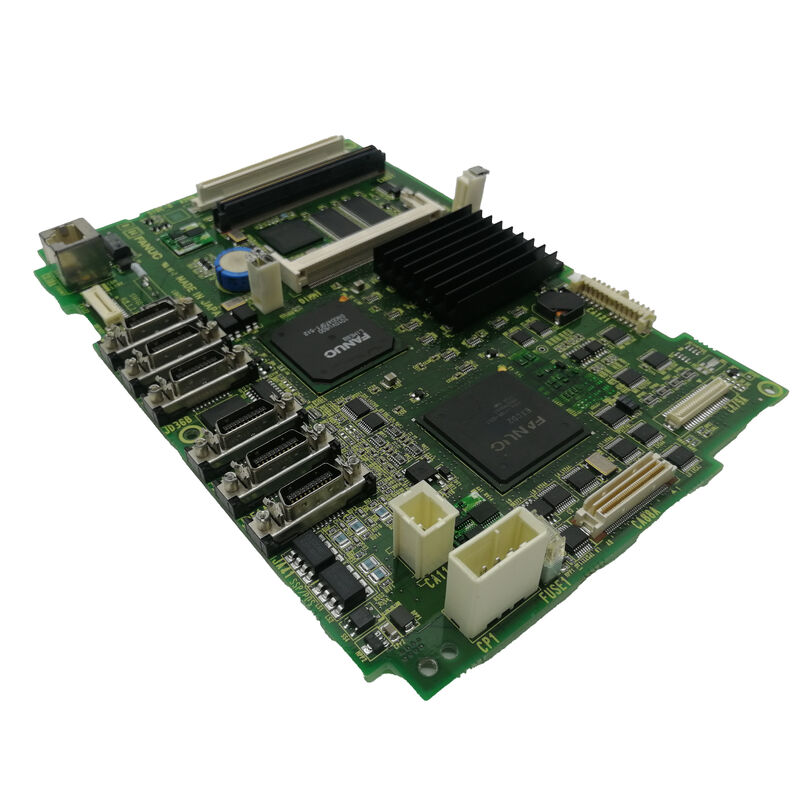

جلب الجيل 0i-D تطورات ذات مغزى مقارنة بأسلافه: أداء مؤازر محسّن، وPMC أكثر قدرة (مسار ترقية SA1 إلى SB7 PMC)، ووظائف الكمبيوتر الشخصي المدمجة. A20B-8200-0543 هي اللوحة الرئيسية A3 لهذا الجيل - اللوحة الأم المادية التي تتصل بها جميع بطاقات الخيارات والوحدات داخل وحدة التحكم 0i-D.
| المعلمة | قيمة |
|---|---|
| نظام CNC | فانوك 0i-D (0i-MD / 0i-TD) |
| نوع اللوحة | A3 ثنائي الفينيل متعدد الكلور الرئيسي |
| قوة | 5 فولت تيار مستمر، 1.8 أمبير، 9 وات |
| تبريد | الهواء القسري |
| درجة حرارة التشغيل | 0 درجة مئوية إلى 55 درجة مئوية |
| وزن | 0.45 كجم |
| اهتزاز | 0.5 جرام |
| صدمة | 15 جرام |
| إيثرنت | نعم (وظيفة الكمبيوتر) |
يشتمل A20B-8200-0543 على وظيفة كمبيوتر مع منفذ Ethernet. هذه ميزة مهمة لجيل 0i-D الذي يميزه عن أجيال 0i السابقة. تسمح وظيفة الكمبيوتر بما يلي:
DNC (التحكم العددي المباشر):يمكن دفق البرامج الجزئية إلى CNC من جهاز كمبيوتر متصل عبر شبكة Ethernet، دون تحميل البرنامج إلى مخزن برامج CNC. يتم تشغيل البرامج الطويلة التي لا تتناسب مع الذاكرة مباشرة من خادم الكمبيوتر.
جمع البيانات:يمكن نقل حالة الماكينة وبيانات تنفيذ البرنامج وأعداد الإنتاج إلى أنظمة شبكة المصنع عبر شبكة إيثرنت. يدعم هذا الاتصال تكامل نظام تنفيذ التصنيع (MES) بدون أجهزة اتصال إضافية.
إدارة البرنامج:يمكن الوصول إلى مكتبات البرامج المخزنة على خادم الشبكة على الجهاز عبر اتصال Ethernet، مما يبسط إنتاج البرامج المتعددة.
0i-MD فشل اللوحة الرئيسية لمركز التصنيع:فشل تشغيل FANUC 0i-MD CNC - تظل شاشة LCD فارغة ولم يتم إنشاء طاقة المحور. بعد التأكد من صحة مصدر الطاقة، يتم تحديد A20B-8200-0543 على أنها اللوحة الرئيسية الفاشلة. يؤدي الاستبدال إلى استعادة تسلسل تمهيد CNC، وتؤدي استعادة المعلمة من النسخة الاحتياطية إلى إرجاع الجهاز إلى الإنتاج.
فقدان اتصال إيثرنت:يفقد مركز التحويل 0i-TD اتصال شبكة Ethernet المستخدم لتدفق برنامج DNC. يؤكد التحقيق فشل منفذ Ethernet الموجود على A20B-8200-0543. يؤدي استبدال اللوحة إلى استعادة وظيفة شبكة DNC، مما يسمح باستئناف بث البرنامج.
تجديد نظام 0i-D:تم تجديد مركز تصنيع 0i-MD الأقدم. تم استبدال A20B-8200-0543 كجزء من التجديد الكامل للإلكترونيات جنبًا إلى جنب مع اللوحات الأخرى في وحدة CNC، مما يعيد ضبط عمر خدمة اللوحة الرئيسية.
Q1: ما هي نماذج 0i-D CNC المتوافقة مع A20B-8200-0543؟
تم تأكيد A20B-8200-0543 لـ FANUC 0i-MD (مركز التصنيع) و0i-TD (مركز الخراطة) في الجيل 0i-D. تتضمن تسميات وحدة التحكم المتوافقة سلسلة A02B-0319-Bxxx (0i-MD). بالنسبة لتكوينات 0i-D أو الأنواع الفرعية الأخرى، تأكد من تعيين A02B لوحدة التحكم المحددة مقابل قائمة قطع الغيار A20B-8200-0543 قبل الطلب.
س2: هل يؤثر استبدال A20B-8200-0543 على تكوين Ethernet؟
عادةً ما يتم تخزين عنوان Ethernet MAC ومعلمات الشبكة (عنوان IP والشبكة الفرعية والبوابة) في ذاكرة غير متطايرة على اللوحة الرئيسية أو في منطقة تكوين نظام CNC. عند تركيب بديل A20B-8200-0543، قد يلزم إعادة إدخال معلمات شبكة Ethernet. قد يختلف عنوان MAC الخاص باللوحة البديلة عن العنوان الأصلي — أبلغ مسؤول الشبكة حتى يمكن تحديث حجوزات DHCP أو تعيينات عناوين IP الثابتة إذا لزم الأمر.
Q3: هل A20B-8200-0543 متوافق مع الجيل 0i-C أو 0i-B؟
رقم A20B-8200-0543 خاص بالجيل 0i-D. تستخدم أجيال 0i السابقة أرقام أجزاء مختلفة للوحة الرئيسية في سلسلة A20B مختلفة: يستخدم 0i-C لوحات في نطاق A16B-3200-049x؛ يستخدم 0i-B لوحات في نطاق A16B-3200-049x أيضًا. اللوحات الرئيسية A20B-8200-xxxx الخاصة بـ 0i-D غير متوافقة مع بنيات أجهزة 0i السابقة.
س4: ما هي متطلبات التبريد الموصى بها لجهاز A20B-8200-0543؟
تتطلب اللوحة دورانًا قسريًا للهواء - فهي غير مصنفة للتبريد بالحمل الحراري الطبيعي. يوفر نظام مروحة التبريد الداخلي لوحدة التحكم 0i-D تدفق الهواء هذا. قبل وبعد استبدال اللوحة، تأكد من أن مراوح التبريد الخاصة بوحدة التحكم تعمل بشكل صحيح. قد تؤدي المروحة الفاشلة التي لا يلاحظها أحد بعد استبدال اللوحة الرئيسية إلى ارتفاع درجة حرارة اللوحة الجديدة وفشلها قبل الأوان. سيؤدي تشغيل A20B-8200-0543 فوق 55 درجة مئوية إلى تقليل موثوقيته وعمر الخدمة.
س5: ما هي المعرفة المتقدمة المطلوبة لاستبدال A20B-8200-0543؟
تشير CNC Shopping إلى أن "هناك حاجة إلى مستوى معين من المعرفة المحددة والمتقدمة" لاستبدال هذه اللوحة الرئيسية، خاصة للأنظمة التي تحتوي على وظائف الكمبيوتر. ويأتي التعقيد من: (1) الحاجة إلى نسخة احتياطية كاملة وموثقة للبيانات قبل الاستبدال؛ (2) خطوات تكوين وظيفة Ethernet وجهاز الكمبيوتر بعد التركيب؛ (3) إعادة تحميل برنامج CNC إذا تم استبدال الوحدات النمطية أيضًا؛ و(4) التفكيك المادي لوحدة LCD/MDI للوصول إلى اللوحة الرئيسية. يجب على الفنيين غير المعتادين على أنظمة FANUC 0i-D إشراك مهندس خدمة FANUC مؤهل في عملية الاستبدال.
