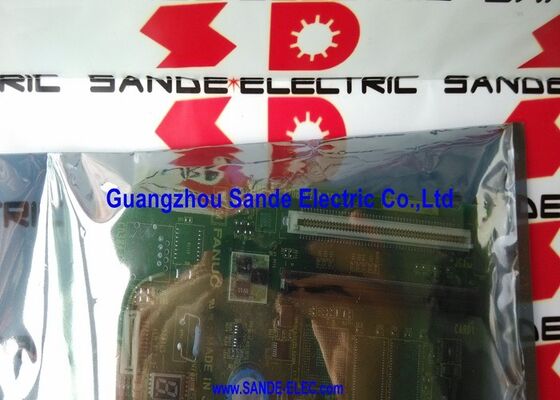

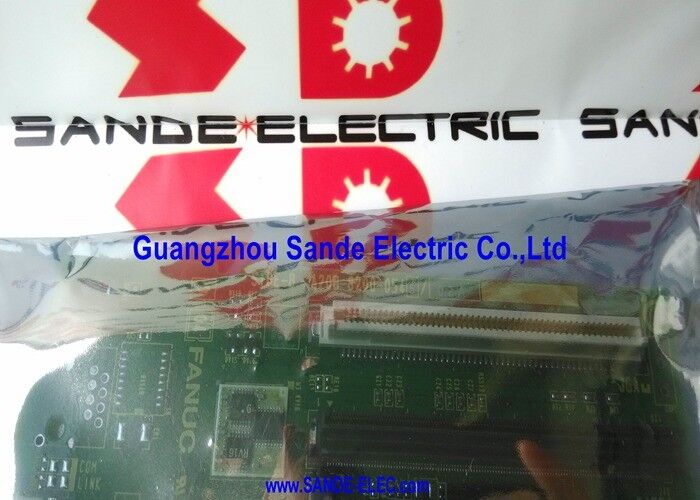

| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE RoHS |
| رقم الموديل | A20B-8200-0545 |
تستخدم منصة FANUC Series 0i-D العديد من المتغيرات من نوع اللوحة الرئيسية A3 ، A5 ، وغيرها ، كل منها متطابق مع أنواع تكوين 0i-D محددة.تعريف A5 من A20B-8200-0545 يحدد هذا كما لوحة رئيسية0i Mate-TD متغير مركز الدوران (نوع T) ضمن خط منتجات 0i-D Mate (المدمج).
تسمية "مات" في 0i مات- تي دي تشير إلى أن هذا هو المدمج،تكوين الاقتصاد للـ 0i-D المصممة لآلات الدوران حيث يزيد عدد محاور 0i-D الكامل وقدرة الإدخال / الإخراج عن متطلبات التطبيقتثبت تسمية "TD" أن هذا هوتكوين مركز الدوران- يتم تكوين CNC للعمليات من نوع الدوائر (التحويل ، الخيوط ، الصقيع ، التجهيز) بدلاً من العمليات في مركز التصنيع.
A20B-8200-0545 هو اللوحة المركزية لهذا النظام Mate-TD الهيئة الرئيسية للوحات PCB التي تستضيف جميع وحدات الذاكرة والبطاقات الخيارية والمعالجات ، والتي تتصل بها جميع لوحات CNC الأخرى.
| المعلم | القيمة |
|---|---|
| رقم الجزء | A20B-8200-0545 |
| نوع اللوحة | A5 |
| نظام CNC | FANUC 0i-D، 0i Mate-TD |
| التطبيق | دورة CNC، مركز الدوران |
| الوظيفة | لوحة وحدة المعالجة المركزية الرئيسية |
| السلسلة | A20B-8200 |
كلوحة رئيسية لوحدة تحكم 0i Mate-TD، A20B-8200-0545 تدير:
تنفيذ برنامج CNC:تقوم وحدة المعالجة المركزية الرئيسية بقراءة وتنفيذ برامج G-code ، وتقوم بحسابات التداخل التي تحول حركات البرنامج إلى أوامر موقع المحور.
تنسيق الخدمة:يتم إرسال أوامر المحور إلى مكبرات FSSB الخدمية عبر بطاقة المحور الموصولة إلى اللوحة ، مع ردود فعل المشفر العائدة لكل دورة تداخل.
التحكم بالدوامة:يتم تنسيق أوامر سرعة الغزل وإشارات التغذية الراجعة من خلال واجهات بطاقة الغزل على اللوحة.
تنفيذ سلم PMC:يتم تنفيذ منطق تسلسل الآلة (المبرد، الهيدروليكية، التحكم في القضيب، القضيب، قفل الباب) على معالج PMC في اللوحة، قراءة مدخلات I / O وكتابة مخرجات كل دورة مسح.
وظائف الكمبيوتر الشخصي و Ethernet:تتيح وظيفة الكمبيوتر الشخصي المدمجة لجيل 0i-D وميناء Ethernet DNC القائم على الشبكة وجمع البيانات الميزات القياسية لمنصة 0i-D الموجودة على A20B-8200-0545.
0i فشل اللوحة الرئيسية للدراجة Mate-TD:فشل محور CNC من محورين مع جهاز تحكم Mate-TD 0i في بدء العرض الفارغ ، لا يوجد استجابة للخدمة. بعد تأكيد سلامة مصدر الطاقة ، يتم تحديد A20B-8200-0545 على أنه اللوحة الرئيسية الفاشلة.تثبيت البديل واستعادة المعلمات احتياطية يعيد الدوارة إلى الإنتاج.
تجديد مركز الدوران:يتم تجديد مركز تحول Mate-TD القديم. يتم استبدال وحدة التحكم A20B-8200-0545 كجزء من تجديد مستوى اللوحة جنبا إلى جنب مع وحدات الذاكرة ،توفير أساس جديد للأجهزة لفترة الإنتاج القادمة.
س1: هل A20B-8200-0545 متوافق مع 0i Mate-MC (مركز التصنيع) ؟
لا، نوع اللوحة A5 مطابق لتكوين مركز التحول 0i Mate-TD.يستخدم مركز التصنيع 0i Mate-MC نوعًا مختلفًا من اللوحة الرئيسية التي تتطابق مع تشكيل بطاقة الخيار الخاصة بها ولوحة الاتصالإن تثبيت لوحة مركز تحويل A5 الرئيسية في نظام مركز التصنيع سيؤدي إلى عدم تطابق تكوين الأجهزة.
السؤال 2: هل A20B-8200-0545 تتطلب محتوى وحدة FROM مختلف عن لوحة A3 القياسية 0i-D؟
برنامج نظام CNC في وحدات FROM محدد للجيل (0i-D) ومحدد لنوع الآلة (نوع T لمركز الدوران). محتوى FROM لـ 0i Mate-TD هو برنامج T-type 0i-D.هذا هو نفس تسمية النوع T المستخدمة في معيار 0i-TD، ولكن إصدار البرنامج المحدد وتكوينه قد تختلف بين 0i-TD القياسية و 0i Mate-TD.تأكيد أن محتوى وحدة FROM يتطابق مع مواصفات 0i Mate-TD لنموذج آلة معين.
س3: ما هي وحدات الخيار المثبتة على A20B-8200-0545 في تكوين 0i Mate-TD القياسي؟
يتضمن التكوين القياسي 0i Mate-TD: وحدة ذاكرة FROM / SRAM (برنامج CNC وتخزين المعلمات) ، بطاقة المحور (اتصالات FSSB الخدمية لأحواض اللوحة) ، ولوحة الرسومات / العرض.بالمقارنة مع 0i-D الكامل (لوحة A3)، إضافة إلى ذلك ، فإن إضافة الوحدة في متغير Mate هي أصغر ، مما يتناسب مع التكوين المدمج لآلة التدوير بسيطة ذات محورين. بطاقات إضافية خيارية لوظائف مثل قفز عالية السرعة ،مكيف موقع الغزل، أو إضافية إدخال/إخراج توسيع تكوين القاعدة.
السؤال 4: بعد استبدال A20B-8200-0545، ما هي الخطوة الأولى قبل تشغيل؟
تأكد من أن جميع وحدات الذاكرة (من / SRAM) ، بطاقة المحور، وجميع البطاقات الخيارية الأخرى قد تم نقلها من اللوحة الأصلية إلى اللوحة الاستبدالية في مواقعها الصحيحة.وحدة مفقودة أو غير موجهة تمنع CNC من التمهيد بشكل صحيحأيضا التحقق من أن بطارية SRAM مثبتة ويظهر الجهد الصحيح إذا لم يتم نقل البطارية من اللوحة القديمة أو هي بطارية جديدة،خطة لاستعادة جميع المعلمات والبرامج من النسخ الاحتياطي بعد التشغيل الأول.
السؤال 5: هل يمكن برمجة A20B-8200-0545 من قبل المستخدم النهائي، أم أنها تتطلب برمجة FANUC؟
The A20B-8200-0545 hardware does not require FANUC factory programming — it is a passive board whose function is defined by the FROM modules (containing the FANUC system software) and the SRAM modules (containing machine parameters). يهيئ المستخدمون النهائيون CNC عن طريق تعيين المعلمات وتحميل برامج PMC ؛ فإنهم لا يبرمجون أجهزة اللوحة نفسها. إذا كانت وحدات FROM تحتاج إلى إعادة تحميل مع برنامج النظام 0i-D ،هذا يتطلب إما وسائل التثبيت الأصلية أو ملف دعم خدمة FANUC.
