مستشعر بصري من النوع B | جهاز تغذية راجعة بـ 12 سنًا | محركات المغزل FANUC AC من الجيل المبكر | تغذية راجعة لسرعة واتجاه المغزل | رمز الطلب: A290-1003-V320 | صنع في اليابان
قبل أن يتمكن مركز التشغيل الآلي CNC من توجيه مغزله لتغيير الأداة، وقبل أن يتمكن التحكم من تنفيذ تمريرة خيوط على المخرطة، وقبل أن يصبح النقر الصلب ممكنًا - يجب الإبلاغ عن موضع وسرعة محرك المغزل إلى التحكم في الوقت الفعلي. هذه الوظيفة تخص مستشعر محرك المغزل. في محركات المغزل FANUC AC من الجيل المبكر، المكون المسؤول عن هذه التغذية الراجعة هو A20B-9000-0300.

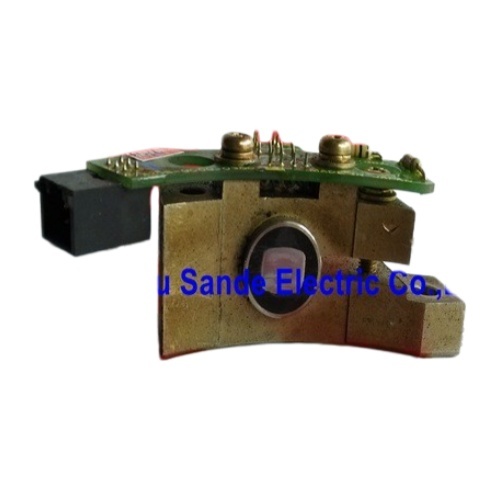

هذا مستشعر بصري من النوع B، تم تصميمه وتصنيعه بواسطة FANUC في اليابان خصيصًا لطرازات محركات المغزل AC ذات الغطاء الأسود والأحمر التي زودت آلاف مراكز التشغيل الآلي CNC، ومراكز الخراطة، وآلات EDM من الثمانينيات حتى أوائل التسعينيات. رمز الطلب الرسمي من FANUC هو A290-1003-V320، على الرغم من أن رقم المرجع A20B-9000-0300 هو الشكل الذي ينتشر به في سوق صيانة وقطع غيار CNC.

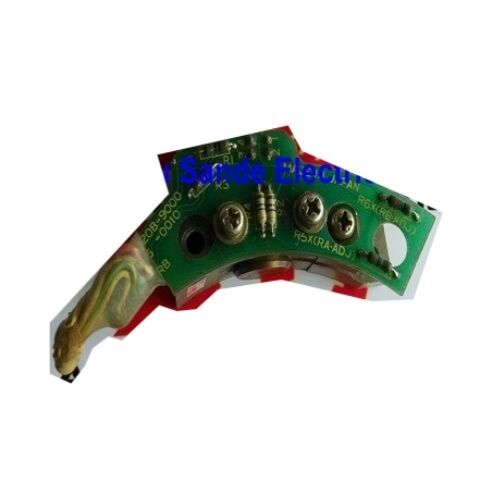

يُباع المستشعر كمجموعة كاملة - لوحة الدوائر المطبوعة للمستشعر البصري مع أجهزة التثبيت، وبناءً على المورد، مع أو بدون كابل التوصيل. لا توجد مجموعة فرعية يمكن الحصول عليها بشكل منفصل.
يعتمد نظام تشغيل المغزل FANUC AC على تغذية راجعة مستمرة من محرك المغزل للحفاظ على السرعة المتحكم بها، وتنفيذ توقفات التوجيه، وفي تكوينات التشغيل القادرة، وتمكين وظائف المغزل المتحكم بها بالموضع. A20B-9000-0300 هو المصدر المادي لهذه التغذية الراجعة. يتم تثبيت المستشعر في الجزء الخلفي من جسم محرك المغزل، ويقرأ عجلة هدف على عمود المحرك وينشئ سلسلة نبضات يستخدمها مشغل المغزل والتحكم CNC لحساب سرعة دوران المغزل الفعلية وتتبع الموضع الزاوي.
تعتمد ثلاث وظائف محددة في CNC بشكل مباشر على وجود هذا المستشعر وعمله بشكل صحيح:
تنظيم سرعة المغزليستخدم مضخم المغزل خرج المستشعر كتغذية راجعة للسرعة الفعلية لإغلاق حلقة السرعة. بدون إشارة صالحة، لا يمكن للمشغل الحفاظ على سرعة المغزل المبرمجة ضد أحمال القطع المتغيرة، وفي معظم التكوينات سيولد إنذارًا ويمنع تشغيل المغزل تمامًا.
توجيه المغزل (M19)يقوم أمر التوجيه بإيقاف المغزل عند موضع زاوي ثابت لتغيير الأداة التلقائي. يتم إغلاق حلقة الموضع للتوجيه من خلال مستشعر المغزل. إذا فشل المستشعر أو فقد سلامة الإشارة، فسيفشل المغزل في الوصول إلى موضع التوجيه أو سيدور باستمرار دون توقف - وهو سلوك يتم الإبلاغ عنه بشكل شائع في موارد استكشاف أخطاء FANUC وإصلاحها ومؤشر موثوق لفشل المستشعر.
وظائف متزامنة مع المغزلدورات الخيوط على المخارط، والنقر الصلب على مراكز التشغيل الآلي (حيث تدعمها جيل المشغل)، وأي دورة تتطلب من التحكم معرفة موضع المغزل في الوقت الفعلي تعتمد جميعها على أن يكون خرج نبضات المستشعر نظيفًا ومتسقًا ودقيقًا في الطور.
تم تصميم A20B-9000-0300 للجيل المبكر من محركات المغزل FANUC AC - الطرازات الأصلية ذات الغطاء الأسود والأحمر التي سبقت سلسلة Alpha. ضمن تصنيف DNC Electronics الذي يستخدمه متخصصو FANUC، تغطي هذه المحركات السلسلة 07xx و 10xx (أقدم طرازات الغطاء الأسود) وتستمر عبر محركات السلسلة S و P و I التي تغطي تسميات الإطار 072x إلى 076x، حيث تم تحديد واجهة المستشعر من النوع B.
| جيل المحرك | لون الغطاء النهائي | نوع المستشعر | متوافق مع A20B-9000-0300 |
|---|---|---|---|
| AC مبكر جدًا (07xx/10xx) | أسود | نوع BZ | عبر الإحالة المرجعية (A20B-9000-0010/0500 أساسي) |
| سلسلة S/P/I (072x–076x) | أسود وأحمر | نوع B | ✓ التطبيق الأساسي |
| سلسلة Alpha (a1–a50) | — | نوع MZ/CZ | ✗ عائلة مستشعرات مختلفة |
بالنسبة لمحركات المغزل من سلسلة S و P - وهي المحركات الأساسية لتركيبات الآلات من عصر FANUC 0 و 6 و 10 و 11 و 15 - فإن A20B-9000-0300 هو مستشعر النوع B الصحيح. إذا كانت الآلة تستخدم محرك مغزل من سلسلة Alpha أو Alpha i، فستكون هناك حاجة إلى عائلة مستشعرات مختلفة.
تعكس الآلات التي توجد بها مستشعرات A20B-9000-0300 بشكل متكرر قاعدة التثبيت لآلات FANUC التي يتم التحكم فيها من تلك الفترة. تشمل الأمثلة الموثقة مراكز التشغيل الآلي الرأسية Kitamura MY Center-2B مع تحكم FANUC 11M، ومخارط CNC Hardinge CHNC، وآلات EDM AGIE AGIECUT - وهي مجموعة مقطعية توضح مدى اعتماد منصة محركات المغزل FANUC AC المبكرة على نطاق واسع عبر بناة الآلات وأنواع الآلات.
تحكمات CNC من FANUC المقترنة بمحركات المغزل هذه - سلسلة 0 و 3 و 6 و 10/11/15 - لا تزال نشطة في الخدمة على الآلات في جميع أنحاء العالم. مستشعر المغزل هو أحد العناصر القابلة للتآكل في هذه الآلات. على عكس لفات المحرك أو المحامل، التي تتآكل تدريجيًا عادةً، يميل فشل المستشعر إلى أن يكون مفاجئًا: حدث تلوث، أو صدمة ميكانيكية، أو ببساطة إجهاد حراري طويل الأمد للمكونات البصرية ولوحة الدوائر المطبوعة. عندما يفشل المستشعر، تتوقف الآلة.
يظهر A20B-9000-0380 جنبًا إلى جنب مع A20B-9000-0300 في قوائم العديد من متخصصي قطع غيار FANUC ويتم إدراجه كجزء متوافق/ذو صلة. كلاهما مستشعرات من النوع B لنطاق محركات المغزل AC من الجيل المبكر. عند البحث عن بديل، يُنصح بتأكيد متغير المحرك الدقيق والتحقق من كلا رقمي القطعة - المستشعر الذي تم شحنه من المصنع مع المحرك هو المرجع النهائي، وقد يحدد الغلاف الخلفي للمحرك أو لوحة الاسم تعيين المستشعر الأصلي مباشرة.
مستشعرات A20B-9000-0300 الجديدة نادرة للغاية. توقف إنتاج FANUC الرسمي للمكونات لهذا الجيل من محركات المغزل منذ فترة طويلة، ويأتي المعروض المتبقي في السوق من ثلاثة مصادر: مخزون فائض قديم من المصنع، ووحدات مسحوبة من الآلات تم إزالتها أثناء تحديث الآلات أو إيقاف تشغيلها، ووحدات مجددة تمت معالجتها بواسطة مراكز إصلاح متخصصة في FANUC.
يقوم متخصصو FANUC ذوو السمعة الطيبة باختبار هذه المستشعرات فقط عند تقديمها مع محرك المغزل الكامل - لا يكرر الاختبار المستقل للمستشعر بدون عجلة الهدف وترتيب التثبيت للمحرك ظروف التشغيل داخل الآلة. عند شراء وحدة بديلة، فإن ضمانًا لمدة 90 إلى 180 يومًا من مُصلح متخصص يختبر مع تثبيت المحرك هو المعيار الواقعي في هذا الجزء من السوق.
س1: كيف أتأكد من أن A20B-9000-0300 هو المستشعر الصحيح لمحرك المغزل FANUC الخاص بي؟
الطريقة الأكثر موثوقية هي فحص الغلاف الخلفي لمحرك المغزل أو لوحة الاسم - عادةً ما يتم طباعة رقم جزء المستشعر الأصلي أو تسميته على جسم المحرك بالقرب من موقع تثبيت المستشعر. إذا لم تكن وثائق المحرك متاحة، فإن تعيين سلسلة المحرك (مرئي على لوحة اسم المحرك كرمز طراز في النطاق 072x–076x لمحركات سلسلة S/P/I) يؤكد توافق مستشعر النوع B. إذا كان المحرك في آلة مزودة بتحكم FANUC من سلسلة 10 أو 11 أو 15 ويستخدم محرك مغزل AC بغطاء أسود أو أحمر، فإن A20B-9000-0300 هو المرشح الأساسي. يجب أيضًا التحقق من A20B-9000-0380 ذي الصلة لأنه يغطي نطاقًا متداخلًا من محركات المغزل AC المبكرة.
س2: ما هي الأعراض التي تشير إلى فشل مستشعر A20B-9000-0300؟
العرض الأكثر شيوعًا هو فشل توجيه المغزل - المغزل الذي تم توجيهه إلى M19 إما يفشل في التوقف عند الموضع المستهدف أو يدور باستمرار دون الوصول إلى توقف التوجيه. عرض شائع ثانٍ هو إنذار المغزل على CNC عند بدء التشغيل أو أثناء التسارع، حيث يبلغ المشغل عن عدم وجود إشارة تغذية راجعة للسرعة أو إشارة تغذية راجعة غير متسقة. في بعض الحالات، يصبح تنظيم سرعة المغزل غير منتظم قبل الفشل الكامل - لا يمكن الحفاظ على سرعة الدوران المبرمجة ضد حمل القطع. أي من هذه الظروف في محرك مغزل FANUC AC من الجيل المبكر يستدعي فحص المستشعر قبل الحكم على المضخم أو المحرك بالفشل.
س3: هل يمكن اختبار المستشعر على طاولة الاختبار بدون محرك المغزل؟
يتطلب الاختبار الهادف على طاولة الاختبار لهذا المستشعر البصري عجلة الهدف للمحرك (القرص المسنن أو المشقوق الذي يقرأه المستشعر) وترتيب تثبيت مناسب يكرر فجوة المستشعر إلى الهدف المحددة للمحرك. يمكن للاختبار المستقل بمصدر طاقة طاولة الاختبار تأكيد أن إلكترونيات لوحة الدوائر المطبوعة تعمل، ولكنه لن يكتشف مشكلات حساسية الفجوة، أو التلوث على المسار البصري، أو الأعطال المتقطعة التي تظهر فقط تحت ظروف الاهتزاز والحرارة لمغزل عامل. متخصصو FANUC الذين يقدمون اختبار المستشعرات يقومون به بشكل صحيح مع مجموعة المحرك الكاملة لهذا السبب.
س4: هل A20B-9000-0300 متوافق مع محركات المغزل FANUC سلسلة Alpha؟
لا. تستخدم محركات المغزل سلسلة Alpha و Alpha i عائلة مستشعرات مختلفة - مستشعرات من نوع MZ أو CZ ذات تثبيت مادي مختلف، وتكوينات موصلات مختلفة، وواجهات إشارة مختلفة. A20B-9000-0300 مخصص خصيصًا لمحركات المغزل FANUC AC الأقدم من سلسلة S و P و I. تثبيت مستشعر من النوع B في محرك Alpha، أو محاولة تكييف الأسلاك، ليس بديلاً مدعومًا أو قابلاً للتطبيق. إذا كانت الآلة تستخدم محرك مغزل من سلسلة Alpha، فإن المستشعر الصحيح هو من عائلة A20B-2002-xxxx أو A20B-2200-xxxx اعتمادًا على جيل المحرك.
س5: ما هي العلاقة بين A20B-9000-0300 ورمز الطلب A290-1003-V320؟
يشير كلا الرقمين إلى نفس المكون المادي. A290-1003-V320 هو رمز طلب المصنع من FANUC - الرقم المستخدم عند الطلب مباشرة عبر قنوات توزيع FANUC. A20B-9000-0300 هو رقم المرجع الشائع الذي يُعرف به الجزء في سوق ما بعد البيع وقطاع الإصلاح، عادةً لأن هذا الرقم يظهر على طباعة الشاشة أو الملصق الخاص بلوحة الدوائر المطبوعة للمستشعر. عند البحث عن موردين لما بعد البيع، قد ينتج كلا الرقمين نتائج، وعند التحقق من جزء مستلم مقابل الأصلي، فإن ظهور أي من الرقمين على لوحة الدوائر المطبوعة يؤكد الهوية الصحيحة.
