| مكان المنشأ | الولايات المتحدة الأمريكية |
| اسم العلامة التجارية | GE |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | IC200UDR164-DKC |

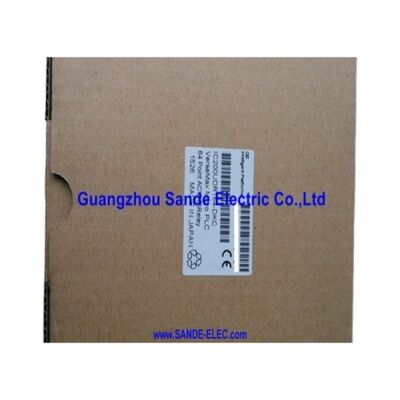

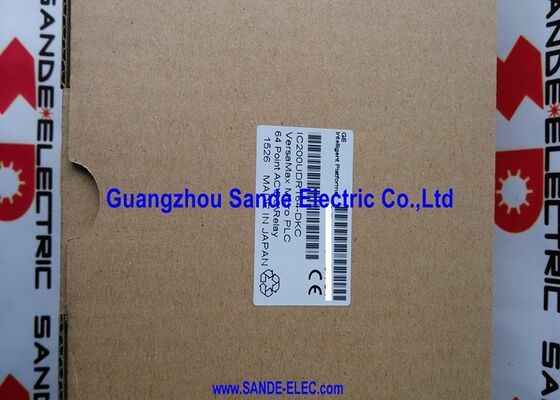

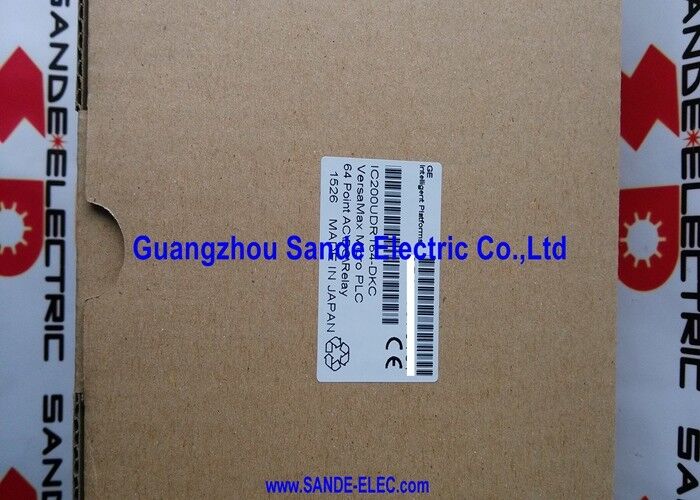

IC200UDR164-DKC عبارة عن معالج PLC صغير كامل ، وإمدادات الطاقة ، وجميع نقاط الدخول / الخروج 64 في جسم واحد. لا يلزم إمدادات 24VDC الخارجية. يتم توصيل AC الرئيسي (100 إلى 240 فولت) مباشرة إلى الوحدة ،الذي يغير ويقوم بتوزيع الطاقة داخلياً إلى نظام PLC المنطقي وكل دوائر المدخلات الـ 40.
"164" في رقم الجزء يحمل المواصفات الرئيسية: 120 ′′ 240VAC طاقة الدخول. يعادلها ، IC200UDR064 ، يوفر نفس 40DI + 24 إدخال وإخراج المرور ولكن يعمل من إمدادات 24VDC.كلا النموذجين متطابقة وظيفيا في المنطق و إدخال / إخراج الجهد الموفر للطاقة هو المعيار الوحيد للاختيار بينهما.
يحدد ملحق DKC مراجعة الأجهزة لهذه الإصدارات.DKC) تعكس تحديثات المكونات أو التصنيع مع الحفاظ على البرنامج والتوافق الوظيفي مع مراجعات IC200UDR164 الأخرى.
| المعلم | القيمة |
|---|---|
| المدخلات الرقمية | 40 × 24 فولت DC |
| مخرجات المرور | 24 × النموذج C (SPDT) |
| تيار الخروج | 2A لكل اتصال |
| تيار المدخل | 8mA لكل مدخل |
| مدخلات HSC | ما يصل إلى 8 |
| إمدادات الطاقة | 120 ∼ 240 فولت |
| برنامج الميناء | RS-232C |
| التوسع | ما يصل إلى 4 وحدات |
| المراجعة | DKC |
كل من مخرجات الإرسال الـ 24 هي نموذج C (SPDT): تتوفر جميع المحطات المفتوحة عادة (NO) والمغلقة عادة (NC) والشائعة (COM) في شريط المحطة.
وبالنسبة لمصنعي الآلات، فإن استمارة الاتصال هذه توفر المرونة دون أجهزة إضافية.يمكن لمخرج واحد إغلاق دائرة مصباح حالة "تشغيل" في وقت واحد (NO) وفتح دائرة إغلاق "موقوفة" (NC). يقبل محطة COM أي جهد داخل تصنيف التبديل للريلا 120VAC الأحمال، 230VAC الأحمال، و 24VDC الأحمال توصيل إلى نفس البنك الخروج رله دون أجهزة العزل،لأن اتصال المرور منفصل عن التيار الكهربائي من إمدادات المنطق الداخلية لـ PLC.
لوحة التيار المتردد مع أجهزة مجال الجهد المختلط:الوحدة تتصل بشاحنة إمدادات التيار المتردد مباشرة.مخرجات الإرسال تغير بشكل مستقل لمواصلات المحرك 230VAC في مجموعة واحدة وصمامات الكهربائية 24VDC في مجموعة أخرى جميعها من نفس بنك الإرسال دون أجهزة فصل الجهد.
إحصاء دفعة الإنتاج:خطوط ناقلة متعددة كل منها تغذي مستشعر نبض إلى مدخل HSC. جميع العدادات 8 تعمل في وقت واحد، وتجمع أعداد المنتجات بين عمليات مسح البرنامج دون خسارة.
الأتمتة الموزعةأساس IC200UDR164-DKC بالإضافة إلى 4 وحدات توسيع تصل إلى 128 إجمالي إدخال / إخراج تغطي آلة كاملة دون الانتقال إلى بنية PLC أكبر.
س1: كيف يتعامل IC200UDR164-DKC مع المدخلات المنطقية الإيجابية والسلبية؟
جميع نقاط المدخلات الـ 40 تدعم كل من المنطق الإيجابي والسلبي (مصدر PNP ومغسلة NPN) من خلال تكوين الأسلاك.PNP (المنطق الإيجابي) الأسلاك جهاز الميدان لتزويد التيار في محطة المدخل؛ NPN (المنطق السلبي) الأسلاك التي تسحب التيار من المحطة إلى المشتركة. لا يتطلب تعيين المعلمات أو تعديل الأجهزة
س2: ما هي برامج البرمجة واللغات التي يدعمها IC200UDR164-DKC؟
Proficy Machine Edition هي بيئة البرمجة الرئيسية لـ VersaMax Micro PLC.يتم الاتصال بـ IC200UDR164-DKC عبر منفذ البرمجة RS-232C باستخدام كابل IC200CBL001 أو ما يعادله. تدعم إصدار Proficy Machine رسم بياني السلم (LD) وقائمة التعليمات (IL). البرنامج Logicmaster السابق متوافق أيضًا مع إصدارات البرمجيات الثابتة القديمة.
السؤال 3: هل يمكن لمخرجات الإرسال التبديل بين حمولات التيار المتردد والمتردد من نفس البنك الخارجي؟
أجل، كل محطة عامة (COM) لـ (فورم سي رلي) تقبل فولتاج إمدادات المجال بشكل مستقل عن المنطق الداخلي لـ (PLC)المخرجات المختلفة في نفس البنك يمكن أن تتحول مختلف مشاعل المجال في وقت واحد 1 رلاي في 120VAC، والمتجاورة عند 24VDC لأن اتصال كل رله معزول عن جميع الآخرين. تأكد من أن جهد الحمل المحدد والتيار ضمن قدرة التبديل المسموح بها في رله.
السؤال 4: ما هي أنواع وحدات التوسيع VersaMax Micro المتوافقة؟
وحدات التوسيع VersaMax Micro التي تغطي المدخلات الرقمية والمخرجات الرقمية (أنواع المرور والترانزستور) ، الإدخال / الإخراج التناظري ، وتكوينات الرقمية / التناظرية المشتركة متوافقة.ما يصل إلى أربع وحدات توسيع من أي مزيج توصيل إلى وحدة الاتصال توسيع القاعدةيتم استخدام كابل IC200CBL501 عادةً لربط وحدة التوسيع.
السؤال 5: ما هو وقت الإيقاف لمصدر الطاقة المتردد على IC200UDR164-DKC؟
The AC power supply section provides a hold-up time of 10 milliseconds at 85 to 100VAC input voltage — the PLC continues operating for 10ms after a supply dropout at low-line AC voltage before the internal DC bus collapsesعند فولتاج التغذية العادي ، يتجاوز وقت الإيقاف هذا الحد الأدنى. وهذا يحمي من انقطاعات خط التيار المتردد لفترة وجيزة مما يسبب توقف البرنامج غير الضروري.ذات أهمية خاصة في المنشآت ذات إمدادات الخدمات غير المستقرة.
