| مكان المنشأ | الولايات المتحدة الأمريكية |
| اسم العلامة التجارية | HAAS |
| إصدار الشهادات | CE RoHS |
| رقم الموديل | 65-4057ج |
رقم القطعة: 65-4057C
مرجع متقاطع: 65-4057A (مراجعة سابقة)
الشركة المصنعة: HAAS Automation, Inc. (الولايات المتحدة الأمريكية)
نوع المنتج: لوحة العاكس — لوحة القيادة
التطبيق: مراكز التشغيل الآلي الرأسية والمخارط CNC من HAAS
الوظيفة: دائرة تبديل طاقة العاكس لمحرك المغزل أو السيرفو

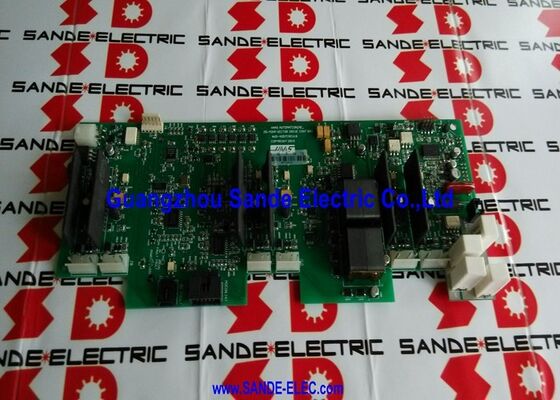

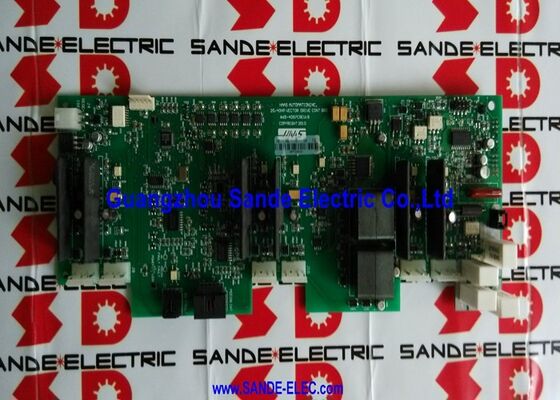

الـ 65-4057C هي لوحة العاكس — لوحة الدائرة الكهربائية لتبديل الطاقة داخل تجميع قيادة HAAS CNC. وظيفتها هي جوهر تشغيل القيادة: تحويل جهد ناقل التيار المستمر إلى خرج تيار متردد متغير التردد ومتغير الجهد الذي يقود المحرك. تحتوي على ترانزستورات تبديل الطاقة (عادةً IGBTs)، ودوائر مشغل البوابة، ودوائر الحماية التي تدير كل حدث تبديل.
في نظام القيادة الخاص بآلة HAAS، تتعرض لوحة العاكس لأعلى إجهاد كهربائي بين أي لوحة تحكم. يمر تيار المحرك الكامل من خلالها. كل تسارع، وتباطؤ، وتغيير في الحمل ينعكس في طلب التبديل على أجهزة IGBT ومشغلات البوابة الخاصة بها. إنها واحدة من أكثر نقاط الفشل شيوعًا في تجميع القيادة بعد عمر خدمة طويل.
تحمل الـ 65-4057C لاحقة المراجعة C، مما يشير إلى أنها المراجعة الإنتاجية الثالثة للوحة العاكس 65-4057. الإصدار السابق 65-4057A هو المراجعة الأولى. بين المراجعات، تدمج HAAS تحديثات المكونات أو تحسينات الدوائر مع الحفاظ على التوافق الوظيفي مع نفس تطبيق القيادة.
| الإصدار | المراجعة |
|---|---|
| 65-4057A | المراجعة الأولى |
| 65-4057C | المراجعة الثالثة (الحالية) |
المراجعة C هي أحدث إصدار إنتاجي. في معظم التطبيقات، يمكن أن تحل محل المراجعات السابقة مباشرة في نفس تجميع القيادة. تأكد من توافق تخطيط الموصلات المادية ومواضع التركيب قبل التركيب.
| المعلمة | القيمة |
|---|---|
| رقم القطعة | 65-4057C |
| مرجع متقاطع | 65-4057A |
| الشركة المصنعة | HAAS Automation |
| نوع المنتج | لوحة العاكس (لوحة القيادة) |
| التطبيق | قيادات HAAS CNC (مغزل / سيرفو) |
س1: تظهر آلة HAAS خطأ في القيادة على المغزل أو محور سيرفو. هل يمكن أن تكون الـ 65-4057C هي السبب؟
تشمل أخطاء القيادة المرتبطة بلوحة العاكس التيار الزائد، أو خطأ IGBT، أو خطأ اتصال القيادة على المحور أو المغزل المتأثر. قبل استبدال اللوحة، تحقق من فيوز ناقل التيار المستمر وتأكد من أن وحدة IGBT (إذا كانت منفصلة) ليست قصيرة. ينتج عن دائرة قصر IGBT خطأ قيادة فوري عند التشغيل ويمكن أن يتلف لوحة العاكس في نفس الوقت — اختبر IGBT قبل تركيب لوحة بديلة.
س2: كانت الـ 65-4057A هي اللوحة الأصلية في الآلة. هل يمكن للـ 65-4057C استبدالها مباشرة؟
تم تصميم المراجعة C كبديل وظيفي للمراجعات السابقة لنفس لوحة العاكس 65-4057. في معظم تطبيقات قيادة HAAS، يتم دعم الاستبدال المباشر. تأكد من تطابق تخطيط الموصلات المادية ومواضع التركيب قبل التركيب.
س3: ما الذي يسبب الفشل المبكر للوحات العاكس مثل الـ 65-4057C في الخدمة؟
الإجهاد الحراري الناتج عن دورات الطاقة المتكررة، وتدهور أجهزة العزل الضوئي لمشغل البوابة بسبب عمر الخدمة الطويل، والجهد الزائد العابر لناقل التيار المستمر بسبب مشاكل كابل المحرك أو اضطرابات الإمداد، وتلوث سائل التبريد أو الزيت الذي يصل إلى لوحة الدائرة المطبوعة هي الأسباب الأكثر شيوعًا. يضمن تشغيل نظام تبريد خزانة القيادة وحالة جيدة لتوصيلات كابل المحرك إطالة عمر خدمة لوحة العاكس بشكل كبير.
س4: هل يمكن إصلاح الـ 65-4057C على مستوى المكونات إذا فشل IGBT أو مشغل البوابة؟
نعم. يمكن لشركات إصلاح قيادة HAAS المتخصصة معالجة الأعطال على مستوى المكونات — استبدال IGBT، واستبدال IC مشغل البوابة، وإصلاح الموصلات التالفة — شريطة أن يكون ركيزة لوحة الدائرة المطبوعة وهيكل المسارات سليمين. يعتبر الإصلاح على مستوى المكونات قابلاً للتطبيق بشكل خاص عندما تكون اللوحات البديلة ذات أوقات تسليم طويلة. اطلب اختبار الحمل الديناميكي كجزء من التحقق من الإصلاح.
س5: هل الـ 65-4057C متاحة كقطعة جديدة، أم فقط مجددة؟
تدور كل من الوحدات الجديدة والمجددة المختبرة في سوق قطع غيار قيادة HAAS. تحتفظ شركات قطع غيار HAAS CNC المتخصصة وخدمات إصلاح القيادة بمخزون تبادل. تقدم Precision Zone والمتاجر المتخصصة المماثلة اختبار الحمل الديناميكي للوحدات التي تم إصلاحها. اطلب شهادة اختبار وظيفي قبل قبول أي توريد.
