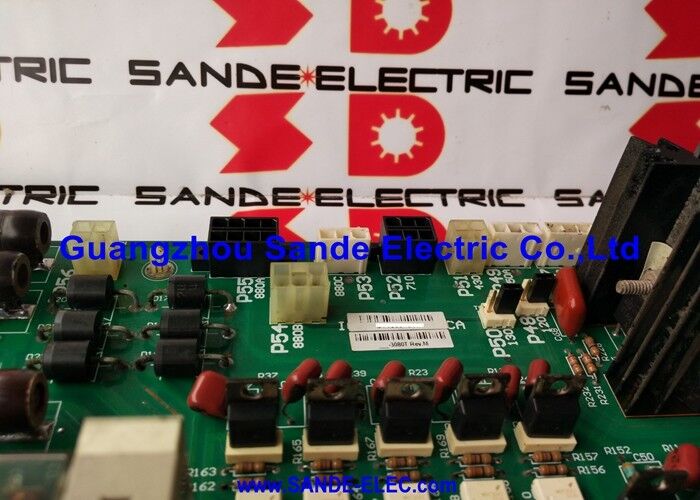

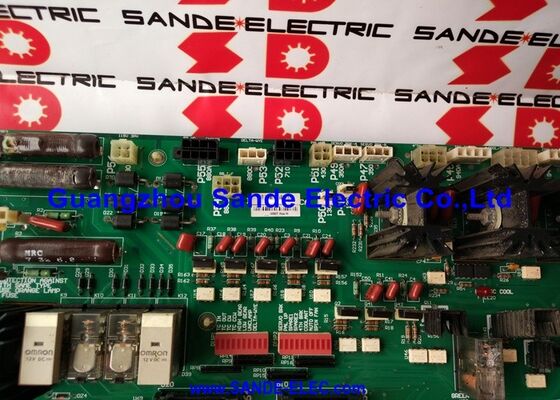

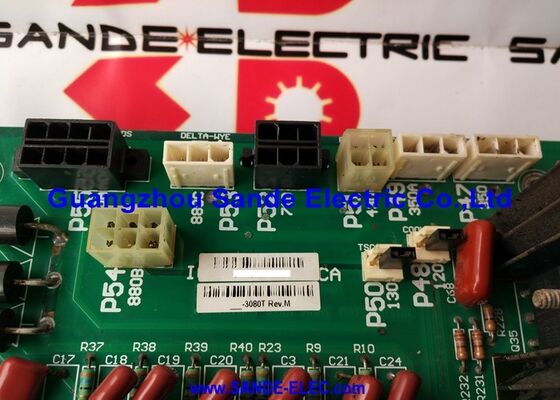

لوحة الدخول والخروج 3080T 3O8OT 3080T

HAAS 3080T ∙ ∙ لوحة CNC I/O ∙ 32-3080T مدخل / مخرج للوحة PCB لآلات سلسلة VF و SL

رقم الجزء:3080T / 32-3080T

مرجع متقاطع:32-3083T، 65-3283A، 65-3283B، 32-3800R، 3284B

المصنع:HAAS Automation، Inc. (الولايات المتحدة الأمريكية)

الإدخال والخروج في مركز تحكم الآلة في HAAS

3080T هي لوحة I / O (إدخال / إخراج) لآلات HAAS VF و SL CNC. إنها تتعامل مع تبادل الإشارات الرقمية بين وحدة التحكم CNC والأجهزة الميدانية للآلةالمواد الكهربائيةكل مدخلات الآلة التي يقرأها وكل مخرجات الآلة التي يأمر بها تمر عبر هذه اللوحة

في الخزانة الكهربائية HAAS ، يعمل 3080T جنبا إلى جنب مع مجموعتين حيويتين أخريين: مصدر الطاقة منخفض الجهد (LVPS ‬ النماذج SP1730 أو S1828 ،كل من الكوندور الموردة) ومجلس توزيع الطاقة (4078L)يوفر LVPS السكك الحديدية المستمرة المنخفضة الجهد الخاضعة للتنظيم (5 فولت ، 12 فولت ، و -12 فولت) التي تدعم المعالج ولوحات التحكم.

طرق الطائرة التي توفر للحمولات المناسبة. يعتمد 3080T على كل منهما للعمل. عادة ما يؤدي فشل أي من الثلاثة إلى إيقاف تشغيل قسم التحكم في الآلة.

الإشارات المتقاطعة والمتغيرات رقم الجزء

يشار إلى 3080T أيضًا تحت نظام أجزاء HAAS باسم 32-3080T. تظهر لوحات 32-3083T و 65-3283A و 65-3283B ذات الصلة في نفس عائلة لوحات الإدخال / الإخراج لمنصات VF / SL من فصول مختلفة.تأكد دائما من التغيير الصحيح من ملصق اللوحة المثبتة قبل طلب استبدال.

المواصفات الرئيسية

الأسئلة الشائعة

السؤال 1: جهاز HAAS يظهر إنذار 9924 (سيطرة و إي او بورد الاتصالات فقدت). هل 3080T هو السبب؟

إنذار 9924 هو مؤشر مباشر على فقدان الاتصال بين لوحة المعالج الرئيسي ولوحة الإدخال / الإخراجتحقق من اتصالات كابلات الشريط بين لوحة المعالج ولوحة الإدخال / الإخراجتأكد أيضاً من أن فولتاج إمدادات LVPS ضمن المواصفات. إذا ظلت الاتصالات مفقودة مع الكابلات المؤكدة والإمدادات، فقد فشلت لوحة 3080T.

السؤال الثاني: آلة HAAS لا تستجيب تماماً ‬ لا يوجد عرض، لا يوجد أضواء لوحة. هل الخطأ في 3080T أم SP1730 LVPS؟

عدم الاستجابة الكاملة بدون أضواء الشاشة أو اللوحة تشير أولاً إلى SP1730/S1828 LVPS ، وليس لوحة الإدخال / الإخراج. بدون LVPS التي توفر 5V و 12V و - 12V ،لا يمكن لمعالج ولا لوحة الإدخال / الإخراج العملقم بقياس الجهد الثانوي لـ LVPS قبل استبدال لوحة الإدخال / الإخراج. إذا كان أي سكة حديد إمداد غائباً أو خارج المواصفات ، قم بالاتصال بـ LVPS أولاً.

السؤال 3: هل يتطلب استبدال لوحة 3080T I/O أي تغييرات في معايير الآلة؟

لا. 3080T هي لوحة واجهة إدخال / إخراج رقمية. إنها لا تحتوي على معايير آلة. جميع معايير HAAS تقع في ذاكرة بطارية بطارية المعالج. بعد استبدال مثلها،الآلة تقرأ معاييرها بشكل طبيعي عند تشغيل.

السؤال 4: تظهر 3080T وعدة من أنواعها المرجعية في القوائم. أي منها صحيح لجهاز معين؟

تأكيد رقم الجزء من ملصق اللوحة المثبتة في الجهاز. أرقام الجزء HAAS المرئية على ملصق اللوحة (3080T ، 32-3083T ، 65-3283A ، إلخ) تحدد التغير الدقيق المثبت.الرقم التسلسلي للآلة وتاريخ تصنيعها يساعد أيضاً أخصائي قطع الغيار في HAAS على التأكد من التغيير الصحيح.

السؤال 5: من أين تأتي آلة استبدال 3080T لآلة HAAS القديمة؟

متاجر مصنع هااس تحتوي على قطع الغيار الحالية للآلات ضمن نطاق خدماتهاالشركات في سوق ما بعد التصنيع الرقمي ، بما في ذلك الخدمات المتخصصة في إصلاح لوحات HAAS وتغييرها ، هي المصدر الرئيسياطلب شهادة اختبار وظيفي قبل قبول لوحة التبادل.
