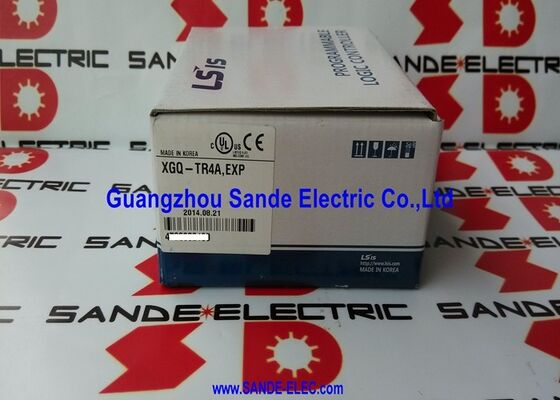

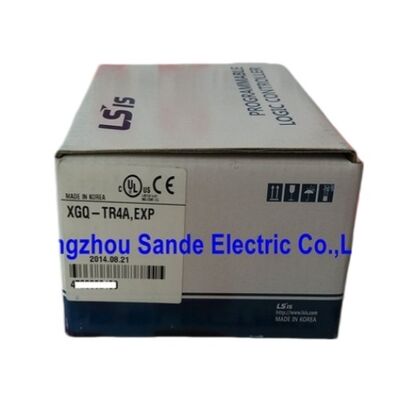

LS PLC XGQ-TR4A وحدة تحكم منطقية قابلة للبرمجة XGT Series Output Module XGQ-TR4A,EXP XGQ-TR4A

إل إس إلكتريك XGQ-TR4A | وحدة إخراج ترانزستور حوض NPN ذات 32 نقطة XGK - تيار مستمر 12/24 فولت / 0.1 أمبير لكل نقطة / 2 أمبير مشترك / قارنة ضوئية / ≥1 مللي ثانية

NPN Sink - ماذا يعني بالنسبة للأسلاك الميدانية

XGQ-TR4A هو البديل NPN (الحوض) لوحدة إخراج الترانزستور XGK ذات 32 نقطة. نظيره PNP (المصدر) هو XGQ-TR4B. يعد التمييز أمرًا أساسيًا في الأسلاك الميدانية:

NPN (الحوض) — XGQ-TR4A:يوفر كل ترانزستور مخرج مسار العودة إلى COM (0V). يتصل الطرف الموجب للإمداد الميداني بالحمل؛ يقوم الترانزستور بتوصيل الطرف الآخر للحمل بـ COM عند تشغيل الأمر. التدفقات الحالية من العرض → الحمل → الترانزستور → COM.

PNP (المصدر) – XGQ-TR4B:يوفر كل ترانزستور العرض الإيجابي. COM يحمل 24 فولت؛ يقوم الترانزستور بتوصيل 24 فولت بالحمل عند تشغيل الأمر. التدفقات الحالية من COM → الترانزستور → تحميل → 0V.

إذا كانت الأجهزة الميدانية تحتوي على طرف واحد متصل بالحافلة الموجبة 24 فولت وتتطلب عودة مبدلة إلى 0 فولت، فإن NPN صحيح. إذا كانت الأجهزة متصلة بجهد 0 فولت وتتطلب مصدر إمداد بجهد 24 فولت، فإن PNP صحيح. يؤدي تحديد النوع الخاطئ إلى إنتاج أسلاك حيث لا يكون للمخرجات أي تأثير بغض النظر عن حالة البرنامج.

المواصفات الرئيسية

2أ الحد المشترك – القيد العملي

كل نقطة يمكن أن تغرق 0.1 أمبير؛ تتم مشاركة المحطة المشتركة بحد أقصى 2A. مع وجود 32 نقطة عند 0.1 أمبير لكل منها، سيصل التيار المتزامن إلى 3.2 أمبير - وهو ما يتجاوز الحد المسموح به. في الممارسة العملية:

• عند 0.1 أمبير لكل نقطة: الحد الأقصى20 مخرجًا في وقت واحد(20 × 0.1 أمبير = 2.0 أمبير)
• عند 0.05 أمبير لكل نقطة (ملف لولبي 50 مللي أمبير): جميع المخرجات الـ 32 = 1.6 أمبير - ضمن الحد
• عند 0.06 أمبير لكل نقطة: الكل 32 = 1.92 أمبير - ضمن الحد

معظم الأحمال في العالم الحقيقي - ملفات الملف اللولبي 24VDC، وملفات ترحيل الإشارة، ومؤشرات LED - تسحب 30-60 مللي أمبير. بالنسبة لهذه، يظل 32 مخرجًا نشطًا متزامنًا جيدًا ضمن الحد المشترك 2A. لا يهم القيد إلا في التطبيقات الكثيفة التي تقود العديد من الأحمال ذات التيار العالي في وقت واحد.

سيناريوهات التطبيق

ألواح الصمامات الهوائية:32 صمامًا تجريبيًا بجهد 24 فولت تيار مستمر، 50-80 مللي أمبير لكل منهما. يقترب إجمالي التيار عند 70 مللي أمبير × 32 = 2.24 أمبير ولكنه يعتمد على التنشيط المتزامن - في التطبيقات الدورية حيث لا تعمل جميع الصمامات في وقت واحد، ضمن حد 2 أمبير.

قيادة تتابع الإشارة:تعمل مخرجات XGQ-TR4A على تشغيل مدخلات ملف الترحيل 24VDC (30-50 مللي أمبير لكل منهما). جميع الـ 32 في وقت واحد = 0.96–1.6A — ضمن الحد المشترك.

لوحات مؤشر LED:32 مؤشر حالة عند 20 مللي أمبير لكل منها. جميع العناصر الـ 32 النشطة = 0.64 أمبير — لا يوجد أي قيد.

التعليمات

س 1: هل يمكن لمخرجات NPN أن تقود الأحمال الحثية (ملفات الملف اللولبي) مباشرة؟

نعم، ضمن حد 0.1A لكل نقطة. تولد الأحمال الحثية ارتفاعًا في المجالات الكهرومغناطيسية الخلفية عند إيقاف تشغيلها - يتم قمعها باستخدام صمام ثنائي حر عبر الملف (الكاثود إلى الإمداد الموجب، والأنود إلى الطرف المبدل). بدون قمع، يؤدي المجال الكهرومغناطيسي الخلفي إلى تدهور عمر الترانزستور ويمكن أن يتسبب في تبديل زائف للأسلاك المجاورة. تحقق مما إذا كان ملف الملف اللولبي المحدد يتضمن بالفعل قمعًا داخليًا.

س2: ماذا يعني زمن الاستجابة ≥1 مللي ثانية للتطبيقات الحقيقية؟

إن تأخير الترانزستور بمقدار 1 مللي ثانية - من أمر إخراج PLC إلى تغيير الحالة الطرفية - لا يكاد يذكر بالنسبة لتطبيقات صمام الملف اللولبي والناقل والمؤشر حيث يستجيب الجهاز المتحكم فيه خلال 10-100 مللي ثانية. بالنسبة للتوقيت الدقيق بالميكروثانية (توليد نبض المحرك السائر)، يلزم وجود وحدة إخراج نبض مخصصة عالية السرعة؛ وحدة الترانزستور القياسية ليست مناسبة.

س3: هل XGQ-TR4A متوافق مع XGB Compact PLC؟

لا، إن XGQ-TR4A عبارة عن وحدة إدخال/إخراج لناقل PLC المعياري XGK. يستخدم XGB تنسيق ناقل توسعة مختلفًا مع وحدات التوسعة الخاصة به. بالنسبة لأنظمة XGB، يجب تحديد وحدة إخراج ترانزستور سلسلة XGB المناسبة.

س 4: كيف يتم التحقق من XGQ-TR4A المستخدم قبل التثبيت؟

قم بالتركيب في قاعدة XGK، وقم بتشغيل النظام، وتحكم في تشغيل وإيقاف كل قناة من القنوات الـ 32 بشكل فردي عبر برنامج اختبار أو وظيفة تشخيصية. تحقق في كل محطة إخراج: .20.2 فولت عند التشغيل؛ يطفو لتزويد الجهد عند إيقاف التشغيل. أي قناة تبقى بالقرب من 0V عندما يتم أمر إيقاف التشغيل (عالقة مغلقة) أو تفشل في السحب أقل من 0.2 فولت عندما تكون في وضع التشغيل (عالقة مفتوحة) بها ترانزستور فاشل. تأكد من أن سلوك LED يطابق حالات التشغيل/الإيقاف المتوقعة طوال الوقت.

س5: أين يتم الحصول على XGQ-TR4A بعد التوقف؟

من خلال سوق ما بعد البيع لشركة LS Electric XGK — تجار قطع غيار الأتمتة الصناعية وموردي الفائض الذين تم اختبارهم. طلب الوحدات المختبرة مع التحقق من القناة الفردية. تأكد من XGQ-TR4A (NPN، 32 نقطة) مقابل XGQ-TR4B (PNP، 32 نقطة) قبل الطلب - يعد التمييز بين NPN/PNP أمرًا بالغ الأهمية لتوافق الأسلاك.
