جهاز تحكم منطقي قابل للبرمجة
>
|
| مكان المنشأ | اليابان |
| اسم العلامة التجارية | OMRON |
| إصدار الشهادات | CE ROHS |

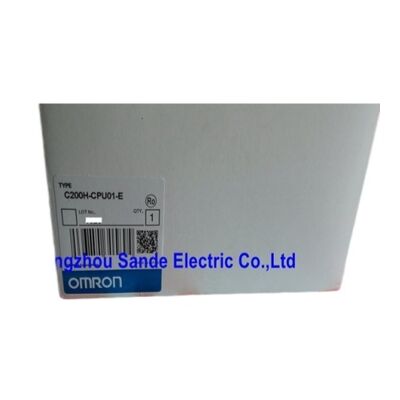

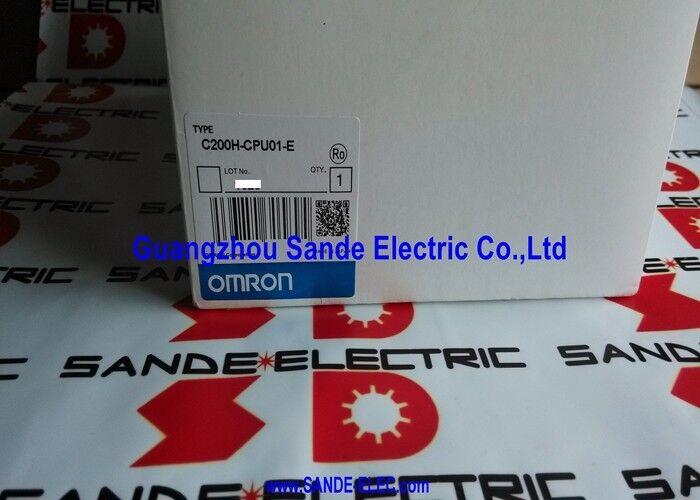

| رقم الموديل | C200H-CPU01-E |
الـأومرون C200H-CPU01-Eهي وحدة وحدة المعالجة المركزية الأساسية في سلسلة وحدة التحكم المبرمجة SYSMAC C200H من شركة Omron الوحدة التي تجمع بين دماغ معالجة PLC مع مصدر الطاقة المتردد الخاص بها في وحدة واحدة قابلة للتركيب على الرف.
كان هذا التصميم المتكامل إمدادات الطاقة و وحدة المعالجة المركزية في وحدة واحدة كان مميزاً لهيكل C200H: كان المهندسون بحاجة فقط إلى اختيار الطائرة الخلفية المناسبة (ثلاثة، خمسة، ثمانية أو عشرة فتحات)تثبيت CPU01 في وضعية CPU المحددة، وإضافة وحدات الإدخال والإخراج ووحدات الوظائف الخاصة ووحدات الاتصالات إلى الفتحات المتبقية.
كان C200H هو PLC وسط المدى من Omron خلال الثمانينيات وحتى التسعينيات ، and the -E suffix on the C200H-CPU01-E indicates the European (international) market variant — the version with the full 100–240VAC operating range that accommodates both 120VAC and 230VAC power supplies without requiring different hardware for different regions.
يمنح نطاق الجهد الممتد من 85 ′′ 132VAC / 170 ′′ 264VAC الوحدة قدرًا كبيرًا من التسامح مع انخفاض الجهد التغذوي ،فائدة عملية في البيئات الصناعية حيث جودة الجهد ليست مثالية دائما.
يضع مركز CPU01 داخل عائلة CPU C200H كـ CPU من المستوى الابتدائي ، وهي أكثر قدرات المعالجة أساسية في مجموعة C200H.الذاكرة البرمجية 4K كلمة تتعامل مع تسلسل الآلة مباشرة، المنطق النقل، وبرامج التحكم العامة.
بالنسبة للتطبيقات التي تتطلب برامج أكبر ، يوفر فتحة كاسيت الذاكرة مسار التوسع: يمكن إدخال كاسيت EPROM أو EEPROM لتوسيع تخزين البرامج ،مع متغير EEPROM يسمح بتحديث البرامج في الميدان دون محوه UV.
بالنسبة للتطبيقات التي تحتاج إلى المزيد من قوة المعالجة، وضعت أومرون C200H-CPU03-E (8K كلمة) و C200H-CPU11-E (32K كلمة) فوق CPU01 في عائلة C200H.
| المعلم | القيمة |
|---|---|
| الجهد المدخل | 100-120 فولت أو 200-240 فولت |
| النطاق الموسع | 85132VAC / 170264VAC |
| التكرار | 50/60 هرتز |
| استهلاك الطاقة | 120VA |
| الخروج (5VDC) | 3A |
| فيوز الطاقة | 5VDC، 2A |
| ذاكرة البرنامج | كلمات 4K |
| التعليمات | 145 |
| التشغيل الاحتياطي. | 0 إلى +55 درجة مئوية |
| تصنيف الملكية الفكرية | IP30 |
| الحد الأقصى، رفوف التوسع | 2 |
| كاسيت ذاكرة | EPROM / EEPROM |
إمدادات الطاقة المتغيرة المدمجة في C200H-CPU01-E هي واحدة من الميزات المحددة التي فصلت تصميم C200H عن بعض وحدات التحكم الآلي المعاصرة التي تتطلب وحدات إمدادات طاقة منفصلة.
إن دمج الطاقة في وحدة وحدة المعالجة المركزية يسهل تكوين الطائرة الخلفية:يقوم المهندس بتثبيت وحدة واحدة (CPU01) ويتم التعامل مع جميع تحويلات الطاقة لـ CPU ورف الدخول / الخروج داخلياً.
يقدم مخرج 5VDC ، 3A طاقة المنطق الخلفي لجميع الوحدات المثبتة في رف وحدة المعالجة المركزية وأي رف توسيع متصل عن طريق كابل التوسيع.
يُعكس الاستهلاك الاسمي 120 فاو الطاقة الإجمالية المستهلكة من مصدر التيار المتردد في ظل ظروف تشغيل طبيعية.
يحمي فيوز الطاقة 5VDC ، 2A خط الخروج المتردد إذا كانت الوحدة تسبب استهلاكًا مفرطًا للتيار ، فإن الفيوز ينفجر بدلاً من السماح لـ CPU أو وحدات أخرى بالتلف بسبب التيار الزائد.
استبدال الفتيل هو مهمة صيانة تستعيد التشغيل بعد تحديد حالة الخطأ وتصحيحها.
The extended operating voltage range (85–132VAC / 170–264VAC beyond the rated ranges) is particularly relevant in installations where the local power infrastructure is prone to voltage fluctuations — common in some manufacturing environments where large motor starts، معدات اللحام، أو الأحمال المتغيرة تؤثر على جودة الإمدادات.
C200H-CPU01-E يتحمل هذه الاختلافات ويستمر في العمل من خلال انخفاضات التوتر العابرة التي قد تؤثر على المعدات الأقل تسامحا.
يتقبل جهاز C200H الخلفي الوحدات في فتحاتها المرقمة ، حيث يحتل CPU01-E موقف CPU المحدد (عادةً فتحة اليسار). تقبل الفتحات المتبقية:
وحدات الإدخال والإخراجوحدات الدخول الرقمية التي تقبل مستويات إشارة 24VDC أو 100VAC أو مستويات إشارة أخرى؛ وحدات الإخراج الرقمية مع مخرجات رلاي أو ترانزستور أو ترياك؛ وحدات إدخال/إخراج التناظرية لإشارات الجهد والتيار.
وحدات وظائف خاصةوحدات العداد عالية السرعة، وحدات التحكم في الموقف، وحدات التحكم في درجة الحرارة، ووحدات وظيفية أخرى محددة للتطبيقات التي تمدد قدرات وحدة المعالجة المركزية إلى ما وراء إدخال/إخراج منفصل أساسي.
وحدات الاتصالربط المضيف (RS-232C SYSMAC Link إلى أجهزة الكمبيوتر المضيفة) ، PC Link (لمشاركة البيانات من PLC إلى PLC) ، Remote I/O (لتمديد I/O إلى الرفات البعيدة) ، ووحدات SYSMAC NET Link.
يضم رف وحدة المعالجة المركزية الوحدات المثبتة ومخرجات مصدر الطاقة الخاصة بـ CPU01. يتم توصيل رفين إضافيين للتوسيع عبر كابلات سلسلة C200H-CN ،كل إضافة المزيد من الفتحات لإدخال/خروج إضافي.
تغطي هذه الحد الأقصى من ثلاثة رفات معظم تطبيقات تحكم الآلات المتوسطة النطاق ضمن نطاق منصة C200H.
تتضمن ذاكرة البرنامج الأساسية لـ 4K كلمة من C200H-CPU01-E برامج تحكم بسيطة للآلات.
عندما يتطلب التطبيق المزيد من البرامج الكبيرة مع مكتبات البرامج الفرعية الموسعة، وأكثر من سجلات البيانات،أو البرامج التي تقترب من 8K الكلمات فتحة كاسيت الذاكرة يوفر مسار الأجهزة للتوسع.
الـكاسيت EPROM (C200H-MP16K)يمتد الذاكرة إلى 16K كلمة.
يتم برمجته من المصنع أو برمجته بمبرمج جهاز قابل للطاقة فوق البنفسجيةجعله مناسبًا للتنفيذات الإنتاجية حيث يتم الانتهاء من البرنامج ويتطلب الحماية من التعديل غير المقصود.
لا يمكن إعادة برمجة EPROM دون مسح الأشعة فوق البنفسجية، مما يجعلها مناسبة لبرامج الإنتاج المستقرة.
الـكاسيت EEPROM (C200H-ME16K)كما تمتد إلى 16K الكلمات ولكن يسمح إعادة البرمجة الكهربائية يمكن تحديث البرنامج في الميدان باستخدام جهاز البرمجة ، دون إزالة الكاسيت أو استخدام محوه الأشعة فوق البنفسجية.
هذه المرونة تجعل كاسيت EEPROM الخيار المفضل للتركيبات حيث يتطلب البرنامج التحديثات الدورية، وتعديل المعلمات،أو تغييرات في الوصفة خلال عمر المعدات.
السؤال 1: C200H-CPU01-E لديها 4K كلمات من ذاكرة البرنامج. هل هذا يكفي لمعظم تطبيقات C200H؟
4K الكلمات هي سعة الدخول في نطاق وحدة المعالجة المركزية C200H مناسبة لبرامج تسلسل الآلة المعقدة بشكل معتدل باستخدام منطق السلم مع توقيتات، العدادات، تعليمات المقارنة،و منطق المدخلات والمخرجات القياسية.
برنامج نموذجي لنقل مع عشر محطات، ثمانية قفلات، ستة ظروف خطأ، والاتصالات HMI الأساسية قد تشغل 1500 ∼ 2500 كلمة، والتي تناسب بشكل مريح في 4K.البرامج التي تشمل التلاعب بالبيانات بشكل واسع، أو جداول البحث الكبيرة ، أو السلاسل المنطقية المتسلسلة الطويلة جدًا قد تتجاوز 4K وتتطلب إما توسيع كيسة الذاكرة أو ترقية إلى C200H-CPU03-E (8K كلمات) أو C200H-CPU11-E (32K كلمات).
السؤال الثاني: هل يمكن لـ C200H-CPU01-E التواصل مباشرة مع جهاز كمبيوتر حديث يعمل بنظام ويندوز للبرمجة؟
لا يحتوي C200H-CPU01-E على منفذ RS-232C مدمج على CPU01 نفسها ̇ التواصل مع جهاز البرمجة يستخدم منفذ الطرفي ومحكمة البرمجة المناسبة أو محول.
Omron's CX-Programmer software (which superseded the older SYSMAC Support Software) supports C200H series programming and connects via an appropriate RS-232C adapter between the PC and the C200H peripheral port.
قد يكون هناك حاجة إلى محول USB إلى RS232C على أجهزة الكمبيوتر الشخصية الحديثة التي تفتقر إلى منافذ RS-232C الأصلية.
بدلاً من ذلك ، توفر وحدات اتصال ربط المضيف المثبتة في الطائرة الخلفية اتصال RS-232C لـ SCADA والوصول إلى البرمجة.
السؤال 3: ما هو الحد الأقصى لعدد نقاط الإدخال / الإخراج لنظام C200H باستخدام CPU01-E؟
تعتمد إجمالي قدرة الإدخال والإخراج لنظام C200H على عدد ونوع وحدات الإدخال والإخراج المثبتة عبر رف وحدة المعالجة المركزية وما يصل إلى اثنين من رفات التوسيع. تساهم كل وحدة إدخال/إخراج بـ 8 أو 16 أو 32 نقطة إدخال/إخراج.
مع ما لا يزيد عن ثلاثة رفوف وتكوينات وحدات الإدخال / الإخراج القياسية ، يمكن أن يصل نظام C200H عادة إلى عدة مئات من نقاط الإدخال / الإخراج المنفصلة.
الحد الأقصى الدقيق يعتمد على اختيار الوحدة المحددة ، وأحجام الطائرة الخلفية ، وقدرة إمدادات الطاقة 5VDC ،3A الخروج من CPU01-E يحد من إجمالي استهلاك التيار الحالي لجميع الوحدات المثبتة.
تتجاوز الأنظمة التي تتطلب أعداد إدخالات وإخراجات كبيرة جدًا قدرة C200H-CPU01-E على توفير الطاقة وتتطلب تخطيطًا دقيقًا للميزانية الحالية أو التقدم إلى متغير CPU ذو طاقة أعلى.
السؤال 4: C200H-CPU01-E لديه فيوز طاقة 2A. هل يمكن استبداله في الميدان؟
نعم، فيوز الطاقة 5VDC، 2A على C200H-CPU01-E هو مكون قابل للاستبدال.يجب استبدال الفتيل بعد تحديد السبب الجذري وتصحيحه.
استبدال الفتيل دون حل العيب الأساسي سيؤدي إلى انفجار الفتيل الاستبدالي مرة أخرى على الفور.
يتم تحديد نوع الفتيل الصحيح في دليل الأجهزة C200H using باستخدام تصنيف خاطئ للفتيل قد يوفر حماية غير كافية أو يسبب رحلات مزعجة في ظل ظروف تشغيل طبيعية.
السؤال 5: هل C200H-CPU01-E متوافق مع وحدات التحكم الآلي الحالية من سلسلة CJ و NJ من Omron لمشاركة البيانات؟
يستخدم C200H-CPU01-E بروتوكولات الاتصال القديمة SYSMAC Link و Host Link التي ليست متوافقة مباشرة مع سلسلة CJ2 أو NJ الحالية من Omron دون تحويل البروتوكول.
بالنسبة للأنظمة القديمة التي يحتاج فيها C200H ومركز تحكم Omron CJ/NJ الحديث إلى تبادل البيانات،يمكن تركيب وحدة اتصال متسلسلة مع بروتوكول ربط المضيف المناسب في رف C200H، في حين أن جهاز التحكم الحديث يستخدم اتصاله الخاص بـ Ethernet أو EtherNet / IP مع تحويل البروتوكول الذي يتم التعامل معه إما في البرنامج أو عبر جهاز بوابة.
الاندماج المباشر على مستوى العلامة بين C200H والتحكمات الحديثة غير متاح بدون هذه الطبقة الترجمية.
