| مكان المنشأ | اليابان |
| اسم العلامة التجارية | OMRON |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | C200HE-CPU42-E |

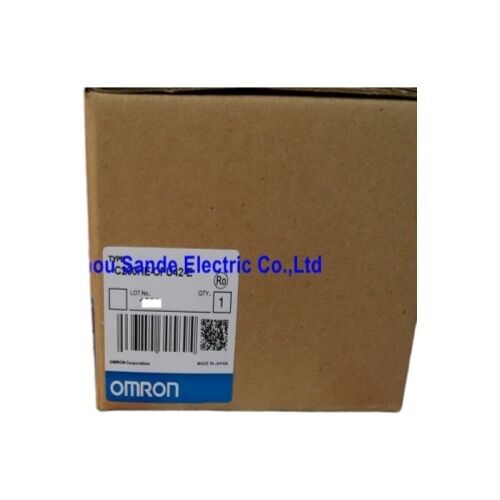

رقم الجزء:C200HE-CPU42-E
المصنع:أومرون (اليابان)
نوع المنتج:وحدة وحدة معالجة الحاسب الآلي PLC C200Hα Series
المسلسل:C200HE (C200Hα)
C200HE-CPU42-E هي وحدة وحدة المعالجة المركزية متوسطة النطاق في عائلة Omron C200Hα ، وهي منصة PLC التي حددت عرض أوتوماتيك Omron خلال التسعينيات وأوائل الألفية.هذه الأنظمة لا تزال قيد الاستخدام النشط في مرافق الإنتاج في جميع أنحاء العالم، والسبب الرئيسي للمستخدمين مصدر هذه وحدة المعالجة المركزية هو الاستمرارية: الحفاظ على هيكل البرنامج الأصلي، ترتيب الأسلاك، ورسم خرائط الإدخال / الإخراج سليمة دون إعادة هندسة نظام التحكم.
في 7.2K كلمة من قدرة البرنامج و 880 نقطة إدخال / إخراج أقصى عبر اثنين من رفات التوسع، وC200HE-CPU42-E تغطي التحكم في آلة متوسطة النطاقأنظمة النقل، وتجهيزات التعبئة والتغليف دون الحاجة إلى وحدة معالجة معقدة أكثر مما يحتاجه التطبيق بالفعل.سرعة التنفيذ الأساسية 3 μs وضعه أعلى بكثير من الحد الأدنى لوظائف التحكم في التسلسل.
يمنح منفذ RS-232C المدمج ومساحة لوحة الاتصالات معا النظام مسارين اتصال مستقلين: RS-232C للبرمجة ، المراقبة ، أو اتصال HMI ،ومساحة لوحة الاتصالات لتوسيع الشبكة مثل DeviceNet، PROFIBUS ، أو لوحة Ethernet. لمهندسي الصيانة الذين يعملون على نظام C200H مثبت ، يعني هذا المزيج أن خيارات الاتصال لا تقتصر على منفذ سلسلة أساسي.
يغطي احتياطي الذاكرة سجلات بيانات الموارد البشرية ، ومجال بيانات الواقع الواقعي ، وقيم المعادلة الحالية ، وبيانات DM ، وبيانات الساعة أثناء إيقاف التشغيل. بطارية الاحتياطي لديها عمر خدمة نموذجي قدره 5 سنوات عند 25 درجة مئوية.عندما يظهر إنذار البطارية، يجب استبدالها بـ PLC مشغلة
| المعلم | القيمة |
|---|---|
| قدرة البرنامج | 7. ألفي كلمة |
| قدرة الـ DM | 6K كلمة |
| الحد الأقصى لإدخال/إخراج | 880 نقطة |
| السرعة الأساسية | 0.3 μs دقيقة |
| الميناء المدمج | RS-232C |
| مجلس الاتصالات | نعم (1 فتحة) |
| رفوف التوسيع | ما يصل إلى 2 |
| وحدات إدخال / إخراج خاصة | ما يصل إلى 10 |
| عمر البطارية | 5 سنوات عند 25 درجة مئوية |
س1: ما هو C200HE-CPU42-E المستخدمة؟
هي وحدة وحدة المعالجة المركزية لأنظمة PLC القائمة على C200H تنفيذ برامج السلم ، وإدارة مسح الإدخال / الإخراج ، وتنسيق وحدات التوسع ، ومعالجة الاتصالات RS-232C.تطبيقات نموذجية تشمل معدات الإنتاج، آلات التجميع، ومراقبة الناقل في المنشآت الحالية C200H.
س2: ما الذي يميز CPU42-E عن CPU32-E في نفس السلسلة؟
كلاهما من وحدة المعالجة المركزية C200HE، ولكن CPU42-E توفر 7.2K كلمات من سعة البرنامج مقابل كلمات 3.2K من CPU32-E، وتدعم منفذ RS-232C (ميزة CPU4x).CPU42-E هو الاختيار الصحيح عندما يتطلب البرنامج المثبت ذاكرة أكبر أو في البناء في منفذ سلسلة.
السؤال 3: هل لدى C200HE-CPU42-E منفذ اتصال مدمج؟
نعم يوجد منفذ RS-232C واحد مدمج بالإضافة إلى ذلك، فتحة لوحة الاتصالات تقبل لوحات الشبكة الاختيارية لـ DeviceNet أو Ethernet أو بروتوكولات أخرى،إعطاء النظام مسار اتصال مستقل ثاني.
س4: كم وحدة توسيع يمكن أن تدعم C200HE-CPU42-E؟
ما يصل إلى 2 رف إدخال / إخراج توسيعي ، و 10 وحدة إدخال / إخراج خاصة ، و 10 وحدة إدخال / إخراج عالية الكثافة من المجموعة 2 مما يسمح للنظام بالنمو إلى أبعد من رف وحدة المعالجة المركزية الأساسية مع البقاء ضمن بنية C200HE.
السؤال 5: هل مازال C200HE-CPU42-E متاح لنظام C200H في الإنتاج؟
تم إيقاف إنتاج منصة C200H من قبل شركة أومرون. يتم الحصول على وحدة المعالجة المركزية البديلة من خلال سوق PLC الصناعية بعد الاختبار ٪ والوحدات التبادلية متوفرة على نطاق واسع.CPU42-E من مصدر متوافق هو استبدال مباشر لا يتطلب أي برنامج أو التشغيل تغييرات لتحويل مثلها.
