جهاز تحكم منطقي قابل للبرمجة
>
|
| مكان المنشأ | اليابان |
| اسم العلامة التجارية | OMRON |
| إصدار الشهادات | CE RoHS |

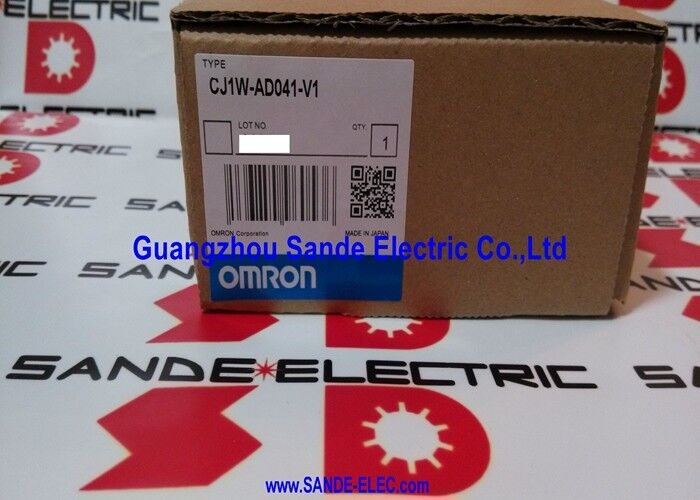

| رقم الموديل | CJ1W-AD041-V1 |
يقوم جهاز CJ1W-AD041-V1 بتكوين كل قناة من قنوات الدخول الأربعة بشكل مستقل. جميع نطاقات الإشارة الخمسة 1 5V ، 0 5V ، 0 10V ، ± 10V ،و 4 ′′ 20mA ′′ متوفرة على أي قناة دون قفزات أجهزة أو مفاتيحيتم تعيين النطاق في جدول معايير إدخال وإخراج وحدة المعالجة المركزية CJ.
هذه الاستقلالية لكل قناة عملية لصناديق أجهزة الإشارة المختلطة: القناة 1 تقرأ جهاز إرسال ضغط 4 ′′ 20mA ، القناة 2 تقرأ رد فعل خدمة ± 10 فولت ،القناة 3 تقرأ مخرج جهاز إرسال درجة حرارة 0 ∼ 10 فولتو القناة الرابعة تقرأ من جهاز إرسال مستوى 1 5 فولت كل ذلك من وحدة واحدة
توفر دقة 1/8000 (13-بيت) 8،000 عدة عبر نطاق المدخل الكامل. بالنسبة لمدى 4 ′′ 20mA ، يمثل كل عدد 2 ′′ كافية لمعظم متطلبات دقة جهاز الإرسال الصناعي.الإعداد الاختياري 1/4000 يقلل من الدقة ولكن يزيد من سعة التحويل حيث لا يلزم سوى قياس أكبر.
| المعلم | القيمة |
|---|---|
| القنوات | 4 (مدخلات التناظرية فقط) |
| نطاقات الإشارة | 1 ′′5 فولت، 0 ′′5 فولت، 0 ′′10 فولت، ± 10 فولت، 4 ′′20mA |
| القرار | 1/8000 (13-بيت) ؛ يمكن تعيينها إلى 1/4000 |
| سرعة التحويل | 250μs/نقطة (أو 1ms/نقطة) |
| دقة الجهد | ± 0.2% |
| الدقة الحالية | ± 0.4% |
| الوظائف | كسر السلك، ذروة الاحتفاظ، المتوسط |
| المحطة | كتلة المسمار القابلة للإزالة |
| حافلة الدخول والخروج | حافلة CJ I/O |
الميزة المميزة لدائرة التيار الحالي 4 ′′ 20mA على إشارات الجهد هي قدرتها على اكتشاف أخطاء الدائرة المفتوحة ′′ سلك مكسور أو جهاز إرسال معطل يقلل من التيار الحالي للدائرة إلى أقل من 4mA (غالبا ما يكون صفر) ،والتي تقع خارج نطاق الإشارة الصحيحةلا يمكن لدخولات الجهد القياسية إجراء هذا التمييز: يقرأ الكابل المكسور 0V ، وهو غير قابل للتمييز عن جهاز إرسال يخرج 0V.
يراقب كشف كسر الأسلاك في CJ1W-AD041-V1 كل قناة في وضع 4 ′′ 20mA. عندما يقع تيار المدخل تحت عتبة كسر الأسلاك ، تقوم الوحدة بتوليد علامة تشخيص في منطقة البيانات الخاصة بها.يقرأ برنامج وحدة المعالجة المركزية CJ هذا العلم ويمكن أن يؤدي إلى إنذار، تمنع المخرجات المعتمدة، أو استدعاء بروتين فرعي لمعالجة الأخطاء كل ذلك دون الحاجة إلى أجهزة خارجية.
بالنسبة للمنشآت التي يجب فيها اكتشاف إخفاقات حلقة جهاز الإرسال بشكل نشط بدلاً من قراءتها بشكل خاطئ على أنها صفر.وظيفة كسر السلك هو الفرق بين خطأ يتم الإبلاغ عنه والذي يسبب قراءة خاطئة صامتة.
الحفاظ على القمة:يلتقط ويحتفظ بالقيمة القصوى التي حدثت على قناة المدخل منذ آخر إعادة تعيين.تستخدم للكشف عن قمم عابرة قد تفوتها دورة مسح وحدة المعالجة المركزية، زيادة قصيرة في الجهد ، أو حدث إشارة قصير الأمد خلال العمليات عالية السرعة.
المتوسط:يسهل القيمة المبلغ عنها من خلال متوسط العديد من التحويلات المتتالية. يقلل من تأثير الضوضاء الكهربائية ، والتشويش في مخرج جهاز الاستشعار ، وتغيرات الإمدادات على القيمة المقاسة.متوسط النتيجة هو ما يقرأه برنامج وحدة المعالجة المركزية، في حين أن الوحدة تستمر في التحويل بسرعة كاملة داخليا.
تعمل الوظيفتان في مواقف معاكسة: يلتقط ذروة الاحتفاظ أقصى أسوأ الحالات ؛ يقلل المتوسط من الضوضاء ليكشف عن الإشارة الأساسية.كلاهما يتم تكوينه لكل قناة في إعدادات المعلم CJ.
مدخلات حلقة تحكم العملية:أربعة أجهزة إرسال بقوة 4×20mA (ضغط، درجة حرارة، تدفق، مستوى) متصلة بـ CJ1W-AD041-V1 مع كشف كسر الأسلاك نشط على جميع القنوات.إن كابل جهاز الإرسال المكسور يولد إنذارًا فوريًا للمشغل دون الحاجة إلى فحص يدوي.
أجهزة آلة متعددة المدى:ثلاثة مخرجات أجهزة استشعار مشابهة بقوة ±10 فولت ومحول واحد بقوة 4 ′′20mA متصل بنفس الوحدة.لا حاجة إلى أجهزة إضافية لأنواع النطاق المختلطة كل قناة تقوم بتكوين نطاقها الخاص بشكل مستقل.
كشف الذروة في فحص الجودة:مخرج جهاز استشعار القوة في نطاق 0 ∼ 10 فولت مع احتواء الذروة نشط. تحتفظ الوحدة بقيمة القوة القصوى من كل دورة ضغط بغض النظر عن مدى قصيرة الذروة.إعطاء البرنامج بيانات دقيقة للقوة القصوى دون الحاجة إلى انقطاع عالية السرعة.
س1: هل يمكن للقنوات الأربع أن تعمل في وقت واحد في نطاقات إشارة مختلفة؟
نعم، يتم تكوين كل قناة بشكل مستقل، القناة 1 يمكن أن تكون في وضع 420mA، القناة 2 في ± 10V، القناة 3 في 0 5V، والقناة 4 في 1 5V، كلها تعمل في وقت واحد.يتم تعيين النطاق في إعداد وحدة CX-Programmer أو أداة تكوين NX / NJليس باختيار الأجهزة
س2: ما معنى سرعة التحويل 250μs في سياق نظام CJ؟
الرقم 250μs هو وقت تحويل A / D لكل قناة. مع 4 قنوات نشطة ، يبلغ إجمالي وقت دورة تحويل الوحدة حوالي 1ms.هذا مستقل عن دورة فحص وحدة المعالجة المركزية CJ الموديل يتحول باستمرار في الخلفية، ويقرأ وحدة المعالجة المركزية نتيجة التحويل الحالية في كل مسح عبر كلمات الإدخال / الإخراج المخصصة.
س3: كم وحدة CJ1W-AD041-V1 يمكن تركيبها في نظام CJ واحد؟
يسمح نظام CJ بما يصل إلى 10 وحدات إدخال / إخراج خاصة من نفس النوع (حتى رقم الوحدة 9 ، 0 ′′ 9). يمكن لنظام CJ أن يحمل وحدات CJ1W-AD041-V1 متعددة في وقت واحد.يقتصر العدد الإجمالي على تخصيص وحدة الإدخال / الخروج الخاصة بـ CJ CPU وعدد فتحات الخلفية الفعلية.
السؤال 4: ما هو برنامج البرمجة المستخدم لتكوين CJ1W-AD041-V1؟
CX-Programmer هو البرنامج الأساسي لتكوين نظام CJ-series وبرمجة السلم.يتم تكوين هذا البرنامج في منطقة بيانات وحدة الإدخال والإخراج الخاصة داخل CX-Programmer أو ما يعادلها في Sysmac Studio لأنظمة NJ / NX التي يتم توصيلها عبر حافلة CJ I / O.
السؤال 5: هل يتم تضمين كتلة الطرف القابلة للإزالة مع الوحدة؟
و الكتلة القابلة للإزالة من المسمار هي الاتصال الخارجي القياسي لجهاز CJ1W-AD041-V1يسمح باستبدال الوحدة بينما تبقى كابلات الميدان في الكتلة المنفصلةهذا يسهل استبدال وحدة التبديل الساخن مع الحد الأدنى من وقت التوقف.
