| مكان المنشأ | اليابان |
| اسم العلامة التجارية | OMRON |
| إصدار الشهادات | CE RoHS |

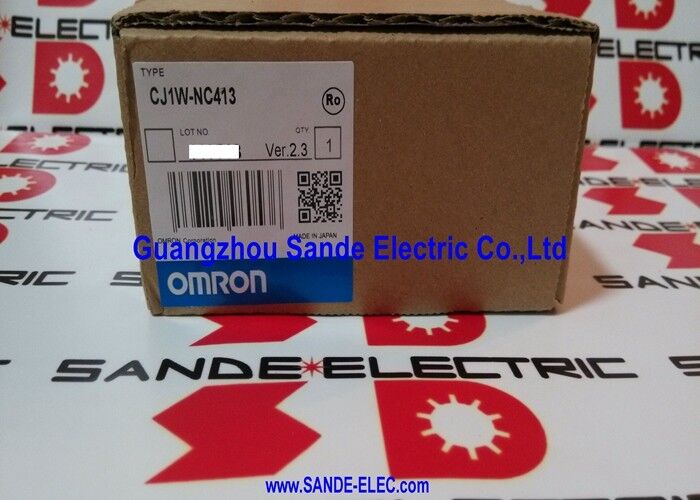

| رقم الموديل | CJ1W-NC413 |
يضيف CJ1W-NC413 أربعة محاور تحديد المواقع في نفس الوقت إلى PLC من سلسلة CJ من فتحة إدخال / إخراج خاصة واحدة.كل قناة من القنوات الأربعة تولد انبعاثات نبضية تصل إلى 500 كيلو هرتز السقف الترددي الذي يحدد مدى دقة وسرعة قيادة كل محور في نظام قطار نبضتتيح ترددات نبضات أعلى تحديد المواقع بشكل أسرع أو دقة أفضل اعتماداً على عدد الخطوات في المحرك المتصل.يتم توصيل مخرجات NPN المفتوحة إلى محركات الدفع أو محركات الخدمة التي تقبل مدخلات النبض / الاتجاه أو CW / CCW.
المدخلات الأربعة للشاحن RS-422 تتقبل ردود فعل مكيف مربع لكل محور RS-422 لضمان الحصانة من الضوضاء على طول الكابلات ، مع NPN ، PNP ،ووضعيات الدخول بدون فولتاج مدعومة أيضًا لأنواع مختلفة من مكيفاتهذه المرونة في المدخلات تعني أن الوحدة تعمل مع مجموعة من الملفات التي توجد عادة في مختلف الشركات المصنعة للقوائم.
تشمل وظائف الحركة المدعومة ملفات تعجيل / تباطؤ منحنى ترابيزويدي و S ، وأوامر تحديد الموقع المباشر للسلالم ، وموقف نقطة إلى نقطة ، وحدة التحكم في السرعة ،التداخل الخطي بين المحاور، وتخزين بيانات تحديد الموقع القائمة على الذاكرة. بالنسبة للآلات التي تعمل بدورات تصنيف متكررة أو تسلسلات تحديد الموقع متعددة الخطوات،النهج القائم على الذاكرة يخزن جداول الموقف في الوحدة بدلا من حسابها في مسح PLC.
| المعلم | القيمة |
|---|---|
| المحاور | 4 (مستقلة) |
| ماكس تردد النبض | 500 كيلو هرتز |
| إنتاج النبضات | الـ NPN المفتوحة |
| مدخلات المشفر | RS-422، NPN، PNP، بدون فولتاج |
| أجهزة الاتصال | 2 × FCN |
| الأبعاد | 90 × 31 × 66.5 ملم |
| الوزن | 150 غرام |
داخل عائلة وحدات CJ NC من OMRON ، يحدد تسمية NC413 تكوين قطار النبض 4 محاور.عدد المحورات يدفع العرض 31mm تنسيق فتحة واحدة تستوعب 4 قنوات داخل وضع واحد CJ رفبالنسبة للتطبيقات التي تحتاج إلى عدد أقل من المحاور، فإن NC213 (2 محور) أو NC113 (1 محور) متغيرات تتشارك نفس الهندسة المعمارية. the FCN connector format and the NPN open-collector output type determine direct field wiring and drive compatibility — confirm both against the installed drive specifications before ordering a replacement.
س1: ما هي تطبيقات الحركة التي تناسب CJ1W-NC413؟
تحديد المواقع من نقطة إلى نقطة على محاور خطوة أو خدمة: أجهزة المؤشر ووحدات النقل ومعدات التعبئة المدمجة وأنظمة الاختياروتحديد المواقع متعددة المحاور حيث يكون PLC من سلسلة CJ موجودًا بالفعل وحركة القطار النبضية هي الطريقة المفضلةأربعة محاور من فتحة واحدة تناسب الآلات التي تحتاج إلى العديد من قنوات تحديد المواقع المستقلة المتكاملة بشكل وثيق مع منطق PLC.
السؤال الثاني: لماذا إنتاج نبضات 500 كيلو هرتز مهم؟
تردد النبض يحدد الحد الأقصى للسرعة المطلوبة لقرار خطوة محرك معينتغطي الوحدة كل من تطبيقات تحديد المواقع عالية السرعة وتطبيقات الدقة في نفس الأجهزةوحدات النبض ذات المواصفات المنخفضة تصل إلى السرعة في وقت سابق أو تتطلب إعدادات خطوة أكثر قسوة للتعويض.
السؤال الثالث: تستخدم الوحدة مخرجات NPN المفتوحة. ما هي محركات الأقراص المتوافقة؟
محركات الدفع الخطوة ومحركات الخدمة التي تقبل مدخلات نبض / اتجاه 5 فولت أو 24 فولت أو مدخلات CW / CCW NPN للقطار النبض. بالنسبة للمحركات التي تستخدم مدخلات نبض من نوع المصدر (PNP) أو RS-422 التفاضلية ،مطلوب أن يكون هناك طراز CJ1W-NC431 أو واجهة تحويل إشارة خارجية.
السؤال 4: هل وصلة الاتصال FCN تأتي مع الوحدة؟
لا. لا يتم تضمين وصلة الاتصال الميداني بتنسيق FCN. يقبل رابط FCN على الوحدة وصلة FCN المزدوجة الموجودة على كابلات المحرك والترميز.طلب الحجم الصحيح لمغلق FCN لمقياس الأسلاك في المنشأة.
السؤال 5: ما الذي يجب التحقق منه عند استبدال CJ1W-NC413؟
تأكد من أن الوحدة المثبتة هي NC413 ذات 4 محاور على وجه التحديد عدد المحاور وتخصيص برنامج الحركة في CJ PLC مبني حول هذا التغيير.التحقق من نوع الناتج NPN مفتوحة الجمع ضد المواصفات مدخل أمر القرص المتصلتأكّد أنّ تكوين مُوصّل (إف سي إن) يتطابق مع سلك الميدان الحالي.
