جهاز تحكم منطقي قابل للبرمجة
>
|
| مكان المنشأ | اليابان |
| اسم العلامة التجارية | OMRON |
| إصدار الشهادات | CE RoHS |

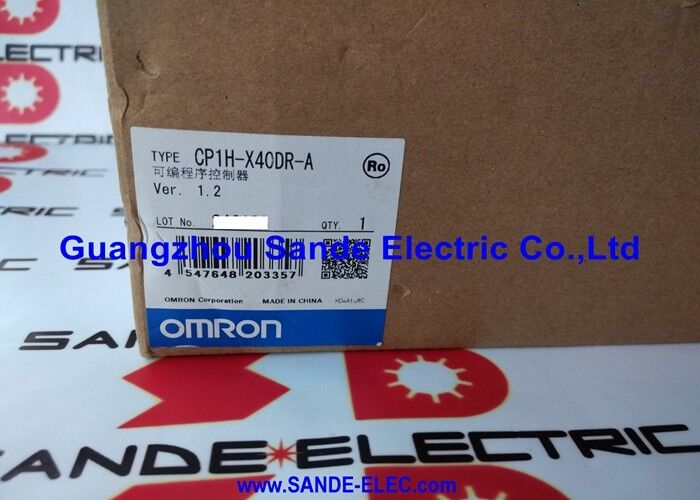

| رقم الموديل | CP1H-X40DR-A |
يدمج CP1H-X40DR-A أربع قنوات عداد عالية السرعة للأجهزة وقناتين لإخراج نبض الأجهزة - ليست وظائف محاكاة البرامج الثابتة، ولكنها أجهزة عداد/مؤقت مخصصة تعمل بشكل مستقل عن دورة فحص وحدة المعالجة المركزية.
HSC (عداد السرعة العالية):تقبل أربع قنوات تشفير أحادي الطور أو نبضات مستشعر تصل إلى 100 كيلو هرتز، أو إشارات ثنائية الطور (تربيع A/B) تصل إلى 50 كيلو هرتز. تتزايد العدادات مع كل نبضة واردة بين عمليات فحص البرنامج، مما يضمن عدم فقدان أي عدد بغض النظر عن وقت الفحص. يستخدم لتتبع موضع جهاز التشفير، وحساب الإنتاج، وإجمالي التدفق، وقياس السرعة.
إخراج النبض:تقوم قناتان بتوليد قطارات نبضية تصل إلى 100 كيلو هرتز، مما يؤدي إلى قيادة وحدات التحكم في المحركات السائر أو محركات المؤازرة في الوضع أو وضع السرعة. يدعم خرج النبض التشغيل المستقل (كل قناة بترددها الخاص) أو الإخراج المتزامن (كلا القناتين مقفلتين على نفس المرجع) لحركة منسقة ذات محورين بدون وحدة تحكم خارجية في الحركة.
| المعلمة | قيمة |
|---|---|
| المدخلات الرقمية | 24 × تيار مستمر 24 فولت (PNP/NPN) |
| المخرجات الرقمية | 16 × مرحل، 2 أمبير/نقطة، 8 أمبير/مشترك |
| ذاكرة البرنامج | 20 ألف خطوة (~20 كيلو بايت) |
| ذاكرة البيانات | 32 ألف كلمة |
| سرعة التعليمات | 0.1 ثانية |
| قنوات HSC | 4 × (100 كيلو هرتز مرحلة واحدة / 50 كيلو هرتز أ/ب) |
| إخراج النبض | 2 × حتى 100 كيلو هرتز |
| منفذ يو اس بي | 1 (برمجة) |
| مزود الطاقة | تيار متردد 100-240 فولت |
| قوة | تقريبا. 30 فولت أمبير |
| درجة حرارة | 0 درجة مئوية إلى +55 درجة مئوية |
| تصنيف IP | IP20 |
| RTC | مدمج |
يتم تحديد المدخلات الرقمية الـ 24 بين تشغيل الحوض (NPN) والمصدر (PNP) عن طريق تكوين الأسلاك - لا حاجة إلى وصلة توصيل للأجهزة أو تغيير متغير النموذج. تستخدم اتفاقيات الآلة الأوروبية عادةً مستشعرات PNP (المصدر)؛ غالبًا ما تستخدم المنشآت اليابانية وأمريكا الشمالية أجهزة استشعار NPN (الحوض). تتوافق مدخلات CP1H-X40DR-A القابلة للتحديد مع أي من الاتفاقيتين، مما يجعلها عملية لمصنعي الآلات الذين يشحنون إلى أسواق متعددة.
إن عزل Optocoupler بين مجال إدخال 24VDC والمنطق الداخلي لـ PLC يمنع تيارات الحلقة الأرضية والجهد العابر من الوصول إلى وحدة المعالجة المركزية - حيث أن الجانبين الميداني والمنطقي مستقلان كهربائيًا.
آلات التعبئة والتغليف:تغذية الفيلم والختم الحراري وحساب المنتجات في CP1H-X40DR-A واحد. يعمل خرج النبض على تشغيل المحرك المتدرج لتقدم الفيلم؛ يتتبع HSC جهاز التشفير الموجود على آلية القطع؛ تتحكم مخرجات التتابع في عنصر الختم ورفض المحرك.
أنظمة فرز الناقلات:24 مدخلاً للمستشعر تغطي الكشف عن المنتج في أقسام ناقلة متعددة. تتحكم مخرجات التتابع في بوابات المحولات وموصلات محرك الناقل ومصابيح الإنذار. المدمج في HSC يقوم بإحصاء المنتجات في كل فرع.
الآلات الصغيرة ومعدات الاختبار:التحكم المتسلسل (التثبيت، القطع، التفريغ) عبر مخرجات التتابع. ردود الفعل التشفير من خلال HSC. RS-232C للتواصل مع أداة القياس؛ USB للوصول إلى برمجة الكمبيوتر المحمول.
محطات ضخ المياه والتكييف:مدخلات تبديل المستوى والضغط إلى 24DI. قواطع محرك المضخة والملفات اللولبية للصمامات على مخرجات التتابع. RTC مدمج للعمليات المجدولة زمنيًا وتسجيل الأحداث.
س1: هل يمكن لـ CP1H-X40DR-A استبدال CP1H-X40DT-A (مخرج الترانزستور) في التثبيت الحالي؟
من الناحية الوظيفية، يختلف CP1H-X40DR-A (مخرج التتابع) عن CP1H-X40DT-A (مخرج الترانزستور) في المقام الأول في خصائص تبديل الخرج. تعمل مخرجات التتابع على تبديل أحمال التيار المتردد أو التيار المستمر عند الفولتية المختلطة؛ تعمل مخرجات الترانزستور بالتيار المستمر فقط ولكنها تعمل بشكل أسرع ولا تحتوي على تآكل ميكانيكي. منطق البرنامج متطابق بين المتغيرين. تختلف أسلاك المجال لأن مخرجات الترانزستور إما أن تكون من النوع المصدر أو من نوع الحوض، في حين أن مخرجات التتابع هي جهات اتصال مستقلة عن الجهد.
س2: ما هي وحدات التوسعة المتوافقة مع CP1H-X40DR-A؟
تدعم سلسلة CP1H وحدات الإدخال/الإخراج الموسعة من سلسلة CJ المتصلة عبر موصل الإدخال/الإخراج الموسع الخاص بـ CP1H، ووحدات الإدخال/الإخراج الموسعة من السلسلة CP. يمكن إضافة ما يصل إلى 3 وحدات توسعة من سلسلة CP أو وحدات إدخال/إخراج من سلسلة CJ (عبر المحول). يتوفر توسيع الإدخال/الإخراج التناظري ودرجة الحرارة والمتخصص من خلال موصل توسيع الإدخال/الإخراج CJ.
س3: ما هي أدوات البرمجة واللغات التي يدعمها CP1H-X40DR-A؟
CX-Programmer هي بيئة البرمجة الأساسية لـ CP1H. وهو يدعم برمجة مخطط السلم (LD) وقائمة التعليمات (IL) وفقًا للمواصفة IEC 61131-3. يقوم منفذ USB بتوصيل جهاز كمبيوتر يعمل بنظام CX-Programmer لتنزيل البرنامج وتحميله ومراقبته عبر الإنترنت. يتم استخدام CX-Designer لتطوير لوحة HMI المتصلة بمنفذ RS-232C أو منفذ التوسعة.
س4: كيف تعمل ساعة الوقت الحقيقي المضمنة (RTC)؟
تحتفظ RTC الداخلية لـ CP1H-X40DR-A بقيم السنة والشهر واليوم ويوم الأسبوع والساعة والدقيقة والثانية في مواقع ذاكرة DM المخصصة. يقرأ البرنامج بيانات الساعة ويستخدمها للعمليات المجدولة زمنيًا (البدء/التوقف في أوقات محددة)، وختم الحدث الزمني في سجلات البيانات، وإدارة الوصفة التي تغير معلمات الإنتاج حسب التحول أو اليوم.
س5: ما هي بروتوكولات الاتصال المدعومة عبر خيارات التوسيع؟
من خلال فتحتي لوحة الخيارات، يدعم CP1H-X40DR-A RS-485 (لـ Modbus RTU، وCompoWay/F، والبروتوكولات التسلسلية الأخرى) وEthernet (اتصالات مقبس Ethernet/IP، وTCP/IP). يسمح اتصال EtherNet/IP لـ CP1H-X40DR-A بالمشاركة في شبكات EtherNet/IP جنبًا إلى جنب مع وحدات التحكم من سلسلة CJ2 وNJ كعقدة جهاز. تتوفر أيضًا خيارات DeviceNet وPROFIBUS من خلال خيارات محددة أو لوحات اتصالات.
