جهاز تحكم منطقي قابل للبرمجة
>
|
| مكان المنشأ | اليابان |
| اسم العلامة التجارية | OMRON |
| إصدار الشهادات | CE RoHS |

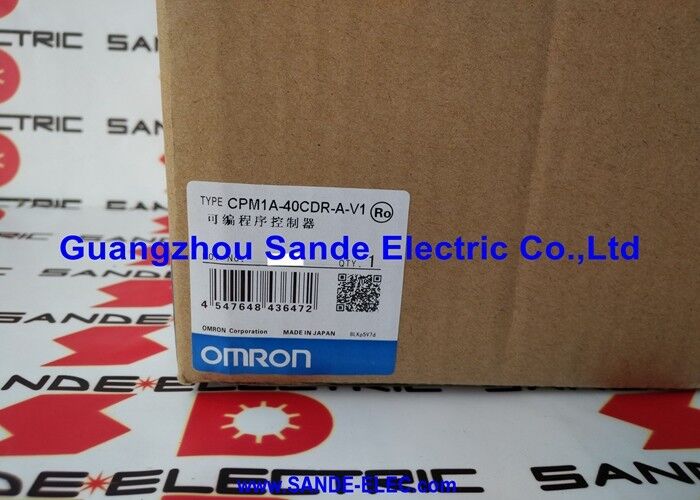

| رقم الموديل | CPM1A-40CDR-A-V1 |
إن CPM1A هو الجيل السابق من Micro-PLC المدمج من Omron، والذي يرجع تاريخه إلى ما قبل CPM2A في نفس سلالة عائلة المنتج. كلاهما عبارة عن وحدات تحكم مدمجة تعمل بالتيار المتردد ومخرجات الترحيل والتي يتم تركيبها على سكة DIN بدون حامل. ما يفصل بينهما هو حجم البرنامج والقدرة المضمنة.
تبلغ ذاكرة برنامج CPM1A-40CDR-A-V1 1,024 كلمة - أي ما يعادل تقريبًا 1,024 درجة سلم. للحصول على تسلسلات مباشرة للماكينة: ناقل مزود بـ 12 مستشعرًا و8 مخرجات، ومحطة تعبئة بسيطة مع مخرجات تحكم وإنذار للدورة، ومحطة ضخ مرافق مزودة بأقفال للمستوى والضغط. التطبيقات التي تظل ضمن هذا النطاق هي المنطقة الطبيعية لـ CPM1A.
يوفر CPM2A-60CDR-A (الموجود أيضًا في مجموعة المنتجات هذه) 4096 خطوة برنامج و60 نقطة إدخال/إخراج - أربعة أضعاف سعة البرنامج في مبيت مماثل فعليًا. بالنسبة للأجهزة التي بدأت باستخدام CPM1A وتجاوزت 1024 خطوة، حل CPM2A محله. بالنسبة للأجهزة التي لا تزال تعمل بشكل مريح داخل غلاف CPM1A، تقوم وحدة التحكم بعملها دون التكلفة الإضافية للطراز الأكبر.
تحدد اللاحقة -A-V1 إصدار مصدر التيار المتردد (A) عند مراجعة الأجهزة V1. تعد مراجعة V1 بمثابة تحديث إنتاجي لاحق للقاعدة CPM1A-40CDR-A؛ وهو متوافق كهربائيًا ووظيفيًا مع النسخة الأصلية الموجودة في نفس تركيب الخزانة.
| المعلمة | قيمة |
|---|---|
| المدخلات الرقمية | 24 × العاصمة |
| المخرجات الرقمية | 16 × تتابع الاتصال |
| إمداد | 100-240 فولت تيار متردد |
| برنامج | 1,024 كلمة |
| RS-232C | مدمج |
| توسع | ما يصل إلى 3 وحدات |
| حالة | الغيار عفا عليها الزمن |
| CPM1A-40CDR-A-V1 | CPM2A-60CDR-A | |
|---|---|---|
| إجمالي الإدخال/الإخراج | 40 نقطة | 60 نقطة |
| برنامج | ~1,024 خطوة | 4096 خطوة |
| تواصل | RS-232C | RS-232C (مُحسّن) |
| ماكس التوسع | 3 وحدات/100 مدخل/مخرج | وحدتان / 120 مدخل/مخرج |
| حالة | عفا عليه الزمن | توقف |
بالنسبة للجهاز الذي تم تصميمه على CPM1A ويحتاج إلى وحدة معالجة مركزية بديلة، فإن CPM1A-40CDR-A-V1 هو الاستبدال الصحيح للمثل بالمثل. لا يمكن لـ CPM2A-60CDR-A أن يحل محل CPM2A-60CDR-A بشكل مباشر، حيث يختلف هيكل البرنامج وعناوين الذاكرة، مما يتطلب التحقق من البرنامج قبل الاستخدام.
تتصل وحدات التوسعة CPM1A بالجانب الأيمن من الوحدة الأساسية لوحدة المعالجة المركزية. الأنواع المتاحة: إدخال/إخراج رقمي ذو 20 نقطة (CPM1A-20EDT أو 20EDR)، وإدخال تناظري رباعي القنوات (CPM1A-4AD)، وإخراج تناظري ثنائي القناة (CPM1A-2DA)، ووحدات إدخال مستشعر درجة الحرارة. تعمل ثلاث وحدات توسعة على رفع الحد الأقصى للإدخال/الإخراج للنظام إلى 100 نقطة إجمالية - مما يؤدي إلى توسيع قاعدة مكونة من 40 نقطة لتغطية الأجهزة الأكبر حجمًا التي تتفوق على وحدة الإدخال/الإخراج الخاصة بالوحدة الأساسية دون الحاجة إلى وحدة معالجة مركزية أكبر.
الآلات الصغيرة والمكابس:24 مدخلاً لمراقبة الحد من المفاتيح والأقفال المتداخلة وأجهزة استشعار وجود الأداة. 16 مخرج تتابع يتحكم في الملف اللولبي للضغط وأسطوانات المشبك ومؤشرات الإنذار. يتناسب البرنامج مع 1024 خطوة لدورة متسلسلة مع اكتشاف الأخطاء.
التحكم في المضخة والمروحة:مفاتيح المستوى، وأجهزة استشعار الضغط، واتصالات حالة المحرك على المدخلات؛ موصلات المحرك ومصابيح المؤشر على مخرجات التتابع. منطق السلم البسيط مع الموقتات والعدادات.
قطع غيار المعدات القديمة:كان CPM1A هو جهاز PLC الصغير القياسي لشركة Omron طوال التسعينيات. لا تزال العديد من الأجهزة التي تم تصنيعها في هذا العصر تعمل على أجهزة CPM1A. يقوم استبدال CPM1A-40CDR-A-V1 باستعادة وحدة التحكم الأصلية دون تعديل البرنامج.
س1: ما هو الفرق بين CPM1A-40CDR-A وCPM1A-40CDR-A-V1؟
تشير اللاحقة -V1 إلى مراجعة الأجهزة 1 - وهو تحديث إنتاجي للقاعدة CPM1A-40CDR-A يتضمن تغييرات في المكونات. كلاهما لهما مواصفات كهربائية متطابقة: 24 مدخلًا للتيار المستمر، و16 مخرجًا للتتابع، ومصدر 100-240 فولت تيار متردد، وبرنامج مكون من 1024 كلمة، ومنفذ RS-232C. -V1 قابل للتبديل وظيفيًا مع النسخة الأصلية في أي تطبيق CPM1A-40CDR-A مثبت.
س2: ما هي برامج البرمجة المطلوبة؟
CX-Programmer (جزء من مجموعة CX-One)، والذي يتصل عبر المنفذ الطرفي RS-232C المدمج. CPM1A غير مدعوم بواسطة Sysmac Studio. يتضمن CX-Programmer V9.x والإصدارات الأحدث تعريفات جهاز CPM1A. يقوم محول USB إلى RS-232 وCS1W-CN226 أو كبل برمجة مكافئ بتوصيل الكمبيوتر بالمنفذ المحيطي لوحدة المعالجة المركزية.
س3: هل يمكن نقل برنامج CPM1A-40CDR-A-V1 مباشرة إلى CPM2A؟
ليس بدون التحقق. بينما يمكن لـ CX-Programmer فتح برامج CPM1A وإعادة توجيهها إلى أجهزة CPM2A، فإن الاختلافات في معالجة الإدخال/الإخراج والمؤقت ونطاق العداد ومجموعة التعليمات تعني أنه يجب اختبار البرنامج المنقول قبل التشغيل. يجب أن يعمل برنامج CPM1A الذي يعالج الإدخال/الإخراج ضمن خريطة ذاكرة CPM1A على CPM2A بنفس عدد الإدخال/الإخراج، ولكن يجب التحقق منه دائمًا قبل العودة إلى الإنتاج.
س4: هل يمكن إضافة الإدخال/الإخراج التناظري إلى CPM1A-40CDR-A-V1؟
نعم. توفر وحدة توسيع الإدخال التناظرية CPM1A-4AD 4 قنوات من إدخال 0-10 فولت أو 4-20 مللي أمبير، وتوفر وحدة توسيع الإدخال التناظرية CPM1A-2DA قناتين للإخراج التناظري. يتم احتساب وحدات التوسعة هذه في حدود 3 وحدات كحد أقصى. يتم الوصول إلى البيانات التناظرية من خلال عناوين منطقة البيانات الخاصة في برنامج CPM1A.
س5: أين يتم الحصول على مصدر CPM1A-40CDR-A-V1؟
من خلال سوق ما بعد البيع القديم لـ Omron CPM1A - تجار PLC القدامى المتخصصين والموردين الفائضين الذين تم اختبارهم. لا تقوم شركة Omron بإنتاج CPM1A من خلال قنوات التوزيع الحالية. قم بتأكيد مراجعة -A (مصدر التيار المتردد) و-V1 من ملصق الوحدة المثبتة. المعروض من الوحدات المختبرة محدود مقارنة بمنصات أومرون اللاحقة؛ يُنصح ببناء مخزون احتياطي صغير للمرافق ذات تركيبات CPM1A المتعددة.
