جهاز تحكم منطقي قابل للبرمجة
>
|
| مكان المنشأ | اليابان |
| اسم العلامة التجارية | OMRON |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | CPM1-CIF01 |

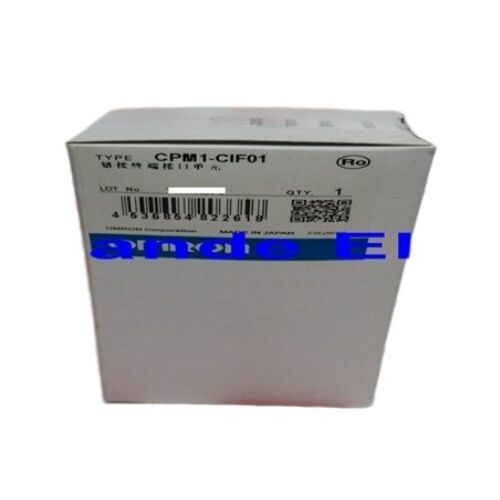

رقم الجزء:CPM1-CIF01
الشركة المصنعة:شركة اومرون (اليابان)
موصل جانب الكمبيوتر:دي صب 9 سنون (RS-232C)
مجموعات الكابلات:
تتواصل وحدات PLC CPM1/CPM1A/CPM2A من خلال منفذ طرفي يعمل عند مستويات منطق TTL - تقلبات الجهد من 0 إلى 5 فولت. تعمل المنافذ التسلسلية القياسية للكمبيوتر الشخصي ومحولات USB إلى تسلسلية بمستويات RS-232C - تقلبات الجهد الكهربي من ±3 فولت إلى ±15 فولت. هذه غير متوافقة بدون محول المستوى.
CPM1-CIF01 هو محول المستوى هذا. يتم توصيله بموصل المنفذ المحيطي لـ PLC، ويحول مستويات إشارة TTL إلى RS-232C، ويقدم موصل ذكر D-sub ذو 9 سنون تقبله الواجهة التسلسلية للكمبيوتر الشخصي. بدون هذا المحول (أو ما يعادله)، لا يوجد مسار مباشر من جهاز كمبيوتر يستخدم CX-Programmer أو SYSMAC-CPT إلى منفذ برنامج PLC. CPM1-CIF01 هي الواجهة المادية التي تجعل الاتصال ممكنًا.
| المعلمة | قيمة |
|---|---|
| وظيفة | تحويل مستوى TTL إلى RS-232C |
| الشركات المحدودة العامة المتوافقة | CPM1، CPM1A، CPM2A، SRM1 |
| وسائط | الحافلة الطرفية/رابط المضيف |
| موصل الكمبيوتر | D-sub 9 دبوس RS-232C |
| خيارات الكابل | XW2Z-200/500S-CV أو -V |
| أطوال الكابلات | 2 م أو 5 م |
| كابل | طول | الاستخدام النموذجي |
|---|---|---|
| XW2Z-200S-CV | 2 م | منفذ D-sub ذو 9 سنون متوافق مع PC AT عبر CIF01 |
| XW2Z-500S-CV | 5 م | تشغيل أطول لنفس نوع المنفذ |
| XW2Z-200S-V | 2 م | تكوين اتصال بديل |
| XW2Z-500S-V | 5 م | تشغيل أطول، تكوين بديل |
تم تحديد الكابلات من النوع CV (XW2Z-xxxS-CV) في مخططات التوصيل القياسية لشركة Omron لبرمجة الكمبيوتر إلى CPM1A/CPM2A عبر CPM1-CIF01. تحقق من مجموعة الكابلات المحددة من دليل اتصال Omron لطراز PLC المثبت قبل الطلب - تعتمد المجموعة الصحيحة على نوع PLC وواجهة الكمبيوتر.
التشغيل الأولي للبرنامج:قم بتوصيل CPM1-CIF01 بالمنفذ المحيطي CPM1A، وقم بتوصيل كابل XW2Z-200S-CV بمنفذ PC COM (أو محول USB إلى تسلسلي)، وافتح CX-Programmer، وحدد منفذ COM الصحيح بمعدل الباود المناسب، واتصل بالإنترنت لتنزيل البرنامج.
تشخيص الخطأ الميداني:تحدث الآلة المجهزة بـ CPM2A خطأ غير متوقع أثناء الإنتاج. قم بتوصيل الكمبيوتر المحمول عبر CPM1-CIF01 والكابل، واتصل بالإنترنت في CX-Programmer، وراقب حالات الإدخال/الإخراج وقيم جدول البيانات في الوقت الفعلي دون إيقاف الجهاز.
اتصال المضيف رابط HMI:تتواصل لوحة التشغيل الصغيرة عبر Host Link. يوفر CPM1-CIF01 واجهة RS-232C بين المنفذ التسلسلي للوحة والمنفذ المحيطي لـ PLC، مما يمكّن اللوحة من قراءة وكتابة عناوين بيانات PLC.
قطع غيار عدة الصيانة:تظل أنظمة CPM1A وCPM2A قيد الخدمة عالميًا. يؤدي الاحتفاظ بـ CPM1-CIF01 في مجموعة أدوات الصيانة إلى التخلص من التأخير في الحصول على مصدر عند الحاجة إلى الوصول إلى برنامج الطوارئ في موقع جهاز بعيد.
س1: لماذا يلزم وجود محول منفصل بدلاً من توصيل الكابل مباشرة بـ PLC؟
يستخدم المنفذ الطرفي CPM1/CPM1A/CPM2A مستويات جهد TTL (منطق 0–5 فولت). تستخدم المنافذ التسلسلية للكمبيوتر الشخصي RS-232C إشارات من ±3 فولت إلى ±15 فولت. هذه المستويات غير متوافقة كهربيًا — يؤدي توصيل كابل RS-232C مباشرةً بمنفذ TTL المحيطي إلى إنتاج اتصال غير موثوق به أو لا يوجد اتصال على الإطلاق. يقوم CPM1-CIF01 بترجمة الجهد بين المعيارين.
س2: ما هو الكابل المناسب لاتصال منفذ COM القياسي للكمبيوتر المحمول؟
تم تحديد XW2Z-200S-CV (2 م) أو XW2Z-500S-CV (5 م) في مخططات الاتصال القياسية لشركة Omron لاتصالات المنفذ التسلسلي D-sub المتوافقة مع PC AT عبر CPM1-CIF01. بالنسبة للمحولات من USB إلى تسلسلي التي تقدم منفذ COM افتراضي، تنطبق نفس الكابلات - يظهر المحول على جهاز الكمبيوتر كمنفذ COM قياسي. حدد طول الكابل بناءً على تخطيط الخزانة.
Q3: ما هو برنامج البرمجة الذي يتصل عبر CPM1-CIF01؟
CX-Programmer (جزء من مجموعة برامج Omron's CX-One) هي بيئة البرمجة الحالية لـ CPM1 وCPM1A وCPM2A PLCs. في إعدادات اتصال CX-Programmer، حدد منفذ COM، ونوع رابط RS-232C، واضبط معدل الباود ليتوافق مع تكوين المنفذ المحيطي لـ PLC (عادةً 9600 باود لـ CPM1A/CPM2A). يتصل برنامج SYSMAC-CPT القديم أيضًا عبر هذا المحول.
س4: هل CPM1-CIF01 خاص بنماذج CPM معينة، أم متوافق على نطاق واسع؟
يتوافق CPM1-CIF01 مع عائلات وحدات التحكم ذات الصلة بـ CPM1 وCPM1A وCPM2A وSRM1 - والتي تشترك جميعها في نفس موصل المنفذ المحيطي ومواصفات مستوى إشارة TTL. إنه غير متوافق مع سلسلة CJ أو عائلات Omron PLC الأخرى التي تستخدم تكوينات مختلفة للمنافذ. تأكد من التوافق مع طراز PLC المثبت المحدد من وثائق اتصال Omron.
س5: أين يتم الحصول على CPM1-CIF01؟
من خلال شبكة التوزيع المعتمدة لشركة Omron (للمخزون القديم الجديد) ومن خلال سوق ما بعد البيع للملحقات القديمة من Omron - تجار قطع غيار الأتمتة الصناعية والموردين الفائضين. قم بتضمين مجموعة كبل XW2Z المناسبة بالترتيب - المحول وحده بدون الكبل الصحيح لا يكمل مسار الاتصال من الكمبيوتر إلى PLC. تحقق من نوع الكابل من دليل اتصال Omron الخاص بطراز PLC المثبت.
