جهاز تحكم منطقي قابل للبرمجة
>
|
| مكان المنشأ | اليابان |
| اسم العلامة التجارية | Versamax |
| إصدار الشهادات | CE RoHS |
| رقم الموديل | IC200UDR164-DKC |

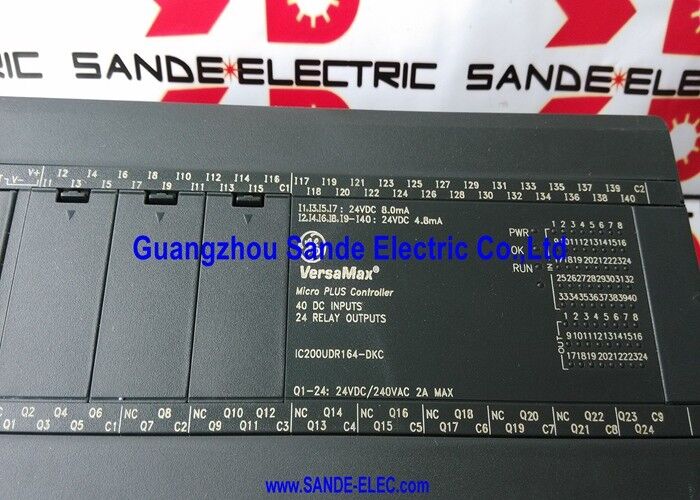

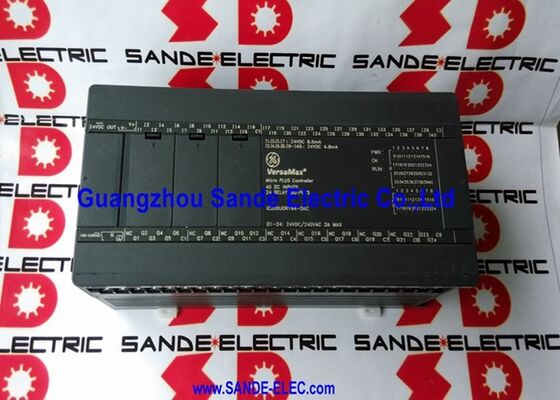

IC200UDR164-DKC عبارة عن معالج VersaMax Micro PLC كامل، ومصدر طاقة، ومدخلات رقمية، ومخرجات مرحل، كل ذلك في مبيت واحد. هذه ليست بطاقة إدخال/إخراج مستقلة؛ إنها وحدة تحكم مستقلة قابلة للبرمجة مع وحدة المعالجة المركزية المدمجة وتنفيذ البرنامج والإدخال/الإخراج الميداني.
تحمل تسمية "UDR164" معنى وظيفيًا: توفر الوحدة 40 مدخلاً رقميًا للتيار المستمر و24 مخرجًا للتتابع بتنسيق 64 نقطة (U = VersaMax، D = إدخال DC، R = خرج التتابع، 164 = 64 نقطة مع مصدر طاقة 120/240VAC). تحدد لاحقة DKC مراجعة الأجهزة لهذا الإصدار المحدد.
عند إدخال طاقة 120-240 فولت تيار متردد، تتصل هذه الوحدة مباشرة بأنابيب التيار المتردد بدون مصدر طاقة منفصل للتيار المستمر - يقوم محول التيار المتردد/التيار المستمر الداخلي بتشغيل كل من منطق PLC ودوائر الإدخال. بالنسبة لتصميمات الخزانات حيث يكون مصدر التيار المتردد هو مصدر الطاقة الأساسي، فإن هذا يلغي أحد المكونات.
| المعلمة | قيمة |
|---|---|
| نوع المنتج | VersaMax Micro PLC (وحدة تحكم كاملة) |
| إجمالي الإدخال/الإخراج | 64 نقطة |
| المدخلات الرقمية | 40 × 24 فولت تيار مستمر |
| مخرجات التتابع | 24 × النموذج ج (SPDT) |
| المدخلات الحالية | 8 مللي أمبير لكل مدخل |
| مدخلات HSC | ما يصل إلى 8 (من بنك الإدخال) |
| مزود الطاقة | 120-240 فولت تيار متردد |
| المنفذ التسلسلي | RS-232C |
| توسع | ما يصل إلى 4 وحدات التوسعة |
| المراجعة | DKC |
كل من مخرجات الترحيل الـ 24 عبارة عن جهة اتصال من النموذج C (SPDT) - مرحل تحويل مع أطراف مفتوحة ومغلقة ومشتركة بشكل طبيعي. يوفر نموذج الاتصال هذا أكبر قدر من مرونة الأسلاك:
مفتوح عادة (لا):التحكم القياسي في الحمل — ملف تشغيل المحرك، صمام الملف اللولبي، الإنذار.
مغلق عادة (NC):تطبيقات آمنة من الفشل - دوائر يجب تنشيطها عندما يكون الخرج في وضع إيقاف التشغيل وإلغاء تنشيطها عند تشغيله.
مشترك (كوم):يقبل أي جهد إمداد ميداني ضمن تصنيف اتصال المرحل. تتصل أحمال 120 فولت تيار متردد، وأحمال 230 فولت تيار متردد، وأحمال 24 فولت تيار مستمر بنفس بنك الترحيل بدون أجهزة مطابقة الجهد - تكون جهة اتصال الترحيل مستقلة كهربائيًا عن مصدر إمداد PLC.
لوحات الآلة المدمجة التي تعمل بالتيار المتردد:تتصل الوحدة مباشرة بحافلة التيار المتردد الخاصة باللوحة. لا توجد حاجة إلى وحدة إمداد طاقة 24VDC لـ PLC نفسها - مما يؤدي إلى تبسيط تصميم اللوحة للأجهزة ذات البنية التحتية للطاقة التي تعمل بالتيار المتردد فقط.
التحكم في التتابع متعدد المناطق:24 النموذج C يتحكم بشكل مستقل في مشغلات المحرك، والملفات اللولبية للصمامات، وملامسات الإنذار عند الفولتية المختلطة للتيار المتردد والتيار المستمر - كل ذلك من مبيت وحدة تحكم واحدة.
عد الإنتاج عالي السرعة:يتم تتبع نبضات التشفير أو المستشعر من ما يصل إلى 8 عدادات في وقت واحد في وضع HSC. يقرأ البرنامج الأعداد المتراكمة لكل عملية مسح للتحكم في الدفعة أو قياس الطول أو مراقبة السرعة.
س1: ما هي لاحقة المراجعة "-DKC" وهل تؤثر على التوافق؟
تحدد لاحقة DKC مراجعة الأجهزة المحددة لـ IC200UDR164. تعكس المراجعات تحديثات المكونات أو التصنيع مع الحفاظ على نفس المواصفات الوظيفية وتوافق البرنامج. تحل وحدة DKC محل مراجعات IC200UDR164 السابقة (مثل AD وCB وما إلى ذلك) بدون تغييرات البرنامج في معظم عمليات التثبيت. تأكد من متطلبات إصدار البرنامج الثابت للبرنامج المثبت إذا كانت هناك مخاوف بشأن توافق المراجعة.
س2: ما هو برنامج البرمجة الذي يتصل بـ IC200UDR164-DKC؟
تمت برمجة سلسلة VersaMax Micro باستخدام Proficy Machine Edition (PME) أو برنامج Logicmaster الأقدم. يتم الاتصال عبر المنفذ التسلسلي RS-232C المدمج باستخدام IC200CBL001 أو كابل برمجة مكافئ. يدعم Proficy Machine Edition كلاً من لغات برمجة Ladder Diagram وInstruction List لمنصة VersaMax Micro.
س 3: هل يمكن استخدام مخرجات التتابع الـ 24 كجهات اتصال NO وNC في وقت واحد من نفس المرحل؟
نعم. يوفر كل مرحل من النموذج C جميع المحطات الطرفية الثلاثة - NO وNC وCOM - على الشريط الطرفي. أوامر البرنامج ملف التتابع. تحدد الأسلاك إلى NO أو NC أو كليهما كيفية استجابة الدائرة الميدانية. يمكن لمرحل واحد أن يغلق في نفس الوقت دائرة NO (تنشيط المصباح) ويفتح دائرة NC (إلغاء تنشيط الممر الجانبي) بأمر إخراج واحد.
س4: ما الفرق بين IC200UDR164 وIC200UDR064؟
كلاهما عبارة عن وحدات PLC VersaMax Micro ذات 64 نقطة مع 40 مدخلاً للتيار المستمر و24 مخرجًا للتتابع. الفرق هو مصدر الطاقة: يستخدم IC200UDR064 طاقة إدخال 24VDC؛ يستخدم IC200UDR164 120/240VAC. جميع المواصفات الوظيفية الأخرى - عدد الإدخال/الإخراج، وقدرة HSC، ونوع المرحل، واتصال التوسعة - متطابقة. اختر بناءً على جهد الإمداد المتوفر في اللوحة.
س 5: هل مخرجات التتابع محمية ضد تبديل الحمل الاستقرائي؟
لا تتضمن جهات اتصال الترحيل نفسها القمع المدمج. بالنسبة للأحمال الحثية (ملفات بدء تشغيل المحرك، وصمامات الملف اللولبي)، يوصى بالقمع الخارجي عبر الحمل - شبكة مثبطة لأحمال التيار المتردد أو صمام ثنائي حر لأحمال التيار المستمر. بدون قمع، يؤدي ارتفاع EMF الخلفي عند فتح التتابع إلى تدهور عمر الاتصال بمرور الوقت. تحقق من متطلبات منع الحمل الاستقرائي من دليل المستخدم IC200UDR164 لأنواع الأحمال المحددة التي يتم تبديلها.
