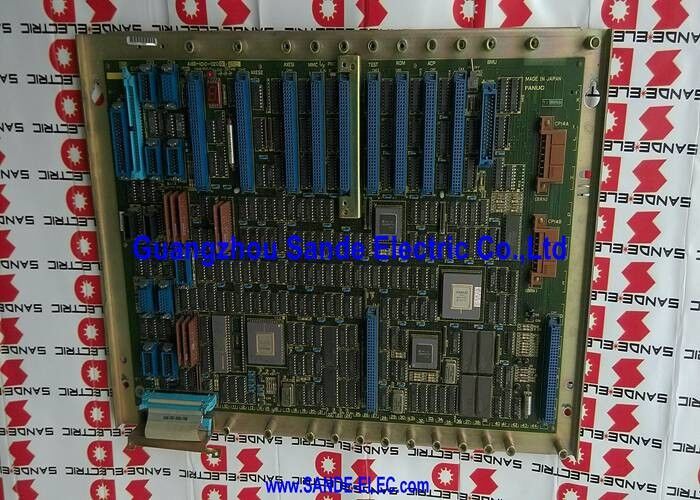

| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE RoHS |
| رقم الموديل | A16B-1210-0030 |
في بنية التحكم في محور CNC التناظرية من FANUC، يقع PCB للتحكم في المحور بين معالج الاستيفاء الرئيسي لـ CNC ومضخمات محرك المؤازرة. تقوم وحدة المعالجة المركزية الرئيسية بحساب حركة المحور المطلوبة لكل دورة استيفاء وتسلم النتيجة إلى لوحة المحور. تقوم لوحة المحور بتحويل هذه الأوامر إلى إشارات تناظرية تفسرها محركات الأقراص المؤازرة كمراجع للسرعة أو عزم الدوران.
يتعامل الطراز A16B-1210-0030 مع ما يصل إلى ثلاثة محاور في وقت واحد. بالنسبة لمركز المعالجة ثلاثي المحاور (X، Y، Z)، تقوم هذه اللوحة الفردية بإدارة واجهة الحركة الكاملة. لكل محور من محاوره النشطة فهو:
| المعلمة | قيمة |
|---|---|
| واجهة | التناظرية |
| سعة المحور | ما يصل إلى 3 محاور |
| وظيفة | أمر المحور + معالجة الملاحظات |
| تثبيت | رف تحكم CNC (مكون إضافي) |
| مسلسل | A16B-1210 |
تتطلب الحركة المنسقة - الحركة المتزامنة لمحاور متعددة على طول مسار مبرمج - أن تقوم لوحة المحاور بتحديث جميع المحاور النشطة في نفس الوقت. يتلقى A16B-1210-0030 الأوامر لجميع المحاور الثلاثة في نفس اللحظة ويقوم بتحديث جميع المخرجات الثلاثة في نفس دورة المعالجة.
إذا تأخر أحد المحاور — إذا تم تحديث أمر المحور X بعد دورة واحدة بعد Y وZ — فإن موضع الأداة الفعلي ينحرف عن المسار المبرمج. وهذا هو السبب وراء تصميم لوحات المحاور بحلقات تحديث متزامنة ومتزامنة بدلاً من معالجة المحاور التسلسلية.
عندما يفشل A16B-1210-0030 أو يحدث خطأ، تكون النتيجة في كثير من الأحيان إنذار خطأ أحادي المحور أو متعدد المحاور - يكتشف CNC أن المواضع المطلوبة والفعلية قد تباعدت إلى ما هو أبعد من عتبة مقبولة. بعد التأكد من عمل المحرك والمحرك، تكون لوحة المحور هدفًا تشخيصيًا أساسيًا.
صيانة مركز التصنيع ثلاثي المحاور:يقوم مركز التصنيع CNC ثلاثي المحاور بتطوير إنذار الخطأ التالي على جميع المحاور الثلاثة. يتم اختبار محركات المؤازرة والمحركات بشكل صحيح. تم تحديد لوحة تحكم المحور A16B-1210-0030 على أنها الخطأ. يعمل استبدال اللوحة على استعادة الحركة المنسقة ثلاثية المحاور.
المخزون الاحتياطي الوقائي:ورشة ماكينات تقوم بتشغيل أنظمة FANUC CNC متعددة مع لوحات محور تناظرية تحافظ على A16B-1210-0030 كقطعة غيار لورشة العمل، مما يتيح التبديل الفوري للوحة في حالة حدوث عطل على مستوى اللوحة.
س1: ما الفرق بين لوحة المحور التناظرية ولوحة المحور الرقمية؟
تولد لوحة المحور التناظري جهدًا مستمرًا متغيرًا للتيار المستمر (عادةً ± 10 فولت) كمرجع للسرعة أو عزم الدوران لمحرك المؤازرة. تتصل لوحة المحور الرقمي عبر ناقل رقمي تسلسلي (مثل الألياف الضوئية FSSB في أجيال FANUC اللاحقة). لوحات المحور التناظري هي الهندسة المعمارية السابقة؛ حلت الواجهات الرقمية محلها في أجيال CNC اللاحقة. A16B-1210-0030 هو النوع التناظري.
Q2: ما هي أنواع محركات الأقراص المؤازرة المتوافقة مع A16B-1210-0030؟
تتفاعل لوحات المحور التناظري مع محركات مؤازرة تقبل مدخلات مرجعية للسرعة التناظرية - عادةً ما تكون أجيال محركات المؤازرة AC وDC السابقة من FANUC والتي تسبق واجهة FSSB الرقمية. تأكد من سلسلة محركات الأقراص المؤازرة المحددة المثبتة على الجهاز مقابل مواصفات إشارة الخرج A16B-1210-0030 قبل تركيب بديل.
Q3: هل يمكن استخدام A16B-1210-0030 لمحورين فقط بدلاً من 3؟
نعم. تدعم اللوحة ما يصل إلى 3 محاور، لكن ليس من الضروري استخدام جميع القنوات الثلاث. تستخدم مخرطة CNC ذات المحورين (X وZ) قناتين من قنوات المحاور الثلاثة؛ القناة الثالثة ببساطة غير مستخدمة. يحدد تكوين معلمة CNC القنوات النشطة والقنوات غير المستخدمة.
س 4: ماذا يحدث إذا فشل واحد فقط من المحاور الثلاثة في A16B-1210-0030؟
إذا تعطلت قناة واحدة على لوحة المحور - على سبيل المثال، حدث خطأ في مخرج المحور Y - فإن هذا المحور فقط هو الذي يصدر إنذارًا. وقد يستمر المحوران الآخران في العمل بشكل طبيعي. ومع ذلك، لا يمكن للجهاز تنفيذ أي برنامج يتطلب المحور الفاشل. استبدل A16B-1210-0030 لاستعادة القناة المعيبة؛ تخدم اللوحة جميع المحاور الثلاثة، لذا فإن استبدالها هو خيار الإصلاح الوحيد بخلاف إصلاح اللوحة على مستوى المكونات.
س 5: هل يتطلب استبدال A16B-1210-0030 أي تغييرات في معلمات CNC؟
عادة، لا. يتم تخزين معلمات محور CNC - بما في ذلك مكاسب حلقة المؤازرة وتعيينات المحاور وحدود خطأ الموضع - في ذاكرة معلمات CNC، وليس في لوحة المحور. يؤدي استبدال A16B-1210-0030 بلوحة بنفس المواصفات إلى استعادة أجهزة واجهة المحور دون الحاجة إلى تعديل المعلمة. تأكد من أن جميع المحاور تتحرك بشكل صحيح بسرعة منخفضة قبل إعادة الماكينة إلى الإنتاج.
