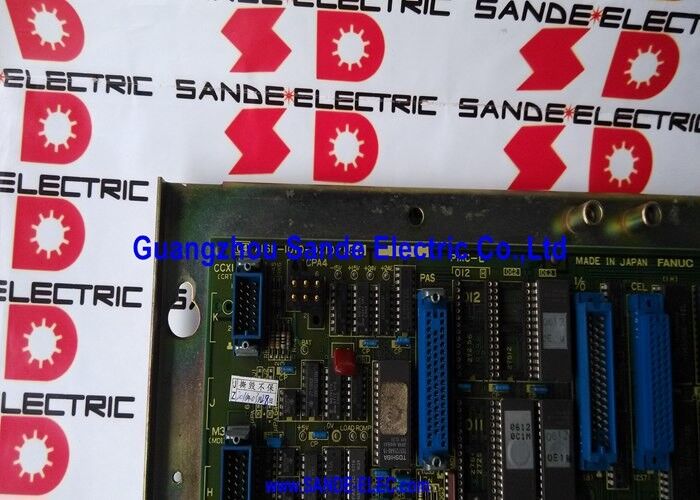

| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE RoHS |
| رقم الموديل | A16B-1210-0430 |
تم تصميم منصات FANUC Series 10 و Series 11 CNC لآلات الأدوات متعددة المحاور. يسيطر النظام الأساسي على عدد محدد من المحاور من خلال لوحات المحور الرئيسي.ولكن بعض الآلات تتطلب المزيد من المحاور من التكوين الأساسي يوفر:
على سبيل المثال ، تحتاج محور CNC مزدوج البرج إلى أربعة محورات X1 ، Z1 للبرج الأول و X2 ، Z2 للثاني. يحتاج مركز معالجة 5 محورات إلى ثلاثة محاور خطية بالإضافة إلى محورين دواريين.هذه التطبيقات تتجاوز المحورين أو الثلاثة اللوحات الرئيسية CNC التعامل وحدها.
A16B-1210-0430 هو لوحة التوسع التي تغلق هذه الفجوة.توصيل هذه اللوحة في CNC يضيف قناين محورية نظرية إضافية إلى النظاممع تثبيت A16B-1210-0430، تصبح آلة 4 محاور ممكنة من نظام قاعدة 2 محور، أو تشكيل 5 محورات و 6 محورات تصبح قابلة للوصول.
| المعلم | القيمة |
|---|---|
| قنوات المحور | 2 (إضافة) |
| واجهة | ردود الفعل التناظرية + رمز النبض |
| ردود الفعل | رمز النبض × 2 |
| متوافقة المحرك | محركات التيار المستمر من سلسلة M 6047 / 6050 |
| متوافق | 10-M، 10-T، 10-MF، 10-TF، F11M، F11T، F110 |
| البناء | الـ PCB غير المثبت على السطح |
A16B-1210-0430 عادة ما تظهر في نوعين من الآلات:
محولات CNC ذات برجين:برجين أداة، كل منها مع محور X و Z الخاص به. لوحة المحور الرئيسي يتحكم في البرج الأول (X1، Z1).تتيح الدوران المزامنة أو المستقلة من برجين في مرور واحد للآلات.
مراكز معالجة ذات 5 محاور:ثلاثة محاور خطية من اللوحة الرئيسية ؛ A16B-1210-0430 يضيف المحورين الدواري الرابع والخامس (عادة A و B أو B و C).هذا التكوين يسمح بالتخطيط المتزامن لـ 5 محاور لمكونات الطيران والفضاء المعقدة.
خطأ محور الدوارة ذات البرج التوأم:تعمل محولات CNC ذات برجين على إنتاج إنذار على محور X للبرج الثاني. يؤكد التفتيش أن لوحة المحور الإضافية A16B-1210-0430 هي مصدر الخطأ.استبدال اللوحة يعيد تشغيل المحور الثاني من برج.
إنذار مركز معالجة 5 محاور في المحور 5مركز التصنيع الذي يدير جهاز تحكم من فانوك سلسلة 10-MF ينشئ إنذار خدمة مستمر على المحور الخامس. بعد تأكيد أن محرك القيادة والمحرك يعملان،يتم تحديد لوحة المحور الإضافي A16B-1210-0430 على أنها العيباستبدال اللوحة يحل الإنذار
س1: هل يمكن استخدام A16B-1210-0430 مع سلسلة 12 أو سلسلة 16 CNCs؟
تم تصميم A16B-1210-0430 خصيصًا لمنصات CNC من السلسلة 10 والسلسلة 11/110 في العصر التناظري.تستخدم الأنظمة الرقمية لـ FANUC من السلسلة 12 وأحدثها بنيات لوحات محورية مختلفة ولوحات محور إضافي مختلفةA16B-1210-0430 غير متوافق مع محاور رقمية CNC.
س2: ما هي محركات خدمة التيار المباشر المتوافقة مع A16B-1210-0430؟
تتواصل اللوحة مع مكبرات التحكم في السرعة المباشرة من FANUC ٪ خاصة النماذج 6047 و 6050.كانت هذه هي الجيل الأخير من محركات خدمة التيار المباشر في مجموعة منتجات FANUC قبل الانتقال إلى محركات خدمة التيار المترددتعمل اللوحة أيضًا مع الجيل الأول من محركات FANUC AC servo للسلسلة 10. لا تتوافق محركات FANUC AC الرقمية في وقت لاحق (سلسلة ألفا ، بيتا) مع هذه اللوحة التواصلية التناظرية.
السؤال 3: هل يؤثر إزالة A16B-1210-0430 على قنوات المحور الرئيسي؟
الرقم A16B-1210-0430 هو لوحة إضافية بحتة ̇ فإنه يضيف قنوات محورين إلى النظام دون التأثير على المحاور الحالية لللوحة الرئيسية.إزالة أو استبدال A16B-1210-0430 لا يقاطع القنوات 2 أو 3 محور اللوحة الرئيسيةفقط محورين إضافيين (عادة 5th و 6th) يتأثرون بوضع هذا المجلس.
السؤال 4: كيف يتم وضع A16B-1210-0430 في رف وحدة التحكم CNC؟
يتم توصيل اللوحة إلى فتحة محددة في رف وحدة التحكم CNC من السلسلة 10/11 ، فتحة المخصصة لوحدة المحور الإضافية.يتم تحديد موقع الفتحة في دليل توصيل الأجهزة من سلسلة FANUC 10/11يربط رابط حافة اللوحة مع الطابق الخلفي للصندوق؛ وتتصل كابلات القيادة الخدمية بموصولات لوحة اللوحة الأمامية للإخراج التناظري وإشارات ردود فعل رمز النبض.
س5: ما هي معايير CNC التي تحتاج إلى تعيينها بعد تركيب A16B-1210-0430 الاستبدالي؟
معايير المحاور الإضافية نوع المحور (خطي أو دواري) ، اتجاه السير، دقة رمز النبض (النبضات لكل دورة محرك) ، تعيين اسم المحوريجب التحقق من مكاسب حلقة الخدمة بعد الاستبداليتم الاحتفاظ بها في ذاكرة المعايير الرئيسية لـ CNC ولا يتم تغييرها من خلال استبدال اللوحة نفسها.تأكيد إعدادات المعلمات قبل إعادة الجهاز إلى الإنتاج يضمن أن المحاور الإضافية تتصرف بشكل صحيح مع تركيب اللوحة الجديدة.
