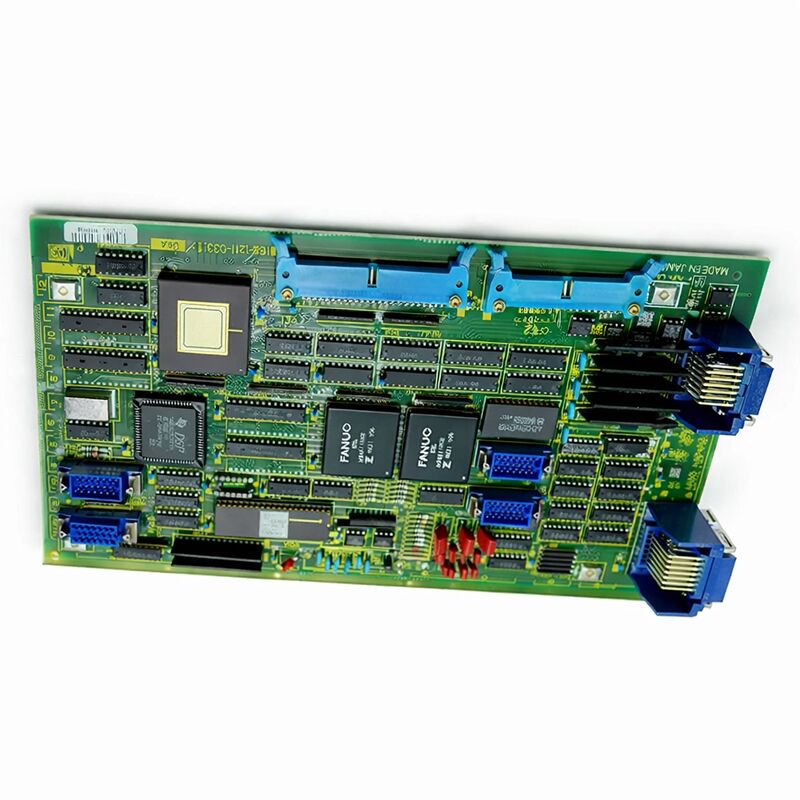

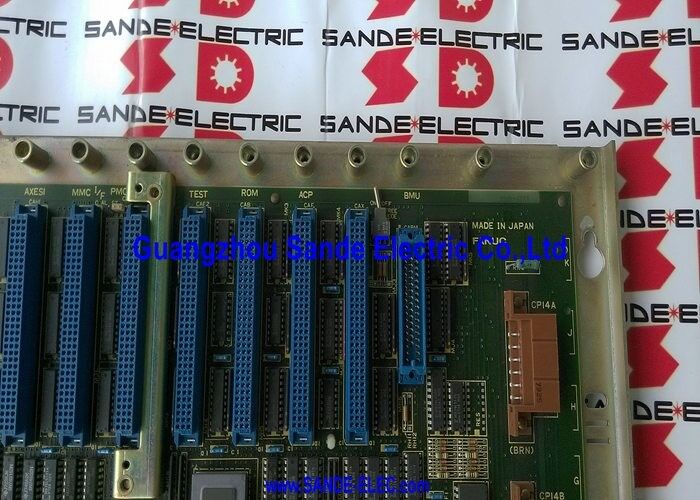

لوحة الدوائر A16B-1210-0450 A16B12100450 A16B-121O-O45O

FANUC A16B-1210-0450 ∙ إضافية المحور المُحلّل PCB ∙ النظام 11 ، إدخال المُحلّل المزدوج ، اليابان

رقم الجزء:A16B-1210-0450

المصنع:شركة فانوك (اليابان)

نوع المنتج:الهيكل الالكتروني لـ (R,R)

سلسلة اللوحات:A16B-1210

مدخلات المحل:2 (محلّل مزدوج)

أنظمة متوافقة:نظام FANUC 11 (11A)

نظرة عامة

A16B-1210-0450 هو قرص تحديد المحور الإضافي لجهاز التحكم CNC في نظام FANUC 11.يوفر مدخلات ردود فعل حلول مزدوجة قبول إشارات الموقف والسرعة من محولين من نوع حلول متصلين بمحاور إضافية خارج تكوين جهاز التحكم الأساسي.

تقوم اللوحة بمعالجة إشارات الحل هذه إلى بيانات موقف وسرعة قابلة للاستخدام لخوارزمية التحكم في محور CNC.

كانت تعليقات القرار هي تقنية استشعار الموقف القياسية لأنظمة محور FANUC في جيل النظام 11.المحولات هي محولات كهروميكانيكية صلبة تحويل زاوية العمود إلى إشارات كهربائية تناظرية.

لا تحتوي على مكونات نصف موصل تتعرض للبيئة وتتحمل الاهتزازات وتغير درجات الحرارة والتلوث بشكل أفضل من المكيفات البصرية.استخدمت آلات نظام 11 من FANUC تعليقات الحل بشكل واسع على كل من المحاور القياسية والإضافية.

لوحة المحور الإضافي للنظام 11 تلبي حاجة تكوين آلة محددة.

جهاز التحكم في النظام 11 يتعامل مع مجموعة أساسية من المحاور

عندما كانت أداة آلة تتطلب محاور إضافية - محور رابع أو خامس ، طاولة دوارة ، محور خطي مساعد - A16B-1210-0450 يوفر واجهة ردود الفعل لهذه المواقف الإضافية.بدون هذه اللوحة، المحاور الإضافية ليس لها مسار رد فعل الموقف إلى CNC.

المواصفات الرئيسية

ردود الفعل من المُحلّل التكنولوجي

يعمل المحولات على مبادئ المحولات، الملف الأساسي على الدوار يستقبل إشارة إثارة، الملف الثانوي على الستاتور،إنتاج مشاعل الخروج متناسبة مع الجانب الجانبي والجانب الجانبي لزاوية العمود.

يحدد نسبة هذين الإخراجين الموقع بشكل فريد في دوران واحد. تعمل الدائرة الإلكترونية على هذه اللوحة على تحويل إشارات الصين والكوسين التناظرية إلى قيمة موقع رقمية.

هذه المعالجة الإشارية هي الوظيفة الأساسية للـ A16B-1210-0450.

إشارات الحل الخام تصل على شكل جهد التناظري و دائرة التحويل من الحل إلى الرقمية في اللوحة تقرأتتبع التغييرات الإضافية لتحديد الموقف الكامل، وتقدم النتيجة إلى برنامج التحكم في المحور في CNC باعتبارها عدد المواقف.

كل من مدخلات الحل على هذه اللوحة مستقل

يرتبط حلّل المحور 1 بإدخال واحد، وحلّل المحور 2 بالآخر. تتعامل اللوحة مع كل منهما في وقت واحد، وتقدم بيانات الموقع لكلا المحورين إلى جهاز التحكم.

نظام FANUC 11 السياق

FANUC System 11 was a high-capability CNC platform for its generation — designed for machining centres and complex turning centres that required more axes and more processing power than simpler controllers could provide.

استخدم النظام بنية لوحة وحدات حيث تستخدم لوحات وظيفية مختلفة ٪ وحدة المعالجة المركزية الرئيسية ٪ ، محور إضافي ٪ ، لوحات خيار ٪ المواقع المحتلة في رف وحدة التحكم.

سلسلة A16B-1210 تغطي عائلة لوحات الخيار والمحور الإضافي لهذا الجيل من أجهزة التحكم.

-0450 هو الاختلاف الحلوي للاجهزة التي تستخدم محاورها الإضافية ردود الفعل الحلوي.

تستخدم الآلات التي تستخدم ردود الفعل عن طريق مشفر النبضات على المحاور الإضافية إصدارات مختلفة من اللوحات في نفس السلسلة.

ماكينات النظام 11 تبقى في الخدمة في المنشآت التي تحافظ على معدات الإنتاج بشكل جيد.

أجزاء الإصلاح لهذا الجيل من أجهزة التحكم يتم الحصول عليها بشكل متزايد من الفائض والمخزونات المتجددة بدلاً من الإنتاج الجديد.

التشخيص الخاطئ عندما يكون المجلس هو المشتبه به

خطأ المحور المعزول خصيصًا عن المحورات الإضافية بينما تعمل المحاور الأساسية بشكل طبيعي يشير إلى الأجهزة التي تتعامل مع تلك المحاور خصيصًا.

A16B-1210-0450 تغطي واجهة التغذية الراجعة للمحاورين الإضافيين.

إذا كانت تلك المحاور تظهر أخطاء في الموقع أو الانجراف أو إنذارات الخدمة بينما المحور الرئيسي غير متأثر، فإن هذه اللوحة هي من بين أوائل الأجهزة للتحقيق.

تحدث أخطاء في كابل الحل و أخطاء في رابط الحل إلى اللوحة أعراض مماثلة لتعطيل اللوحة. قبل استبدال اللوحة ، تحقق من كابلات الحل للتلف ، تأكد من مقعد المرفق ،وقياس إشارة إثارة الحل في وحدات الاتصال الحل.

إذا كان هناك إثارة ومخرجات الحل الصحيحة ولكن CNC لا تزال تنبيهات، دائرة تحويل اللوحة قد يكون خطأ.

الأسئلة الشائعة

السؤال 1: المحور الرابع على آلة النظام 11 يظهر إنذار خدمة. المحورات الثلاثة الأولى بخير. هل يمكن أن يكون A16B-1210-0450 هو الخطأ؟

إن إنذار الخدمة المعزول عن المحاور التي تخدمها لوحة المحور الإضافي مع المحاور الأساسية غير المتأثرة يتماشى مع خطأ في هذه اللوحة أو في مسار ردود الفعل للمحلل.أولاً تحقق من كابلات الحل والإصلاحات.

إذا كانت الكابلات سليمة و اختبار الحل نفسه بشكل صحيح، تحويل اللوحة من الحل إلى الرقمي هو المشتبه به التالي.

السؤال 2: هل يمكن اختبار الحل بشكل مستقل عن A16B-1210-0450؟

نعم، قم بتطبيق تردد الإثارة والجهد الصحيحين على الملف الأساسي للمحلّل وقياس مخرجات الجانب السيني والجانب الكوسينييجب أن تعكس نطاقات الإخراج الصينوس والكوزينوس لهذه الزاوية.

إذا كانت مخرجات الحل صحيحة ولا تزال اللوحة تبلغ عن خطأ ، فإن اللوحة هي الخطأ. إذا كانت مخرجات الحل غير صحيحة أو غائبة ، فإن الحل أو كابلاته هي الخطأ.

السؤال 3: هل يمكن استبدال هذا اللوحة مباشرة بين وحدات CNC المختلفة للنظام 11؟

يتم تعريف A16B-1210-0450 وظيفياً من خلال نوع مدخل الحل (الحل المزدوج) وموافقته مع بنية النظام 11.

إذا كانت لوحة الاستبدال تحمل نفس رقم الجزء ، فهي بديل متوافق مع الأجهزة.

بعد التثبيت، تأكد من أن معايير المحور للأحواض الإضافية مثبتة بشكل صحيح. قد تحتاج إلى التحقق من المعايير المتعلقة بالحل.

السؤال 4: تستخدم الآلة ردود الفعل الحلّة على المحاور الرئيسية والترميزات على المحاور الإضافية. هل يمكن استخدام A16B-1210-0450؟

لا. A16B-1210-0450 هو على وجه التحديد حل (R،R) المتغير. إذا استخدم المحاور الإضافية تعليق رمزية النبض (رمزية) ،هناك حاجة إلى إصدار مختلف من A16B-1210 يتناسب مع نوع واجهة المشفر.

تحقق من ملصق اللوحة الحالية قبل الحصول على بديل.

س5: كيف يجب تخزين هذا اللوح كإحتياطي؟

تخزين في عبوة مضادة للستاتيك في درجة حرارة الغرفة في بيئة جافة.

اللوحة لا تحتوي على بطارية ولا مكونات تتدهور خارج شيخوخة المكونات العادية.

تحقق من اتصال الحافة وموصولات مدخلات الحل قبل التثبيت إذا كانت اللوحة في التخزين لفترة طويلة.
