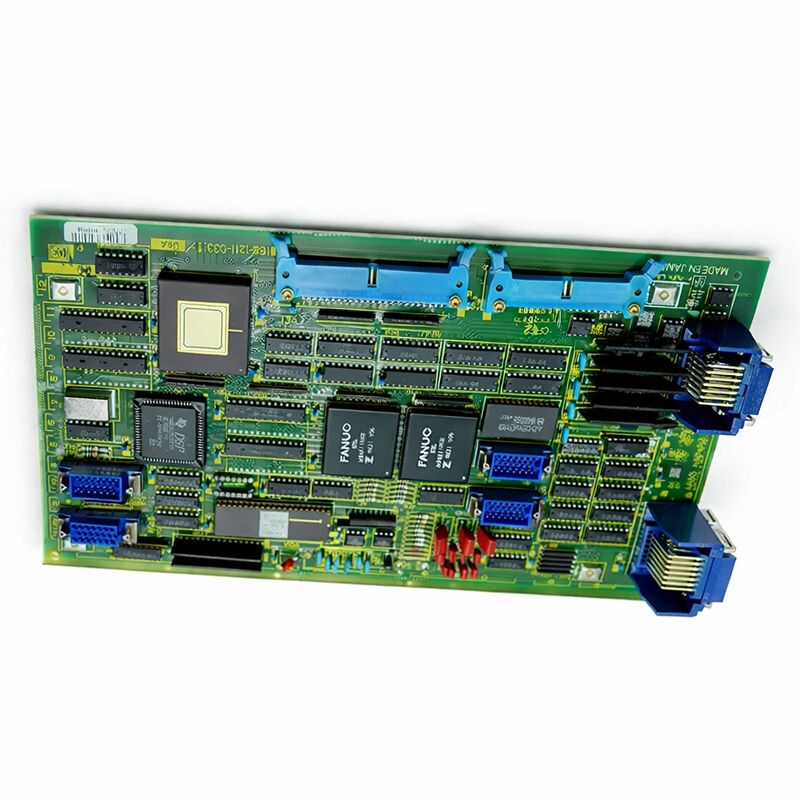

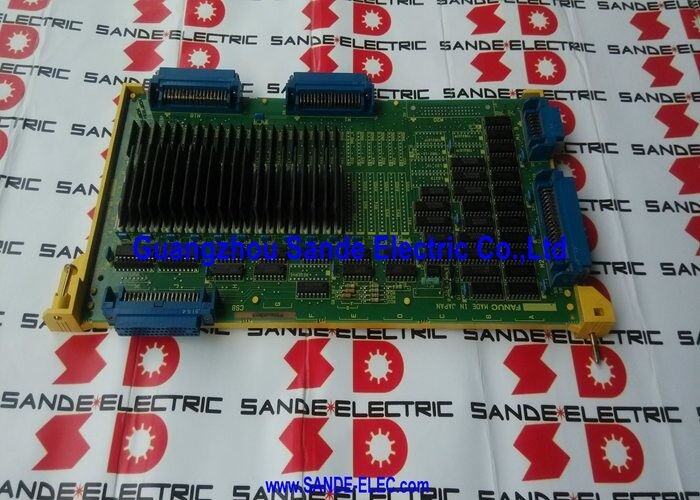

تحكم المحور A16B-1211-0272 A16B12110272 A16B-1211-O272

FANUC A16B-1211-0272 ∙ نظام 10 / 11 قناة رقمية مزدوجة محور PCB ∙ 6057 سلسلة محرك واجهة، اليابان الأصلية

رقم الجزء:A16B-1211-0272

المصنع:شركة فانوك (اليابان)

نوع المنتج:شاشة تحكم محور إضافي رقمية من قناة 2

سلسلة اللوحات:A16B-1211

أنظمة متوافقة:نظام FANUC 11، 11A، 11M، 11T، 11F و نظام 10

قنوات المحور:2 (جهاز التحكم الطرفي ذو المحورين)

محركات الأقراص المتوافقة:أجهزة التضخيم الرقمية (أجهزة التضخيم الرقمية) من سلسلة 6057 (أيضًا من سلسلة 6058)

إدخال المشفر:إشارة مربعة لترميز النبض

البناء:حفرة (غير سطحية)

الحالة:تم إيقاف الصناعة بواسطة المصنع

نظرة عامة

A16B-1211-0272 هي لوحة تحكم محور رقمي مزدوج القنوات لمنصات CNC من نظام 10 و 11 من FANUC.إنها بطاقة محورية محيطية ليست وحدة تحكم مستقلة تضيف محورين إلكترونيين للنظام 10/11.

يعمل جنبا إلى جنب مع لوحة التحكم الرئيسية وبطاقات المحور الأخرى في النظام ، ويوفر واجهة الخدمة الرقمية لمحوريه المخصصين ،ربط أوامر الموقع المتداخلة من جهاز التحكم بوحدات محركات AC الرقمية من سلسلة 6057 أو 6058 التي تدفع المحرك.

كان النظام 10 و 11 منصات CNC عالية القدرة من فانوك في جيلهم.وتطلب آلات الإنتاج المعقدة المجهزة بهذه أجهزة التحكم حركة منسقة متعددة المحاورخمسة أو أكثر من المحاور التي يتم التحكم بها في وقت واحد.

دعمت بنية بطاقات المحور الطرفي هذا من خلال السماح لبناة الآلات ومتكاملي الأنظمة بدمج بطاقات محور متعددة حول جهاز التحكم الرئيسي ،كل بطاقة تتعامل مع مجموعة المحاور المخصصة لها.

كان الخط A16B-1211-0272 ، بقدرته على قناتين ، محورًا في خطة التوسع هذه.

تحمل اللوحة تسمية GE FANUC إلى جانب علامات FANUC ، مما يعكس حقبة المشروع المشترك التي تم خلالها تسويق العديد من هذه أجهزة التحكم.بناء غير سطح تركيب يعطي اللوحة صلابة التي أثبتت على مدى عقود في خدمة آلة.

يجب أن تكون المكونات التي تمر عبر الثقب متاحة بشكل فردي للتفتيش ، وإذا لزم الأمر ، استبدالها.

المواصفات الرئيسية

بنية بطاقات المحور الطرفي في النظام 10/11

تم تصميم نظام FANUC 10 و 11 حول نموذج تحكم المحور الموزع.

تمكن لوحة التحكم الرئيسية من إدارة عبء معالجة CNC الإجمالي - تفسير البرنامج وحسابات الاندماج وتنفيذ PMC ومعالجة واجهة المشغل.

بطاقات المحور تدير واجهات الخدمة كل بطاقة محور تأخذ أوامر موقعها من جهاز التحكموقدمها إلى محرك القيادة الخدمية لهذا المحور.

A16B-1211-0272 تعاملت مع محورين في وقت واحد. في مركز معالجة أربعة محورات، على سبيل المثال، يمكن أن تخدم لوحات A16B-1211-0272 كل المحورينآخر ل Z و محور رابع.

في آلة ذات خمسة محاور، اللوحتان بالإضافة إلى بطاقة قناة واحدة أكملت المجموعة. ويقوم جهاز التحكم بتنسيق جميع اللوحات في الوقت الحقيقي،المسارات المتداخلة.

يعكس تصميم القناة المزدوجة لللوحة البنية العملية لعصرها: كان محوران لكل لوحة نقطة التوازن بين تعقيد اللوحة وتشكيل النظام.

خدم لوحات القناة الواحدة الآلات التي كانت فيها المحاور الفردية بتكوينات مختلفة. خدم لوحات القناة المزدوجة الحالة الشائعة حيث يمكن لأزواج من المحاور مشاركة لوح.

واجهة المحركات: 6057 و 6058 Series Compatibility

كانت مكبرات الخدمة الرقمية المترددة من سلسلة 6057 هي وحدات المحرك الأساسية المزدوجة مع النظام 11 في خط منتجات FANUC في ذلك الوقت.

هذه المحركات تتلقى أوامر السرعة الرقمية من بطاقة المحور وتحولها إلى تيار المحرك اللازم لتحقيق السرعة المطلوبة.

مسار الردود الارتجاعية بيانات الموقع من مُرمز نبضات المحرك يعود من خلال بطاقة المحور إلى جهاز التحكم.

ردود فعل رمز النبض هي إشارة موجة مربعة.

دائرة الدخول في اللوحة تعالج هذه الموجات المربعة، وتحسب النبضات لتحديد موقع المحور.دقة حساب الموقف يحدد دقة جهاز التحكم من قياس الموقف.

تم تصميم الواجهة لأنواع مشفرات النبض المستخدمة مع محركات سلسلة 6057/6058 في تلك الفترة.

تم تصميم A16B-1211-0272 أيضًا لتشغيل مجموعة من واجهات الغزل والخدمة ، والتي تستوعب كل من أنواع المحركات الرقمية والسلسلية ، وفي بعض التكوينات ، واجهات التناظرية.

هذه المرونة جعلتها قابلة للتكيف مع مجموعة متنوعة من تصاميم الآلات التي دمجت أجهزة التحكم في النظام 10/11.

الدعم والخدمة القديمة

ماكينات نظام 10/11، على الرغم من أنها قديمة بمعايير المعاصرة، لا تزال تعمل بإنتاجية في المتاجر التي استثمرت فيها وصانعتها.الجودة الميكانيكية لهذه الآلات غالباً ما تكون ممتازة.

الإلكترونيات هي المكونات ذات الحد العملي لحياة الخدمة و من بين الإلكترونيات ، بطاقات المحور هي من بين أكثر المحتمل أن تحتاج إلى الاهتمام ،نظراً للدور المباشر الذي يلعبونه في التحكم في الخدمة.

البناء من خلال الثقب هو ميزة قابلية الخدمة في هذا العمر.يمكن استبدال مكثفات الإلكتروليتيك المسنة ، وهي الطريقة الأكثر شيوعًا للفشل المرتبط بالعمر في PCBs من هذا السنة ، باستخدام معدات اللحام القياسية.

لوحة التي تظهر سلوك محور غير منتظم، إنذارات خدمة متقطعة، أو أعراض أخرى تتفق مع تصفية إمدادات الطاقة المتدهورة يمكن عادة استعادتها عن طريق استبدال مكثف الوقاية،تمديد عمر الخدمة المفيدة لها بشكل كبير.

الأسئلة الشائعة

السؤال 1: كلا المحورين يخدمه الإنذار A16B-1211-0272 في وقت واحد عند تشغيل. لا تظهر المحركات والمحركات أي أخطاء مستقلة. هل هذه اللوحة هي السبب؟

إن الإنذارات المتزامنة ذات المحورين عند تشغيل الكهرباء ، مع محركات محركات جيدة مؤكدة ، هي النمط المميز لبطاقة المحور التي لا تستطيع إكمال تشغيلها.

يشترك المحوران في الدوائر المشتركة لللوحة لتزويد الطاقة وتواصل جهاز التحكم.

فشل في هذه الدوائر المشتركة يؤثر على كلا المحورين بالتساوي فلتفحصي و أعيدي تشغيل موصلات اللوحة أولاًإمدادات الطاقة أو دوائر الواجهة في اللوحة تحتاج إلى إصلاح أو استبدال.

السؤال الثاني: واحد فقط من المحورين على هذه اللوحة تنبيهات، في حين أن الآخر طبيعي. هل هذا يعني أن الدائرة القناة الواحدة لللوح قد فشلت، أو يمكن أن يكون السبب خارجية؟

إن الإنذارات ذات المحور الواحد مع قناة واحدة طبيعية وقناة واحدة معيبة أكثر عرضة للسبب الخارجي من فشل القناة الواحدة على مستوى اللوحة.أو كابل ترميز للمحور المتأثر هي أول العناصر التي يجب فحصها.

تحدث أخطاء القناة الواحدة في اللوحة ، ولكن أخطاء المرفق والحركة أكثر شيوعًا.

التحقق من محرك القيادة، المحرك، ومربع التغذية الراجعة اتصال للمحور الخاطئ قبل استنتاج لوحة هو خطأ.

السؤال 3: تعمل الآلة بشكل طبيعي عند سرعات منخفضة ولكن تنتج أخطاء متدنية أثناء التنقل السريع على كلا المحورين الذي تخدمه هذه اللوحة. لا تتأثر المحاور الأخرى. ما الذي يمكن أن يسبب هذا؟

بعد أخطاء على التقاطع السريع التي لا تظهر عند السرعة المنخفضة تشير إلى أن إشارة قيادة السرعة من اللوحة لا تصل إلى وحدات المحرك بشكل نظيف عند مستويات الطلب العالية.يمكن أن يكون سبب ذلك تدهور مكونات تكييف الإشارة ‬ مكثفات أو المقاومات ‬ في دوائر إخراج سرعة اللوحة.

يمكن أن يشير أيضًا إلى مقاومة اتصال المرفق التي تكون ضئيلة في الترددات المنخفضة ولكنها تسبب ضعف الإشارة في معدلات التحديث الأعلى اللازمة أثناء التجول السريع.

السؤال 4: تم الحصول على A16B-1211-0272 بديلاً ولكنه يحمل ما يلي آخر من إصلاحات الأجهزة. هل من الآمن تثبيته؟

عادة ما تمثل التغييرات الصغيرة في مراجعة الأجهزة داخل نفس رقم الجزء الأساسي تحسينات في المكونات أو التخطيط التي تحافظ على التوافق مع الخلف.لوحات مراجعة لاحقة مثبتة بدلاً من مراجعات سابقة متوافقة بشكل عام.

ومع ذلك، فإن تأكيد التوافق مع وثائق الجهاز أو مع مصدر خدمة FANUC المؤهل قبل التثبيت هو النهج المسؤول،خاصة بالنسبة لآلات الإنتاج ذات القيمة العالية حيث يكون وقت التوقف من المنشأة غير المتوافقة مكلفًا.

السؤال 5: لم يعد صانع الآلة يعمل. كيف يمكن تحديد المعلمات الصحيحة لتعيين المحور للوحة البديلة؟

أدلة نظام FANUC 10/11 للأجهزة، التي تصف تكوين بطاقة المحور وتعيين المعلمات،منفصلة عن وثائق مصنعي الآلات ومتاحة من خلال شبكة وثائق FANUC وموردي وثائق الصناعة المتخصصين.

تصف هذه الكتب الإرشادية إعدادات المعلمات التي تعين قنوات كل بطاقة محور إلى أرقام محور محددة في جهاز التحكم.

مع النسخة الاحتياطية لمعلمات جهاز التحكم (إن وجدت) ودليل الأجهزة ، يمكن إنشاء التكوين الصحيح.
