| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | A16B-1211-0331 |
رقم القطعة: A16B-1211-0331
الشركة المصنعة: FANUC Corporation (اليابان)
نوع المنتج: لوحة تحكم إضافية للمحور (قناة واحدة)
سلسلة اللوحة: A16B-1211
الأنظمة المتوافقة: FANUC Series 0-B (0-MB, 0-TTB, 0-P4B, 0-PB)
عدد المحاور: 1 (توسيع محور إضافي)
الواجهة: رقمية — تتحكم في محركات السيرفو الرقمية من سلسلة S (6058)
البناء: من خلال الفتحات (غير سطح التركيب)

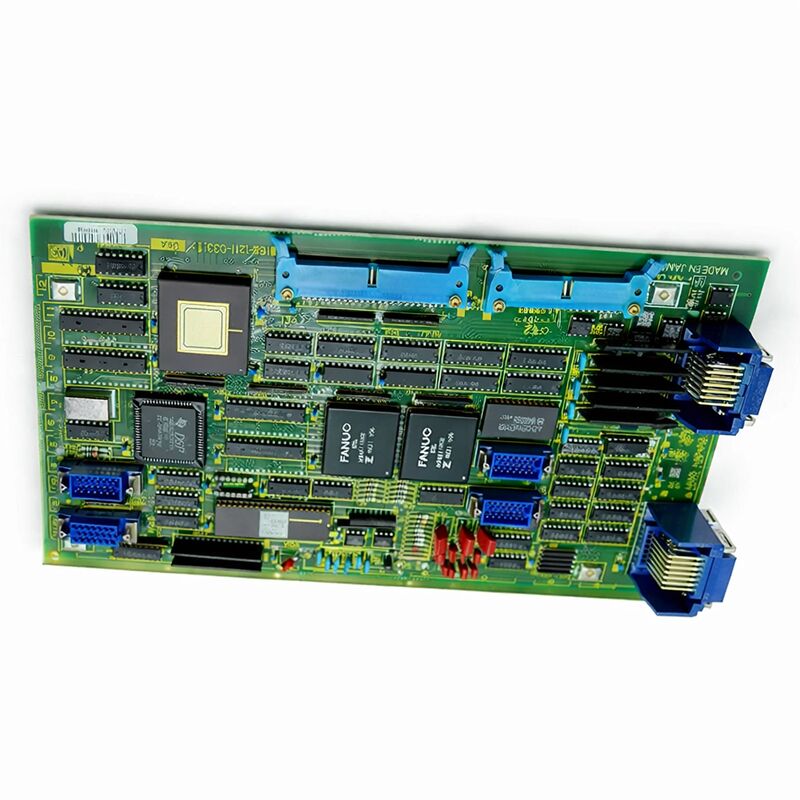

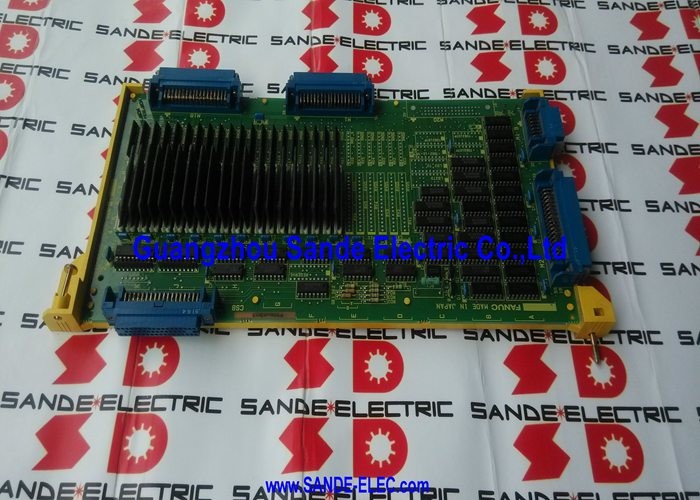

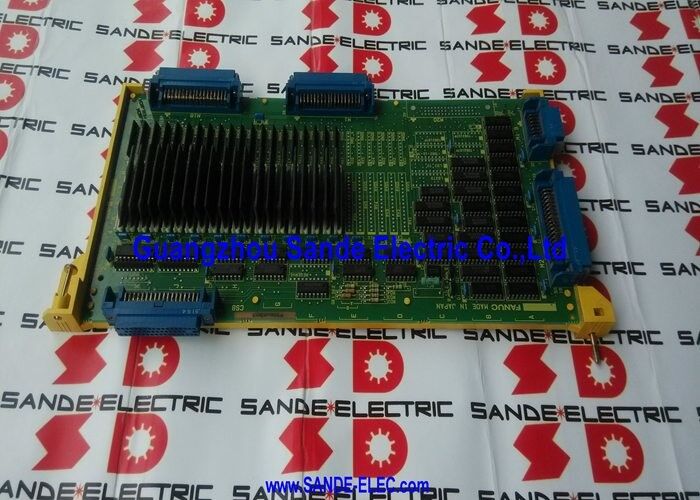

A16B-1211-0331 هي لوحة التحكم الإضافية لمحور واحد لوحدات تحكم CNC من سلسلة FANUC 0-B. تقوم بتوسيع قدرة التحكم في المحاور لتكوينات 0-B — مركز التشغيل 0-MB، ومركز الخراطة مزدوج البرج 0-TTB، والمُكدس 0-P4B، وآلة التجويف 0-PB — عن طريق إضافة محور سيرفو واحد آخر يتم التحكم فيه رقميًا إلى مجموعة المحاور الموجودة.
كانت السلسلة 0-B هي الجيل الأخير والأكثر قدرة من بنية CNC ذات 16 بت من FANUC. كانت التطور الذي تلا سلسلة 0-A، مما جلب قوة معالجة محسنة وقدرات معززة مع الحفاظ على فلسفة التصميم الموثوقة والمُثبتة ميدانيًا والتي جعلت سلسلة 0 ناجحة تجاريًا.
دعم تكوين 0-MB مراكز التشغيل بما يصل إلى أربعة محاور في شكلها القياسي.
أضافت A16B-1211-0331 المحور الخامس أو السادس عندما تطلب تصميم الماكينة أكثر مما وفره التكوين الأساسي.
تُركب اللوحة على اللوحة الرئيسية لوحدة التحكم 0-B بجانب لوحة أوامر وحدة المعالجة المركزية الفرعية A16B-1211-0320، والتي تنسق عملية المحور الإضافي.
كان هذا الاقتران — لوحة الأوامر بالإضافة إلى لوحة المحور — هو النهج القياسي لتوسيع المحور في منصة 0-B.
تتعامل لوحة المحور مع واجهة السيرفو للمحور الإضافي: أوامر السيرفو الرقمية PWM لمحرك السلسلة 6058 ومعالجة تغذية المرتدة للمُشفّر من المحرك.
| المعلمة | القيمة |
|---|---|
| رقم القطعة | A16B-1211-0331 |
| الشركة المصنعة | FANUC Corporation |
| نوع المنتج | لوحة تحكم إضافية لمحور واحد |
| سلسلة اللوحة | A16B-1211 |
| الأنظمة المتوافقة | FANUC Series 0-MB, 0-TTB, 0-P4B, 0-PB |
| محور إضافي | 1 (المحور الخامس أو السادس) |
| واجهة المحرك | رقمية (تتحكم في محركات السلسلة 6058) |
| رفيق مطلوب | لوحة أوامر وحدة المعالجة المركزية الفرعية A16B-1211-0320 |
| البناء | من خلال الفتحات (غير SMT) |
| المنشأ | اليابان |
| درجة حرارة التشغيل | 0 – 55 درجة مئوية |
| درجة حرارة التخزين | −20 – 60 درجة مئوية |
| الحالة المتاحة | جديد (فائض) / مُجدد / مُصلح |
مثلت سلسلة FANUC 0-B الحالة الناضجة لعصر CNC ذي 16 بت. تعامل عدد المحاور الأساسي مع احتياجات معظم تكوينات الماكينات، ولكن العديد من تصميمات الماكينات — وخاصة مراكز التشغيل ذات الطاولات الدوارة، وآلات الألواح المزدوجة، ومراكز الخراطة متعددة الوظائف — تطلبت محورًا أو محورين أكثر مما وفره طقم اللوحات القياسي.
كان حل FANUC هو بنية لوحة المحور الإضافي.
بدلاً من الحاجة إلى وحدة تحكم مختلفة تمامًا للآلات ذات المحاور الأكثر، يمكن تحقيق التوسيع عن طريق إضافة لوحة المحور المحددة إلى تكوين وحدة التحكم الحالي.
وفرت A16B-1211-0331 محورًا إضافيًا واحدًا من هذا القبيل. عندما كانت هناك حاجة إلى محورين إضافيين، تم استخدام لوحتين.
تُنشئ لوحة المحور أوامر PWM الرقمية للسيرفو لوحدة محرك المحور الإضافي.
وحدة المحرك لهذا المحور هي نفس مضخم السيرفو الرقمي من السلسلة 6058 المستخدم للمحاور الأساسية.
تستقبل لوحة المحور أيضًا تغذية المرتدة لموضع المُشفّر من محرك المحور الإضافي، مما يكمل التحكم في الموضع بالحلقة المغلقة لهذا المحور.
ترى وحدة التحكم المحور الإضافي كمحور آخر في تكوينها.
يستخدم برنامج CNC معه نفس أوامر المحور G-code مثل أي محور آخر.
الإضافة شفافة لبرنامج الجزء — يتصرف المحور الموسع بنفس طريقة المحاور الأساسية من منظور المشغل والمبرمج.
مثل اللوحات الأخرى من عصر 0-B، تستخدم A16B-1211-0331 بناءً من خلال الفتحات. يتم تركيب المكونات عن طريق إدخال أسلاكها عبر لوحة الدوائر المطبوعة ولحامها على الجانب الخلفي. هذا نهج مختلف جوهريًا عن بناء سطح التركيب الذي أصبح قياسيًا في أجيال FANUC اللاحقة.
يتمتع بناء من خلال الفتحات بمزايا عملية للوحة عمرها عقود الآن.
المكونات يمكن الوصول إليها واستبدالها بشكل فردي باستخدام معدات لحام قياسية.
يمكن تحديد مكثف تعرض للتلف بسبب التقدم في العمر واستبداله دون أدوات إعادة عمل SMT. يمكن تنظيف نقاط اتصال الموصل واختبارها بشكل فردي.
بالنسبة للوحات من هذا الطراز، فإن وضع فشل التقادم الأكثر شيوعًا هو تدهور المكثفات الإلكتروليتية. تجف المكثفات ببطء بمرور الوقت، ويزداد مقاومتها مع تبخر إلكتروليتها.
في لوحة تحكم المحور، تنتج المكثفات المتدهورة في قسم إمداد الطاقة جهد إمداد غير مستقر يسبب سلوكًا غير منتظم للمحور أو إنذارات متقطعة.
يعد الاستبدال الوقائي للمكثفات على لوحة تظهر عليها أعراض مرتبطة بالعمر غالبًا ما يكون النهج الأكثر فعالية للترميم.
لا تعمل A16B-1211-0331 كإضافة مستقلة. تتطلب وجود لوحة أوامر وحدة المعالجة المركزية الفرعية A16B-1211-0320 وأن تكون عاملة.
توفر لوحة وحدة المعالجة المركزية الفرعية منطق المعالجة الذي ينسق عملية المحور الإضافي ويتصل بحافلة وحدة التحكم الرئيسية.
تتعامل لوحة المحور مع واجهة السيرفو للمحور الذي تأمر به وحدة المعالجة المركزية الفرعية.
عند تشخيص عطل في محور إضافي في ماكينة 0-B، فإن كل من لوحة وحدة المعالجة المركزية الفرعية ولوحة المحور هما موقعان محتملان للأعطال.
يؤثر عطل في لوحة وحدة المعالجة المركزية الفرعية عادةً على جميع المحاور الإضافية التي تنسقها تلك اللوحة. يؤثر عطل في لوحة المحور عادةً على المحور المحدد الذي تخدمه تلك اللوحة فقط.
هذا التمييز يوجه قرار التشخيص والاستبدال.
س1: ينتج المحور الخامس في مركز تشغيل 0-MB إنذار سيرفو عند التشغيل. المحاور الأساسية (1-4) تهيئ بشكل طبيعي. يبدو محرك المحور الخامس والمحرك غير تالفين. هل من المحتمل أن تكون A16B-1211-0331 هي سبب العطل؟
يتوافق إنذار المحور الإضافي مع تشغيل المحور الأساسي الطبيعي مع فشل إما لوحة المحور أو لوحة أوامر وحدة المعالجة المركزية الفرعية. تستخدم المحاور الأساسية أجهزة لوحات مختلفة، لذا فإن عطل في مجموعة لوحات المحور الإضافي لا يؤثر عليها.
تحقق من لوحة وحدة المعالجة المركزية الفرعية أولاً — يؤثر فشلها على جميع المحاور الإضافية في وقت واحد. إذا كان المحور الخامس فقط هو الذي يُصدر إنذارًا، فمن المرجح أن تكون A16B-1211-0331 هي سبب العطل.
تأكد من أن المحرك والمحرك غير تالفين، ثم انتقل إلى تشخيص اللوحة.
س2: يُصدر كل من المحور الخامس والسادس (كلاهما يخدم بواسطة لوحات محاور إضافية) إنذارًا عند التشغيل في وقت واحد. ماذا يشير هذا؟
يشير الفشل المتزامن لمحاور إضافية متعددة إلى لوحة أوامر وحدة المعالجة المركزية الفرعية بدلاً من لوحات المحاور الفردية. تعتمد كلتا لوحتي المحور على وحدة المعالجة المركزية الفرعية لأوامر التشغيل الخاصة بهما.
يسبب فشل وحدة المعالجة المركزية الفرعية إنذارًا لكلا المحورين بغض النظر عن حالة لوحات المحاور.
افحص لوحة وحدة المعالجة المركزية الفرعية، وتحقق من موصلاتها، وإذا كانت حالة اللوحة مشبوهة، فاستبدل لوحة وحدة المعالجة المركزية الفرعية قبل لوحات المحاور.
س3: تعمل ماكينة 0-B بشكل موثوق لسنوات عديدة وفي الآونة الأخيرة بدأ المحور الخامس في إظهار أخطاء موضع متقطعة تظهر وتختفي دون تحفيز ثابت. لوحة المحور ومحرك المحور الخامس تختبران كعاملين. ماذا يمكن أن يسبب هذا؟
غالبًا ما تشير أخطاء الموضع المتقطعة التي لا تتبع نمطًا واضحًا في ماكينة موثوقة إلى موصل قديم أو مكثف إلكتروليتي متدهور على إحدى اللوحات في سلسلة المحور الإضافي.
يمكن أن يتطور الموصل بين لوحة المحور ولوحة وحدة المعالجة المركزية الفرعية، أو الموصلات إلى وحدة المحرك، إلى جهات اتصال عالية المقاومة بمرور الوقت.
نظف وأعد تركيب جميع الموصلات في مسار إشارة المحور الخامس. إذا لم يحل هذا الخطأ المتقطع، فإن استبدال المكثف على لوحة المحور هو الخطوة التالية.
س4: تم الحصول على بديل A16B-1211-0331. بعد التثبيت، يُظهر المحور الخامس إنذارًا مختلفًا عن الإنذار الأصلي. ماذا يجب التحقق منه؟
يشير إنذار مختلف بعد استبدال اللوحة عادةً إلى مشكلة في التكوين أو الموصل بدلاً من لوحة بديلة معيبة.
تحقق من أن جميع الموصلات مثبتة بشكل صحيح وكامل على اللوحة الجديدة — يحتاج الموصل إلى لوحة وحدة المعالجة المركزية الفرعية والموصل إلى وحدة المحرك إلى أن يكونا مُشغلين بالكامل.
تأكد أيضًا من تكوين معلمات تعيين المحور في CNC بشكل صحيح للمحور الخامس.
يمكن أن يؤدي عدم تطابق المعلمات إلى إنذارات تبدو متعلقة بالأجهزة.
س5: هل يمكن لـ A16B-1211-0331 العمل في أي وحدة تحكم من سلسلة 0، أم أنها تقتصر على 0-B؟
تم تصميم A16B-1211-0331 خصيصًا لمنصة وحدة تحكم سلسلة FANUC 0-B. تتطابق واجهة اللوحة وبروتوكول الحافلة وتكوين الموصل مع بنية 0-B.
إنها ليست قابلة للتبديل مع لوحات المحاور الإضافية من أجيال سلسلة 0 الأخرى (0-A، 0-C، أو 0-D)، حتى لو كانت تلك اللوحات تخدم غرضًا وظيفيًا مشابهًا.
استخدمت أجيال 0-A و 0-C مواصفات لوحات مختلفة لتوسيع المحور. تأكد دائمًا من توافق سلسلة اللوحة قبل التثبيت.
