| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | A16B-1212-0030 |

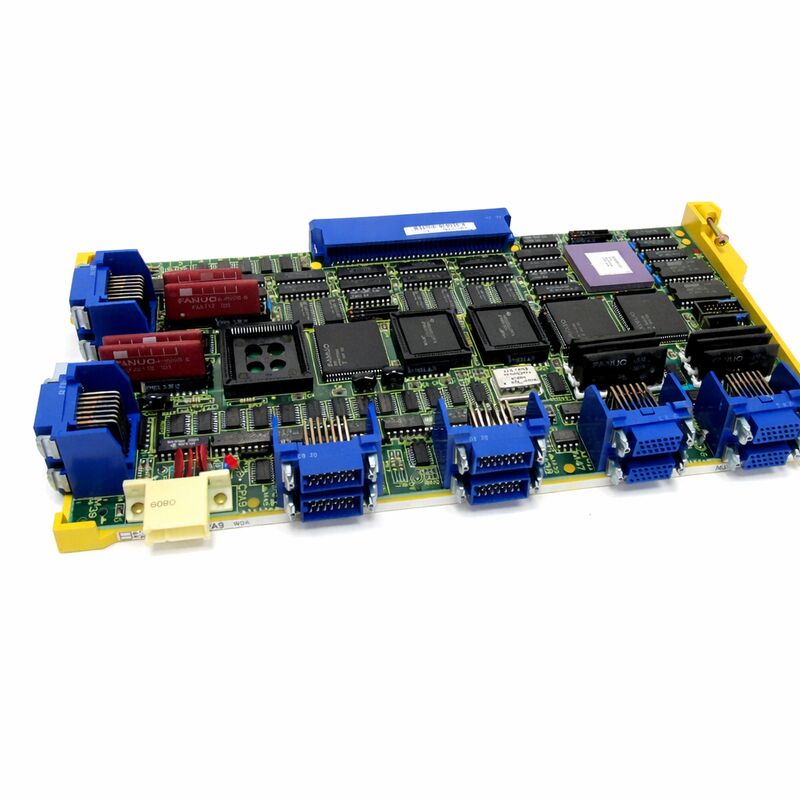

رقم الجزء:A16B-1212-0030
مرجع متقاطع:A16B12120030
المصنع:شركة فانوك (اليابان)
نوع المنتج:محول كاشف منفصل
في محور خدمة FANUC القياسي ، تأتي ردود الفعل عن الموقف من المشفر المثبت على عمود محرك الخدمة. يقرأ CNC عدد المشفر ، ويحسب الموقف الفعلي ، ويغلق الحلقة.هذا الترتيب يسمى حلقة نصف مغلقة هو دقيق بما فيه الكفاية لمعظم تطبيقات الأدوات الآلية.
التحكم في الحلقة المغلقة بالكامل يضيف جهاز رد فعل ثاني مثبت مباشرة على العنصر المتحرك للآلة: مقياس خطي على الطاولة،أو رمز وضع ثانوي على محار المسماريتم إعادة وضع الآلة الميكانيكي الفعلي ليس فقط زاوية عمود المحرك إلى CNC أي توسع حراري، خطأ في مسار المطور الكروييتم قياس أو تصحيح الانحراف بين المحرك وقطعة العمل في الوقت الحقيقي.
A16B-1212-0030 هو الأجهزة التي تجعل هذا العمل على أنظمة سلسلة 15A. فإنه يضيف مسار إدخال الإشارة للكاشف منفصل إلى التحكم CNC دون هذا اللوحة،السلسلة 15A لا تستطيع قبول أو معالجة إشارة كاشفة منفصلة، وأي معايير تمكن من رد فعل حلقة مغلقة كاملة سوف تولد إنذار.
هذه اللوحة تناسب منشآت FANUC سلسلة 15-MA (مركز التصنيع) و 15-TA (مركز الدوران).هو إضافية على الجهاز المحمول الذي يربط إلى سلسلة 15A أجهزة التحكم ويوفر قناة معالجة إشارة إضافية المكتشف منفصلة تتطلب.
طواحين الحفر الدقيقة و طواحين الجيج حيث يجب أن يتم الاحتفاظ بموقف الطاولة ضمن ميكرون بغض النظر عن النمو الحراري.مراكز التصنيع ذات الإطار الكبير التي يتجاوز فيها خطأ مسار المسامير الكروية عند التنقل الكامل التسامح المطلوب للجزء دون تعويض الحلقة المغلقةآلات طحن باستخدام ردود الفعل الداخلية الدوارة على محور عجلة الطحن.مشاريع إعادة التجهيز التي تستعيد بنية الحلقة المغلقة الكاملة الأصلية لآلة من السلسلة 15A بعد فشل محول كاشف.
| المعلم | القيمة |
|---|---|
| رقم الجزء | A16B-1212-0030 |
| النوع | محول كاشف منفصل (PCB إضافي) |
| منصة | سلسلة FANUC 15A |
| CNC متوافق | سلسلة 15-MA، 15-TA |
| مدخلات ردود الفعل | مقياس خطي، إندوكتوسين، مكشف ثانوي |
| الوظيفة | مسار ردود الفعل لموقف الحلقة المغلقة بالكامل |
| الأصل | اليابان |
السؤال 1: إن سي إن سي من سلسلة 15A يولد إنذارًا يتعلق بالمستشعر المنفصل. هل A16B-1212-0030 هو السبب؟
قبل افتراض أن اللوحة قد فشلت، تتبع العيب من الكاشف إلى الخارج. تحقق من المقياس الخطي أو كابل إشارة الحث على تلف وتحقق من فولتاج إمداد الكاشف.فحص المرفق بين كابل الكاشف و A16B-1212-0030إذا تم تأكيد جهاز الكشف والكابلات والإصلاحات وأن الإنذار لا يزال، فقد فشلت لوحة المحول.
السؤال 2: هل هذا اللوح مطلوب إذا كانت الآلة تستخدم فقط ردود الفعل المعدل المثبتة على المحرك؟
لا، A16B-1212-0030 مطلوب فقط عندما تستخدم الآلة كاشف موقع منفصل للتحكم في الحلقة المغلقة بالكامل.سلسلة 15A تشغيل حلقة نصف مغلقة بحتة ?? مكشف المحرك فقط ?? لا تتطلب هذه اللوحة وسوف تعمل بشكل طبيعي بدونه.
السؤال 3: هل يمكن أن يعمل A16B-1212-0030 مع أي نوع من المقاييس الخطية؟
The board accepts signal types compatible with the Series 15A's separate detector interface — typically sine/cosine analogue or incremental TTL/differential square-wave signals from scales and inductosyn devicesتأكد من أن شكل مخرج المقياس المحدد يطابق مواصفات مدخلات المحول قبل التثبيت
س4: بعد استبدال A16B-1212-0030، لا يزال جهاز CNC يظهر إنذار كاشف. ما الذي يجب التحقق منه؟
تحقق من أن لوحة الاستبدال مثبتة بشكل صحيح في مرفقه.ثم تأكد من أن المعلمات سلسلة 15A التي تمكن من ردود الفعل كاشف منفصلة يتم تعيينها بشكل صحيح ، وخاصة المعلمات تكوين المحور الذي يحدد المحاور التي تستخدم مدخل كاشف منفصلعدم تطابق المعلمات ينتج إنذار حتى مع لوحة تعمل.
السؤال 5: هل A16B-1212-0030 متوفرة لآلة من السلسلة 15A التي لا تزال قيد الإنتاج؟
تم إيقاف إنتاج منصة السلسلة 15 من قبل FANUC. يتم الحصول على A16B-1212-0030 من خلال سوق بعد التصنيع CNC الصناعي FANUC المتخصصين في قطع الغيار القديمة وشركات إصلاح السلسلة 15.إصلاح مستوى المكونات من اللوحة الفاشلة الأصلية هو أيضا خيار قابل للتنفيذ عندما يكون مخزون التبادل نادرة، لأن العطل في لوحات المحولات هذه غالبا ما يكون محليًا في وحدة تحكم إشارة واحدة أو رابط.
