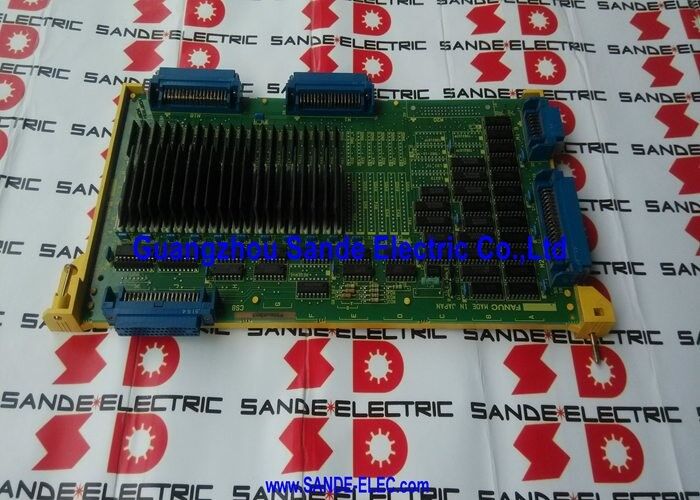

| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE RoHS |
| رقم الموديل | A16B-2200-0090 |
كانت سلسلة FANUC 15 (ومتغيرها 150) هي منصة CNC الرائدة من FANUC للأدوات الآلية المعقدة وعالية المحور خلال عصر الإنتاج. في حين أن معظم مراكز التصنيع والمخارط تتطلب من 3 إلى 5 محاور، فقد تم تصميم السلسلة 15 خصيصًا للآلات التي يكون عدد المحاور فيها مرتفعًا - مراكز تصنيع كبيرة بها منصات نقالة وطاولات دوارة، ومراكز تحويل متعددة المغزل، وخلايا تصنيع مرنة، وآلات إنتاج مخصصة لمكونات الطيران أو المكونات الهندسية الثقيلة.
تعد A16B-2200-0090 واحدة من لوحات التحكم المحورية التي تجعل هذه القدرة على المحور العالي ممكنة. من خلال تكديس لوحات متعددة ذات 4 قنوات في خزانة السلسلة 15 CNC، يقوم عنصر التحكم ببناء عدد المحاور الخاص به في مجموعات مكونة من 4 - ما يصل إلى 16 محورًا إجماليًا عند تركيب أربع لوحات.
| المعلمة | قيمة |
|---|---|
| قنوات المحور | 4 (لكل لوحة) |
| نوع الإشارة | PWM الرقمية |
| توافق محرك الأقراص | فانوك 6058، 6066 محركات الأقراص المؤازرة |
| الحد الأقصى لمحاور النظام | 16 (مع 4 لوحات) |
| متناسق | 15A، 15M، 15-MA، 150M، 15-MF، 15-TT، 15-TA، 15-TF |
يوفر A16B-2200-0090 واحد 4 قنوات محورية. تسمح بنية السلسلة 15 من FANUC للوحات متعددة المحاور بالتعايش في نفس CNC:
4 محاور:واحد A16B-2200-0090 — تكوين مدمج 15 أمبير لمركز تصنيع رباعي المحاور.
8 محاور:لوحتان - مركز تصنيع ذو 4 محاور مع محور دوار لمنصة نقالة ومحاور خطية إضافية.
12 محاور:ثلاث لوحات - مناسبة لمراكز الخراطة متعددة المحاور أو الآلات ذات الطاولة الدوارة المعقدة وتكوينات الرأس.
16 محاور:أربع لوحات - الحد الأقصى للتكوين، تُستخدم في أدوات الآلات الكبيرة والمعقدة جدًا، مثل أنظمة التصنيع المرنة متعددة المنصات أو أقسام آلة النقل المخصصة.
تعمل اللوحات ذات التكوين متعدد البطاقات بشكل مستقل ولكن ضمن نفس إطار عمل الأوامر والملاحظات الخاص بـ CNC. يتعامل كل لوح مع المحاور الأربعة الخاصة به؛ يقوم CNC بتنسيق جميع اللوحات في وقت واحد من خلال نظام التسجيل BASE.
خطأ محور مركز المعالجة ذو 4 محاور:يقوم مركز التصنيع FANUC 15-MA بتطوير إنذار محوري على أحد محاوره المؤازرة الأربعة. بعد استبعاد المحرك والمحرك، تم تحديد لوحة المحور A16B-2200-0090 كمصدر الخطأ. يستعيد الاستبدال قناة المحور الخاطئة.
صيانة ماكينة النقل ذات 16 محور:تستخدم آلة النقل الكبيرة أربع لوحات A16B-2200-0090 للتحكم في 16 محطة تصنيع في وقت واحد. تقوم إحدى اللوحات بتطوير إنذار محوري على القنوات 5-8 (اللوحة 2 من 4). يتم استبدال اللوحة الفاشلة دون إزعاج اللوحات الثلاثة الأخرى أو محاورها.
Q1: هل يمكن لـ A16B-2200-0090 التحكم في محركات الأقراص المؤازرة الرقمية من السلسلة 15 بخلاف 6058 و6066؟
تم تصميم A16B-2200-0090 خصيصًا لمحركات الأقراص المؤازرة الرقمية من سلسلة FANUC 6058 و6066. تستخدم محركات الأقراص هذه بروتوكول واجهة PWM الذي تنشئه لوحة المحور. تستخدم سلسلة محركات المؤازرة FANUC الأحدث (Alpha وAlpha-i وBeta-i) واجهات اتصال مختلفة (Type-A أو Type-B أو FSSB) ولا تتوافق مع A16B-2200-0090.
س2: ما هو BASE 0 وBASE 1 وBASE 2 في بنية لوحة المحور من السلسلة 15؟
BASE 0 و1 و2 هي سجلات أوامر الذاكرة المشتركة في الناقل الداخلي لـ Series 15 CNC. تكتب وحدة المعالجة المركزية الرئيسية أوامر زيادة الموضع في هذه السجلات في كل دورة استيفاء. يقرأ A16B-2200-0090 سجل BASE المناسب لكل محور من محاوره الأربعة ويترجم بيانات الأمر إلى إشارات محرك PWM. تسمح هذه البنية المعينة للذاكرة لوحدة المعالجة المركزية ولوحة المحور بتبادل الأوامر دون الاتصال المباشر بين المعالج والمعالج.
س3: كيف يتم إعداد تخصيصات قناة المحور عند استخدام لوحات A16B-2200-0090 المتعددة؟
في تكوين السلسلة 15 متعدد اللوحات، يتم تعيين رقم محور أساسي لكل لوحة A16B-2200-0090 من خلال إعدادات المعلمة والموضع الفعلي للوحة في CNC. اللوحة الأولى تتعامل مع المحاور من 1 إلى 4، واللوحة الثانية تتعامل مع المحاور من 5 إلى 8، وهكذا. يتم تكوين معلمات تخصيص المحور في جدول معلمات المحور الخاص بـ CNC - قد يؤدي تغيير هذه المعلمات بشكل غير صحيح إلى تعيين محاور إلى اللوحة الخاطئة، مما يتسبب في حدوث أخطاء في التحكم.
س 4: هل A16B-2200-0090 مناسب لأنظمة السلسلة 15-B أو 15-C؟
تم تأكيد A16B-2200-0090 لجيل السلسلة 15-A (الطراز A) - الأنظمة المخصصة 15A، و15-MA، و15-TA، و150M، و15-MF، و15-TT، و15-TF. قدمت السلسلة 15-B و15-C أجهزة مختلفة للوحة المحاور كجزء من بنيات المؤازرة المحدثة. تأكد من إنشاء النموذج المحدد لـ CNC قبل الطلب.
س5: ماذا يحدث عندما تفشل إحدى اللوحات الأربع A16B-2200-0090 في نظام مكون من 16 محورًا؟
فقط المحاور الأربعة التي تسيطر عليها اللوحة الفاشلة هي التي تدخل في حالة إنذار. تستمر اللوحات الثلاثة المتبقية ومحاورها الـ 12 في العمل بشكل طبيعي - وتكون لوحات المحاور الأخرى مستقلة. سيعرض CNC إنذارات للمحاور المتأثرة، وسيتم منع تلك المحاور. ولا يزال بإمكان الآلة العمل على محاورها المتبقية إذا سمحت عملية الإنتاج بذلك، بينما يتم ترتيب الإصلاح.
