| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | A16B-2200-0091 |
رقم الجزء:A16B-2200-0091
المصنع:شركة فانوك (اليابان)
نوع المنتج:شاشة تحكم المحور الثلاثية القنوات
سلسلة اللوحات:A16B-2200
أنظمة متوافقة:سلسلة FANUC 15-MA، 15-TA (سلسلة 15 نموذج A)
محركات الأقراص المتوافقة:أجهزة التضخيم الرقمية من طراز 6058 و 6066
قنوات المحور:3

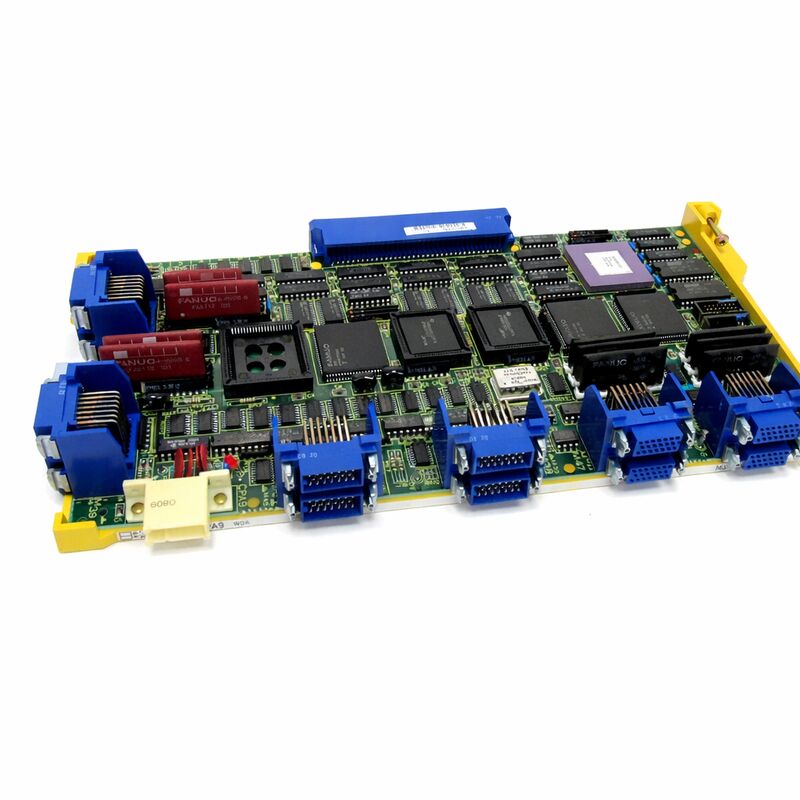

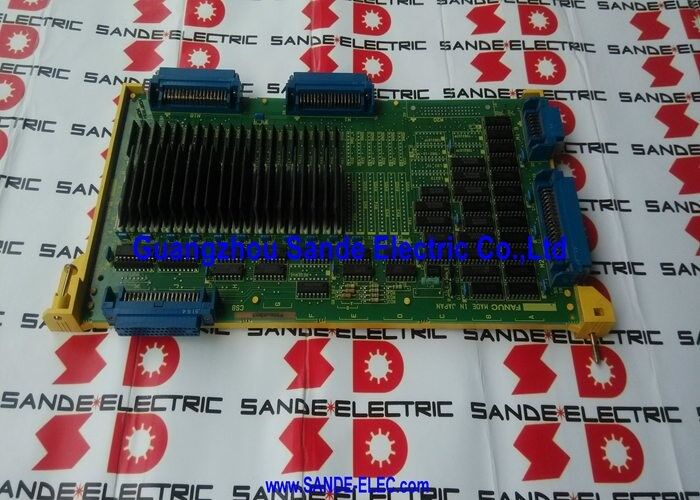

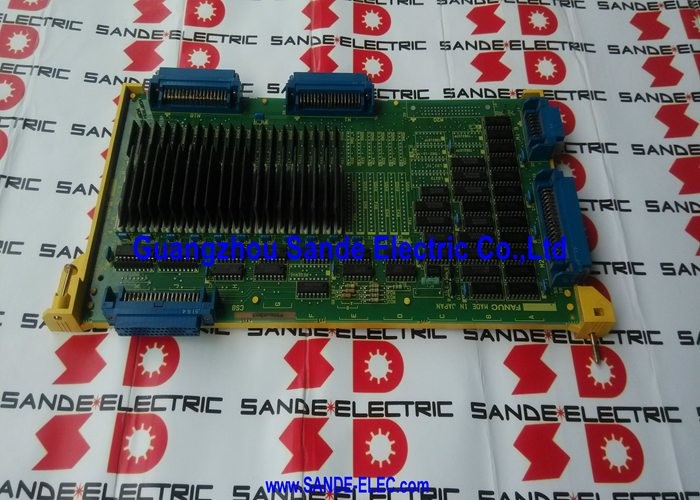

A16B-2200-0091 هي لوحة تحكم محورية ثلاثية القنوات لمراقبي CNC من FANUC سلسلة 15 نموذج A منصة متعددة المحاور عالية الأداء المستخدمة في مراكز التصنيع المعقدة ومراكز التدوير الكبيرةو أدوات آلة متعددة المسارات من العصر.
هذه اللوحة مسؤولة عن الاتصالات الخدمية وتوليد إشارات PWM التي تدفع ثلاثة محاور الخدمة من خلال وحدات مكبرات الخدمة الرقمية AC التي تتصل بها.
كانت السلسلة 15 CNC الرائدة في FANUC في وقت إدخالها.
تم تصميمه لتطبيقات عدد المحاور العالي حيث كانت المتطلبات الأساسية عدة محاور مُتحكم بها في وقت واحد وتكوينات متعددة المسارات وتحديد المواقع بدقة عالية.
أجهزة التحكم لهذه الآلات مجموعة كبيرة متعددة الألواح مع بطاقات محورية وحدات نظام ووحدات رسوماتو لوحات PMC مطلوبة لوحات تحكم المحور من هذا النوع بالضبط لإدارة كل مجموعة من محاور الخدمةA16B-2200-0091 تعاملت مع ثلاثة منهم
تستخدم اللوحة البناء التقليدي من خلال الثقب بدلاً من تصميم سطح الصعود الذي أصبح معيارًا في أجيال FANUC اللاحقة.
هذه هي السمة المميزة للسلسلة 15 موديل A العصر ، اللوحات أكبر جسديا والمكونات مثبتة من خلال الثقب ،مما يجعل التشخيص والإصلاح على مستوى المكونات أكثر سهولة من تصاميم SMD اللاحقة.
الاتصالات صلبة وتخطيط عملي للخدمة الميدانية في تركيبات الآلات الكبيرة.
| المعلم | القيمة |
|---|---|
| رقم الجزء | A16B-2200-0091 |
| المصنع | شركة فانوك |
| نوع المنتج | شاشة تحكم المحور الثلاثية القنوات |
| سلسلة لوحات | A16B-2200 |
| أنظمة متوافقة | سلسلة FANUC 15-MA، 15-TA (نموذج A) |
| محركات الأقراص المتوافقة | أجهزة التضخيم الرقمية من طراز 6058 و 6066 |
| قنوات المحور | 3 |
| البناء | حفرة (غير سطحية) |
| نوع الإشارة | التحكم الرقمي في PWM |
| الأصل | اليابان |
| درجة حرارة العمل | 0 °C 55 °C |
| درجة حرارة التخزين | -20 ️ 60 درجة مئوية |
| الرطوبة | 75% RH max (غير مكثف) |
| الحالة المتاحة | جديد (فائض) / تم تجديده / تم إصلاحه |
قامت بنية وحدة التحكم في السلسلة 15 بتوزيع التحكم في المحور عبر لوحات تحكم محورية مخصصة. وفرت لوحة النظام الرئيسية أساس معالجة CNC التداخل البرامجي ، وتنفيذ PMC ،إدارة واجهة المشغل.
توفر لوحات التحكم في المحور واجهة الخدمة - إنتاج إشارة PWM في الوقت الفعلي ومعالجة ردود الفعل للمثبت الذي أنشأ التحكم في الموقف في الحلقة المغلقة لكل مجموعة من محاور الخدمة.
A16B-2200-0091 يولد PWM (تعديل عرض النبض) الأوامر الرقمية التي يترجمها مكبرات الخدمة المتصلة الدوافع من سلسلة 6058 و 6066 إلى تيار المحرك.
تشفر إشارة PWM أمر السرعة: دورة عملها تحدد مقدار التيار الذي تقدمه المحرك إلى المحرك.
تقوم اللوحة في نفس الوقت بمعالجة ردود الفعل عن الموقف من الترميز على كل محرك محورمقارنة الموقف المطلوب للموقف الفعلي وتعديل أمر السرعة باستمرار لإغلاق خطأ الموقف.
كان هذا الفصل بين وظيفة الاندماج في CNC ووظيفة التحكم في الخدمة متعمداً من الناحية المعمارية.
محول CNC يحسب مواقع الهدف.
لوحة تحكم المحور تنفذها
كلاهما يعمل بسرعة عالية ولكن مع قيود زمنية مختلفة يعمل المقاطع في الإحداثيات المليمترية عند سرعات التصنيع،في حين أن لوحة الخدمة يعمل في عدد مكيف في معدلات تحديث الخدمة كيلو هرتز.
قد تتطلب آلة سلسلة 15 الرئيسية بطاقات تحكم متعددة المحاور. يعني تصميم 3 قنوات A16B-2200-0091 أن آلة ذات 9 محاور تحتاج إلى ثلاثة من هذه اللوحات. تحتاج آلة ذات 12 محورًا إلى أربعة.
دعمت بنية السلسلة 15 هذا من خلال السماح بطاقات المحور بالتزاوج أو الجمع بينها في تكوينات بطاقات متعددة حيث تنسق لوحة النظام الرئيسية جميعها.
اللوحة تتصل بالنظام من خلال اتصالات واجهة محددة.
عنوانات المحاور الثلاثة التي تخدمها - BASE 0، 1 أو 2 في نظام مرجعية الإشارة في اللوحة - تحدد المحاور الثلاثة في محور الجهاز الكلي الذي يرقم هذه اللوحة.
الحصول على هذا التعيين الصحيح بعد استبدال اللوحة أمر ضروري: لوحة تحكم محور تم تعيينها بشكل غير صحيح ، فستقود المحاور الخاطئة أو تسبب تضاربات الاتصال داخل جهاز التحكم.
يعد بناء الثقب من خلال A16B-2200-0091 ميزة صيانة. على لوحة مثبتة على السطح ، تتطلب المكونات المتضررة معدات إعادة العمل SMT ومهارات غير متوفرة عالمياً.
على لوحة ثقيلة ، يمكن إزالة المقاومة أو المكثف أو IC المتضررة واستبدالها بمعدات لحام قياسية ومكونات استبدال مناسبة.
بالنسبة للوحة من هذا العصر ومع إمكانية الوصول إلى الثقب، فإن إصلاح مستوى المكونات هو في كثير من الأحيان الخيار الأول الذي يتبع عندما يفشل اللوح.
لوحات التحكم في السلسلة 15 التي تفشل بسبب مكثفات الكهربائية المسنة ، يمكن عادة استعادتها عن طريق استبدال المكثفات المتضررة بأخرى جديدة.والتي هي إصلاح قابل للإدارة لفني PCB مؤهل.
س1: أحد المحاور الثلاثة التي يسيطر عليها A16B-2200-0091 يظهر إنذار خدمة مستمر عند تشغيله ، في حين أن المحورين الآخرين على هذا اللوح طبيعيان. هل اللوحة معيبة؟
إنذار ذو محور واحد مع محورين طبيعيين على نفس اللوحة يشير إلى أن اللوحة تعمل جزئياً.الدوائر اللوحة للقناة المحورية المتأثرة قد فشلت في حين أن القنتين الأخريين لا تزال جيدة.
هذا يتفق مع فشل المكونات في دوائر القناة المحددة بدلاً من فشل الطاقة أو الاتصالات على مستوى اللوحة.تأكيد مكبر الخدمة والمحرك على المحور المتأثرة غير متضررة قبل استنتاج قناة اللوحة هو خطأ.
إذا كانت المكونات الخارجية جيدة في الاختبار، فإن إصلاح اللوحة أو استبدالها مناسب.
السؤال 2: جميع المحاور الثلاثة على A16B-2200-0091 تولد إنذارات في وقت واحد. لوحات المحور الأخرى في الآلة تعمل بشكل طبيعي. ما الذي يدل على ذلك؟
فشل في وقت واحد من جميع القنوات الثلاثة على لوحة واحدة، في حين أن لوحات المحور الأخرى لا تزال تشغيل، يشير إلى خطأ على مستوى لوحة في الدائرة المشتركةواجهة الاتصال الرئيسية إلى لوحة النظام، أو حافلة إشارة مشتركة على A16B-2200-0091 نفسها.
تحقق من وصلة إمدادات الطاقة في اللوحة و وصلة كابل الاتصالات قبل الاستنتاج أن اللوحة لديها عيب في اللوحة.
إذا تم التأكد من أن الموصلات جيدة ، فإن اللوحة تحتاج إلى إصلاح أو استبدال.
السؤال 3: تمت إزالة اللوحة وإعادة وضعه كجزء من فحص الصيانة العامة. بعد إعادة التثبيت، فإن محورًا واحدًا كان طبيعيًا سابقًا يولد الآن إنذارًا. ماذا حدث؟
المحور الذي يفشل بعد إعادة وضع اللوح عادة ما يشير إلى مشكلة في المرفق التي تم إنشاؤها أثناء إعادة إدراجها دبوس اتصال منحني ، ومرفق غير متورط بالكامل ،أو كابل لم يتم توصيله بشكل صحيح.
إزالة اللوحة مرة أخرى، وتفقد دبوس الاتصال بعناية، وإعادة توصيل جميع الكابلات، وإعادة وضع اللوحة مع عمدا، التورط الكامل.
في معظم الحالات هذا يحل إنذار ما بعد الصيانة.
السؤال 4: هل هناك لوحات تحكم محورية أخرى من السلسلة 15 التي يمكن أن تحل محل A16B-2200-0091 إذا لم يكن هذا الجزء المحدد متاحًا؟
لوحات تحكم المحور من سلسلة A16B-2200 للسلسلة 15 تتضمن العديد من المتغيرات لعدد المحورات والتكوينات المختلفة.ما إذا كان متغير آخر هو بديل وظيفي يعتمد على عدد القنوات الخاصة اللوحة، نوع الواجهة، ومخطط توجيه المحور مطابقة لمتطلبات تكوين الآلة.
الاستبدال في جميع أنواع لوحات المحور من السلسلة 15 ممكن في بعض الأحيان ولكن يجب التحقق من ذلك مقابل وثائق تكوين الآلة وتوقعات لوحة النظام.لا تفترض أن التوافق المادي يعني التوافق الوظيفي.
السؤال 5: كانت الآلة غير تعمل لعدة سنوات. بعد إعادة الخدمة ، تنتج لوحات المحور بما في ذلك A16B-2200-0091 إنذارات متقطعة. ما الذي يجب التحقيق فيه؟
يؤثر وقت التوقف الممتد على مكثفات الكهرباء في جميع أنحاء جهاز التحكم. يجف هذه المكثفات ببطء أثناء التخزين ، وتتدهور طاقتها ومقاومتها المتساوية (ESR).
عندما يتم تشغيل جهاز التحكم بعد فترة طويلة من التوقف عن العمل، يسبب مكثفات متدهورة فولتاجيات إمدادات غير منتظمة التي تنتج إنذارات متقطعة وغير متسقة.
A preventive capacitor replacement on the axis boards — replacing all electrolytic capacitors with new ones — is the recommended refurbishment procedure before returning a long-idle machine to production service.
