| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | A16B-2200-0220 |

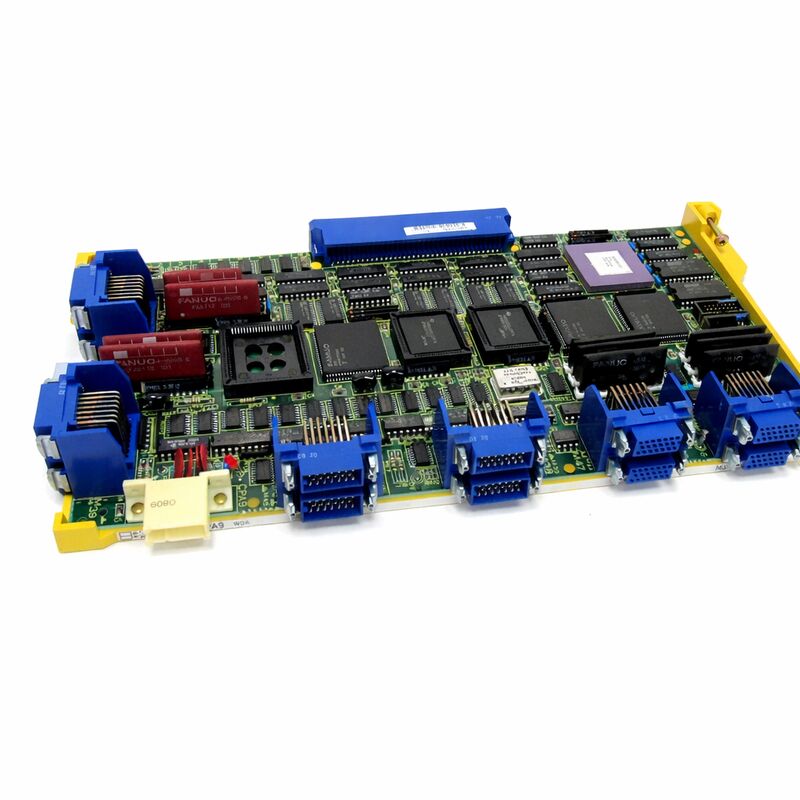

إذا تم بناء نظام التحكم حول بنية FANUC 0-C المبكرة ذات 16 بت، فيجب أن تتطابق لوحة المحور مع بنية الحركة الأصلية بشكل وثيق. A16B-2200-0220 هو أ3/4 محور 16 بت للتحكم في ثنائي الفينيل متعدد الكلورلفانوك 0-Cأنظمة.
يتم وصفها بأنها لوحة طرفية إضافية تناسب0-C اللوحة الرئيسية، يوفر3 أو 4 قنوات للتحكم المؤازر 16 بت، ويستخدم معA20B-1002-0360أوA20B-1003-0750لوحات رئيسية. وهو مرتبط أيضًاA06B-6057وA06B-6058عائلات محرك سيرفو.
تنتمي هذه اللوحة إلى طبقة التحكم في الحركة، وليس إلى قسم الرسومات أو الإدخال/الإخراج أو الذاكرة.
في الاستخدام العملي، فهي اللوحة المسؤولة عن إدارة 3 أو 4 محاور داخل منصة التحكم 0-C، مما يجعلها قطعة بديلة دقيقة للأنظمة القديمة المثبتة 16 بت والتي لا تزال تعتمد على ترتيب التحكم المؤازر الأصلي هذا.
| المعلمة | قيمة |
|---|---|
| ماركة | فانوك |
| رقم الجزء | A16B-2200-0220 |
| رقم الموديل | A16B22000220 |
| نوع اللوحة | محور التحكم ثنائي الفينيل متعدد الكلور |
| سعة المحور | 3 / 4 محور |
| العمارة بت | 16 بت |
| عائلة التحكم | فانوك 0-C |
| سياق التثبيت | يناسب اللوحة الرئيسية 0-C |
| مراجع المجلس الرئيسي المعروفة | A20B-1002-0360، A20B-1003-0750 |
| مراجع محرك سيرفو المعروفة | A06B-6057، A06B-6058 |
يتم استخدام A16B-2200-0220 فيFANUC 0-C بالقطع وأدوات التحكم في الدورانحيث يتطلب النظام المثبتتحكم مؤازر رقمي 3 محاور أو 4 محاورعلى منصة 16 بت.
إنها مناسبة لاستبدال لوحة المحور، واستعادة التحكم 0-C، وأعمال الخدمة على الأجهزة التي لا تزال تستخدم الترتيب الأصلي 0-C الرئيسي ومضخم المؤازرة الرقمية.
الميزة الرئيسية لهذه اللوحة هي أن نطاق تطبيقها واضح جدًا: التحكم 0-C، 16 بت، 3/4 محاور.
وهذا يجعل من السهل المطابقة بدقة مع عناصر التحكم القديمة.
ميزة أخرى هي أنها ترتبط بشكل مباشر باللوحات الرئيسية المعروفة وعائلات مضخمات المؤازرة، مما يساعد على تضييق الاختيار ويقلل من خطر الخلط بينها وبين بطاقات المحور الأخرى من السلسلة 0.
س1. ما هو نوع اللوحة A16B-2200-0220؟
إنه أ16 بت 3/4 محور التحكم ثنائي الفينيل متعدد الكلورلفانوك 0-Cأنظمة. يتم توصيله باللوحة الرئيسية 0-C ويوفر تحكمًا مؤازرًا متعدد المحاور.
س2. ماذا تفعل هذه اللوحة في النظام؟
ويتمثل دورها في التحكم في 3 أو 4 محاور مؤازرة داخل هيكل التحكم 0-C. إنه ينتمي إلى قسم التحكم في الحركة ويعمل مع ترتيب محرك المؤازرة الرقمي للنظام.
س3. ما الذي يجب التحقق منه عند اختيار A16B-2200-0220؟
تحقق من رقم الجزء الدقيق، وتأكد من استخدامات الجهازالتحكم FANUC 0-C 16 بت، تحقق مما إذا كان التطبيق3 محاور أو 4 محاور، وتأكد من تثبيت اللوحة الرئيسية وعائلة محرك المؤازرة. مراجع اللوحة الرئيسية المعروفة هيA20B-1002-0360وA20B-1003-0750، والمجلس مرتبط بهA06B-6057 / A06B-6058قيادة العائلات.
س 4. كيف ينبغي فهم المواصفات الرئيسية؟
يحدد "3/4 محور" نطاق التحكم في المحور، ويحدد "16 بت 0-C" توليد التحكم والمنصة. هذه ليست تفاصيل بسيطة؛ فهي المعرفات الرئيسية للمطابقة الصحيحة.
س5. كيف يجب تشخيص الأخطاء قبل استبدال هذه اللوحة؟
يبدأ التشخيص العملي بفصلخطأ في لوحة المحورمن أخطأ في مكبر للصوت المؤازرةأو أقضية اللوحة الرئيسية. إذا كان الجهاز عبارة عن نظام 0-C وكانت مشكلات التحكم في المحور مقتصرة على القنوات التي تديرها هذه اللوحة، بينما يظل باقي التحكم مستقرًا، يصبح PCB ذو 3/4 محاور مرشحًا بديلاً أقوى.
