لوحة الدوائر CNC
>
|
| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | A16B-2200-0360 |

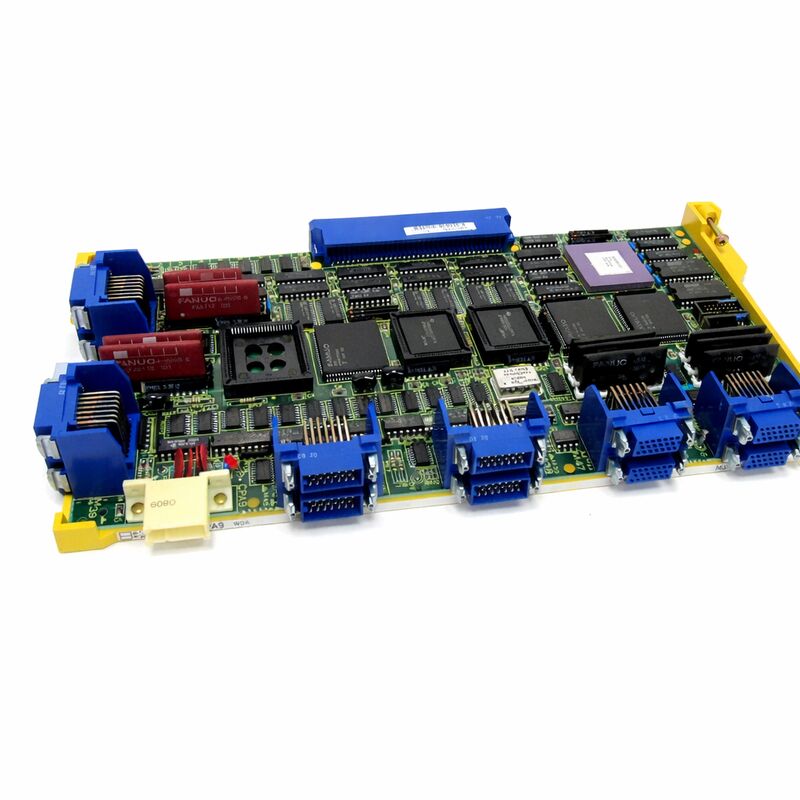

سلسلة FANUC 0-C كانت منصة CNC المدمجة من 32 بت من FANUC للآلات الآلية الصغيرة والمتوسطة خلال التسعينيات ، تغطي المحولات ومراكز التصنيع والطاحونات المبنية حول 0C ، 0D ،ومواصفات التحكم 0Fأدى جيل 0-C إلى إدخال معالجة 32 بت في بنية CNC المدمجة لـ FANUC ، و A16B-2200-0360 هي واحدة من بطاقات التحكم في المحور التي جعلت هذه الهندسة المعمارية تعمل.
في التصميم النموذجي 0-C ، تتعامل اللوحة الرئيسية مع معالجة CNC الإجمالية ، في حين تدير بطاقات المحور المخصص حلقات حركة الخدمة والدوال.A16B-2200-0360 تتعامل مع ما يصل إلى 3 أو 4 محاور رقمية الحساب المحدد يعتمد على تكوين المحور الأصلي للآلةعند 40 ميغاهرتز، فإنه ينتمي إلى نهاية أكثر قدرة من نطاق بطاقة محور 0C؛ سرعة المعالجة تحدد مدى تشغيل حلقات الخدمة وكيف تستجيب البطاقة بسرعة لأوامر المحور.
ما زالت الآلات المبنية على هذه المنصة قيد الإنتاج النشط في جميع أنحاء العالم. عندما تفشل بطاقة المحور في واحدة من هذه أجهزة الحاسب الآلي ، ينخفض قسم الحركة - لا يمكن تشغيل الآلة.A16B-2200-0360 هو التبديل الصحيح الذي يعيد تكوين المحور الأصلي دون تغييرات على برنامج التحكم أو الأسلاك.
| المعلم | القيمة |
|---|---|
| رقم الجزء | A16B-2200-0360 |
| النوع | بطاقة المحور الرقمي 3/4 |
| منصة التحكم | 32 بت FANUC 0-C |
| سرعة المعالجة | 40 ميغاهرتز |
| واجهة | 0C، 0D، 0F سيرفو/دوارة |
| السلسلة | A16B-2200 |
| الوضع | تم إيقافه |
| الأصل | اليابان |
"محور 3/4"- نطاق عدد المحاور. هذه البطاقة تتحكم في 3 أو 4 محاور الرقمية للخدمة/الدوال في وقت واحد.بطاقة ذات محورين أو بطاقة ذات محور مشابه من نفس عائلة A16B-2200 تخدم مواقع مختلفة وليست بديلاً.
"32 بت 0-C"✓ إنتاج التحكم. هذه البطاقة متطابقة مع بنية لوحة 0-C الرئيسية. إنها غير متوافقة مع أجيال 0i ، 16i ، أو 18i i-Series CNC ،ولا مع أقدم منصات 8-بيت 0-A أو 0-B.
"40 ميغاهرتز"في سلسلة A16B-2200، تخدم البطاقات ذات سرعات ساعة مختلفة مستويات أداء مختلفة.تعريف 40 ميغاهرتز هو جزء من هوية البطاقة ويجب أن يتطابق مع مواصفات البطاقة الأصلية المثبتة.
يؤكد استبدال A16B-2200-0360 ضد الجهاز المثبت يستغرق أقل من خمس دقائق ويقضي على أخطاء الطلب الأكثر شيوعا:
س1: ما معنى تسمية 3/4 هل هذه بطاقة ذات 3 محاور أم 4 محاور؟
تدعم البطاقة ما يصل إلى 4 قنوات محورية رقمية. في الآلات التي تم تكوينها لـ 3 محاور ، تعمل 3 قنوات ؛ في الآلات ذات 4 محاور ، تعمل 4.تعيين المحور المحدد يعتمد على التثبيت الأصلي للآلةلا تحتاج إلى تغيير البطاقة بين تكوينات 3 محاور و 4 محورات يتم تعيين عدد المحاور في معايير CNC.
السؤال 2: هل A16B-2200-0360 متوافق مع أجهزة التحكم FANUC 0i-C أو 16i؟
لا. هذه البطاقة محددة لمنصة FANUC 0-C ذات 32 بت. تستخدم أجهزة التحكم CNC المرتبطة بسلسلة i 0i و 16i و 18i بنية مختلفة وسلسلة بطاقات محور مختلف.سلسلة A16B-2200 لا تتركز بشكل متقاطع في أجهزة التحكم من سلسلة i.
السؤال الثالث: إنذارات الآلة على جميع المحاور التي يتم التحكم بها في نفس الوقت هل يمكن أن يكون هذا A16B-2200-0360؟
إن الإنذارات المتزامنة على جميع المحاور تشير إلى طبقة التحكم في المحور المشترك A16B-2200-0360 هو المشتبه به الرئيسيأيضا التحقق من توفير الكهرباء الجهد التي يتم تسليمها إلى بطاقة المحور والتحقق من لوحة رئيسية لا توليد أخطاء في المقابل التي تنتشر إلى بطاقة المحور.
السؤال 4: هل يمكن استخدام A16B-2200-0360 من آلة 0-C مختلفة كبديل؟
نعم، بشرط أن يحمل نفس رقم الجزء A16B-2200-0360 وأن يكون فعالاً قبل إزالته من آلة المانح.لا تخزن البطاقة المعلمات الخاصة بالجهاز بعد تركيب الغيار، لا تتأثر المعلمات ولا تحتاج إلى إعادة الدخول، شريطة أن تكون وحدة SRAM سليمة.
السؤال 5: تم إيقاف إنتاج A16B-2200-0360. كيف يتم الحصول على وحدة موثوقة؟
من خلال FANUC 0-C سوق الخدمات اللاحقة FANUC المتخصصة في قطع الغيار CNC ومتعاملين فائض اختبار طلب تأكيد أن الوحدة تم اختبارها في نظام CNC 0-C الحي ، وليس فقط فحص بصري.مطلوب تعبئة آمنة من قبل ESD للشحن والتخزينبالنسبة للآلات التي لا تزال تستخدم أجهزة التحكم في 0 درجة مئوية في الإنتاج، فإن الاحتفاظ بطاقة محور احتياطية في الموقع هو احتياط عملي
