| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | A16B-2200-0390 |
رقم الجزء:A16B-2200-0390
المرجع الترافقي:A16B22000390
الشركة المصنعة:شركة فانوك (اليابان)
نوع المنتج:التحكم في المحور / ردود الفعل PCB - لوحة المحور التسلسلي 3/4 محور

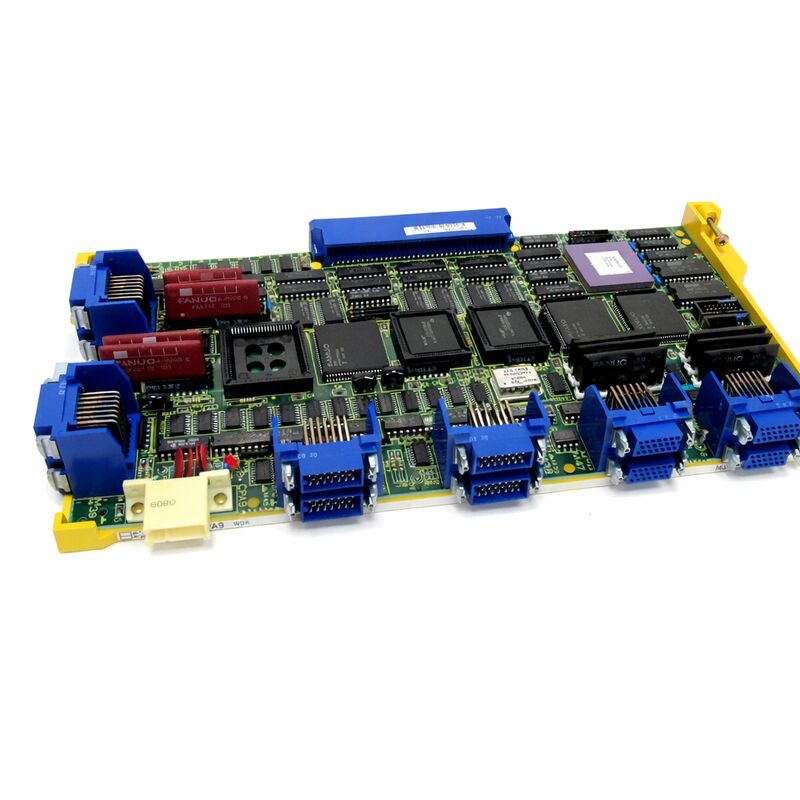

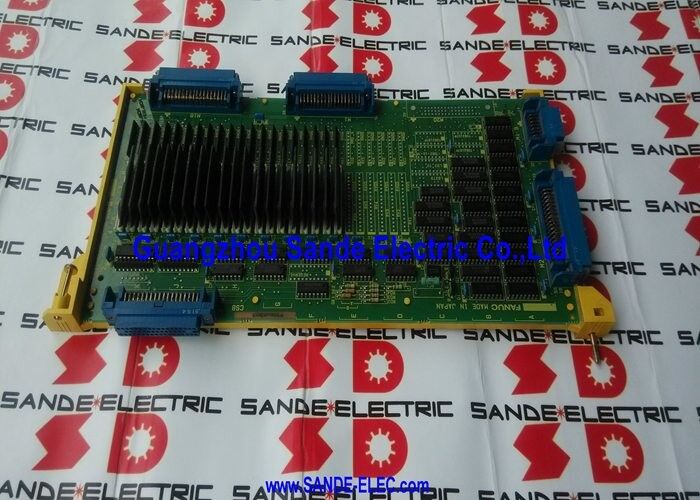

A16B-2200-0390 عبارة عن لوحة تحكم ذات محور تسلسلي 3/4 محاور لأنظمة CNC من السلسلة 0-C و0-D و0-F من FANUC. في مصطلحات FANUC، لوحة المحور - والتي تسمى أيضًا PCB التغذية الراجعة - هي اللوحة التي تغلق حلقة المؤازرة: فهي تتلقى أوامر الموضع من المعالج الرئيسي لـ CNC، وتقرأ تعليقات المشفر من مكبرات الصوت المؤازرة، وتحسب خطأ الموضع، وترسل أوامر السرعة التصحيحية مرة أخرى إلى محركات الأقراص في الوقت الفعلي.
بدون أن تعمل هذه اللوحة بشكل صحيح، لن يكون لدى CNC صورة موثوقة عن مكان وجود أي من محاور الماكينة فعليًا. لا يمكن لوحدة التحكم إغلاق حلقة الموضع، وتتبع أجهزة الإنذار المؤازرة على الفور، وتكون حركة المحور مستحيلة.
تعمل هذه اللوحة الخاصة بتكوين اللوحة الرئيسية 32 بت لمنصة 0-C/0-D/0-F وتستخدم الواجهة التسلسلية من النوع A لمكبرات الصوت المؤازرة من سلسلة FANUC Alpha - التي تغطي تكوينات المؤازرة الرقمية والتسلسلية/المغزل، وهو المعيار لأجهزة 0-C التي تم تحديثها أو بنيت مع محركات سلسلة Alpha.
كانت السلسلة 0-C واحدة من منصات CNC الأكثر انتشارًا على نطاق واسع من FANUC خلال أواخر الثمانينيات والتسعينيات. لا تزال العديد من الآلات المجهزة بـ 0-C قيد الإنتاج، ولهذا السبب يستمر A16B-2200-0390 في التداول بنشاط في سوق ما بعد البيع باستخدام الحاسب الآلي. وحدات الصرف والفائض التام وخدمات الإصلاح كلها متاحة.
عادةً ما تظهر حالات فشل لوحة المحور على النظام الأساسي 0-C كإنذار مؤازر 9 (مؤازرة غير جاهزة)، أو إنذارات المحور على قنوات محددة، أو أخطاء في ردود الفعل الموضعية. قبل اختتام فشل المجلس:
يعد الفشل الفادح في A16B-2200-0390 - حيث تظهر أجهزة الإنذار المؤازرة على جميع المحاور في وقت واحد ولا يتم مسحها عند إعادة التثبيت - مؤشرًا واضحًا على أن اللوحة بحاجة إلى الاستبدال.
| المعلمة | قيمة |
|---|---|
| رقم الجزء | A16B-2200-0390 |
| يكتب | 3/4-محور لوحة المحور التسلسلي |
| منصة CNC | سلسلة فانوك 0-C، 0-D، 0-F |
| واجهة المؤازرة | النوع مسلسل (سلسلة ألفا) |
| توافق محرك الأقراص | رقمي، تسلسلي (±تناظري) |
| اللوحة الرئيسية | 32 بت |
| حالة | توقف، ما بعد البيع نشط |
| أصل | اليابان |
Q1: يعرض 0-C CNC إنذار مؤازر 9 على جميع المحاور. هل يمكن أن يكون A16B-2200-0390 هو السبب؟
نعم. يشير إنذار المؤازرة 9 على جميع المحاور في وقت واحد - وليس على محور واحد - إلى لوحة المحور بدلاً من مضخم مؤازر أو جهاز تشفير فردي. أعد تركيب موصل اللوحة أولاً. إذا استمر الإنذار، فهذا يعني أن اللوحة قد فشلت. من المرجح أن تكون أجهزة الإنذار أحادية المحور عبارة عن أخطاء في مكبر الصوت أو جهاز التشفير.
Q2: ما هي مكبرات الصوت المؤازرة التي تتوافق معها هذه اللوحة ؟
مكبرات الصوت المؤازرة FANUC من سلسلة Alpha (الواجهة التسلسلية من النوع A) في التكوينات الرقمية والتسلسلية. تعمل منصة 0-C مع هذه اللوحة الرئيسية 32 بت عادةً على تشغيل Alpha SVM (وحدات مكبر الصوت المؤازر) وSPM (وحدات مكبر الصوت المغزلي). التكوينات التناظرية متوافقة ولكنها نادرة في جيل اللوحة هذا.
س3: هل يتطلب استبدال A16B-2200-0390 أي تغييرات في المعلمات؟
لا تقوم لوحة المحور نفسها بتخزين معلمات CNC - تلك الموجودة في SRAM لوحدة التحكم. بعد الاستبدال بالمثل، يقرأ CNC معلماته بشكل طبيعي. تحقق من إعدادات معلمات المؤازرة بعد الاستبدال، وخاصة نوع جهاز التشفير وإعدادات واجهة الملاحظات، للتأكد من مطابقتها للأجهزة المثبتة.
س 4: هل يمكن إصلاح A16B-2200-0390 على مستوى المكونات؟
نعم. يمكن لمتخصصي إلكترونيات CNC الذين يتمتعون بخبرة لوحة المحور 0-C إجراء إصلاح على مستوى المكونات — استبدال أدوات التوصيل الضوئية الفاشلة، أو الدوائر المتكاملة لواجهة التغذية المرتدة، أو الموصلات التالفة. تتوفر خدمات الاستبدال والإصلاح على نطاق واسع لهذا المنتدى. يكون الإصلاح فعالاً من حيث التكلفة بشكل خاص عندما يكون الخطأ موضعيًا ويكون البديل هو الحصول على فائض محدود من المخزون.
س5: كيف يتم التحقق من الفائض A16B-2200-0390 قبل التثبيت؟
افحص اللوحة بحثًا عن التآكل ومفاصل اللحام التالفة ودبابيس التوصيل المنحنية قبل تركيبها. أعد تثبيت جميع الموصلات بإحكام بعد التثبيت وتحقق من استجابة جميع المحاور بشكل طبيعي قبل إعادة الماكينة إلى الإنتاج.
