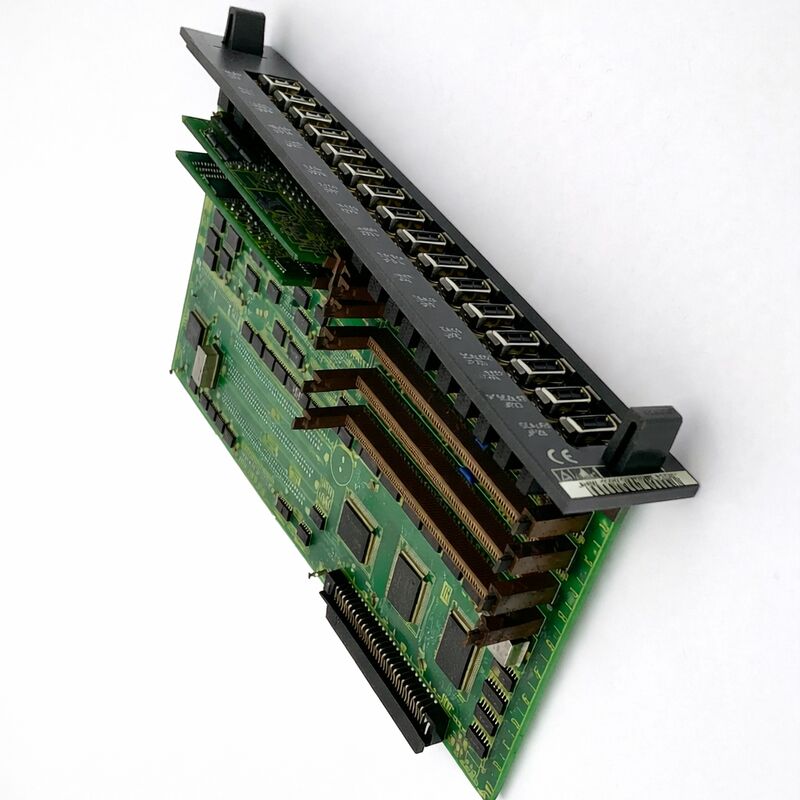

رقم القطعة: A16B-2200-0931
الشركة المصنعة: FANUC Corporation (اليابان)

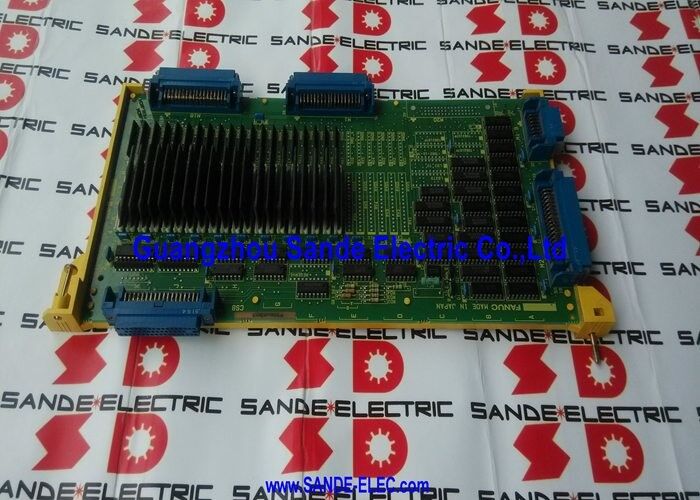

نوع المنتج: لوحة دوائر مطبوعة خيار 2 (OPT2) — لوحة توسيع المحور الإضافي
أنظمة CNC المتوافقة:FANUC Series 16-A (16-MA, 16-WA, 16-TA)
A16B-2200-0931 هي لوحة دوائر مطبوعة لتوسيع المحور الخيار 2 (OPT2) لوحدة تحكم CNC من FANUC Series 16-A — مُعينة F16M/T في ترميز منتجات FANUC الداخلي.
تُوصل هذه اللوحة في الناقل الخلفي لنظام Series 16-A بجوار لوحة وحدة المعالجة المركزية الرئيسية ولوحات الخيارات الأخرى، مما يوسع سعة المحور المؤازر لوحدة التحكم بما يصل إلى أربعة محاور إضافية ويضيف وحدة معالجة مركزية للمغزل الثاني.
بالاقتران مع التحكم الأساسي للمحور على اللوحة الرئيسية، تُمكّن A16B-2200-0931 السلسلة 16-A من إدارة ما يصل إلى ثماني قنوات مؤازرة إجمالية مع قدرة المغزل المزدوج — مما يجعلها لوحة الخيار الأساسية لمراكز التشغيل المعقدة متعددة المحاور، وتكوينات الآلات ذات 5 محاور، ومراكز الخراطة ذات المغزل المزدوج.
كانت FANUC Series 16-A واحدة من أكثر منصات CNC قدرة من FANUC في جيلها — خطوة كبيرة للأمام مقارنة بالسلسلة 0-C من حيث قوة المعالجة، والأداء المؤازر، والحد الأقصى لعدد المحاور.
تم نشر السلسلة 16-A على مراكز التشغيل الكبيرة، ومراكز التشغيل والتحويل، وآلات الجسر، ومراكز الخراطة متعددة المغازل حيث تجاوز الطلب على المحاور المتحكم بها ما يمكن لوحدة التحكم الأساسية إدارته بمفردها.
كانت A16B-2200-0931 هي الأجهزة التي جعلت هذه التكوينات الموسعة ممكنة.
تم إيقاف إنتاجها بواسطة FANUC، ولم تعد هذه اللوحة متاحة من خلال قنوات الإنتاج النشطة لـ FANUC.
يُبقي توفرها المستمر من خلال السوق الثانوية على عدد كبير من آلات السلسلة 16-A تعمل بكامل طاقتها.
| المعلمة | القيمة |
|---|---|
| رقم القطعة | A16B-2200-0931 |
| الشركة المصنعة | FANUC Corporation |
| نوع المنتج | لوحة دوائر مطبوعة لتوسيع المحور الخيار 2 (OPT2) |
| CNC المتوافق | FANUC Series 16-A (F16M, F16T, F16W) |
| محاور إضافية | حتى 4 (قابلة للتوسيع حسب تكوين SMD) |
| السعة الإجمالية للمحاور | حتى 8 قنوات مؤازرة مع مغزل مزدوج |
| المغزل الثاني | نعم — وحدة معالجة مركزية للمغزل الثاني متضمنة |
| الناقل الخلفي للنظام | A02B-0120-B5xx |
| حالة الإنتاج | تم إيقاف إنتاجها من قبل الشركة المصنعة |
| بلد المنشأ | اليابان |
وحدة تحكم السلسلة 16-A كانت موجودة في رف ناقل خلفي. احتوى الرف على لوحة وحدة المعالجة المركزية الرئيسية (التي تعاملت مع تنفيذ برنامج القطعة، والتداخل للمحاور الأساسية، والمغزل الأساسي)، ومزود الطاقة، وفتحات خيارات متاحة للوحات القدرة الإضافية.
عادةً ما أضافت لوحة OPT1 سعة أكبر لوحدة التحكم الآلي القابلة للبرمجة (PMC) ورسومات محسنة. لوحة OPT2 — A16B-2200-0931 — أضافت المحاور المؤازرة الإضافية ووحدة المعالجة المركزية للمغزل الثاني.
عند التثبيت، توسع A16B-2200-0931 سعة المحور لوحدة التحكم من 4–5 محاور أساسية إلى ما يصل إلى 8 قنوات مؤازرة إجمالية.
يعتمد العدد الدقيق للمحاور الإضافية النشطة على وحدات التوصيل الصغيرة (SMD) المجهزة على اللوحة — مجموعات SMD المختلفة تنشط تكوينات عدد محاور مختلفة. سمح هذا النهج المعياري لـ FANUC باستخدام نفس لوحة الدوائر المطبوعة عبر تكوينات الآلات التي تتطلب 6 أو 7 أو 8 محاور إجمالية.
وحدة المعالجة المركزية للمغزل الثاني على A16B-2200-0931 هي قدرة معالجة منفصلة مخصصة للتحكم في مغزل ثانٍ بشكل مستقل عن المغزل الأساسي.
تتطلب مراكز الخراطة ذات المغزل المزدوج وآلات التشغيل والتحويل التي تحتوي على مغزل رئيسي ومغزل فرعي هذه القدرة.
بدون لوحة OPT2، تقتصر آلة السلسلة 16-A على مغزل واحد متحكم به.
عادةً ما تندرج آلة السلسلة 16-A المجهزة بـ A16B-2200-0931 ضمن إحدى الفئات التالية:
مركز تشغيل بـ 5 محاور: مركز تشغيل بـ 3 محاور مع محورين دوارين (B و C، أو A و B) للأسطح المعقدة والتشغيل ذي 5 جوانب يتطلب التحكم المتزامن في جميع المحاور الخمسة. تتعامل لوحة المحاور الأساسية 16-A مع بعضها، وتوفر OPT2 السعة المتبقية.
مركز خراطة بمغزل مزدوج: يتطلب كلا المغزلين تحكمًا مستقلاً في السرعة والموضع والتزامن.
تتعامل وحدة المعالجة المركزية للمغزل الثاني في OPT2 مع المغزل الفرعي بينما تدير اللوحة الرئيسية المغزل الأساسي.
آلة بتنسيق جسري: مراكز التشغيل الجسرية الكبيرة ذات محركات المحور Y المزدوجة على شعاع الجسر تتطلب تحكمًا متوازيًا للمحور — محركان يعملان بتزامن على محور واحد. تدعم سعة المحور الإضافية من OPT2 هذا التكوين.
خلية تشغيل مرنة متعددة المحاور: أي تكوين يتطلب أكثر من عدد المحاور الأساسي لأشكال القطع المعقدة أو محاور تحديد المواقع الإضافية.
A16B-2200-0931 هي لوحة قابلة للبرمجة. بعد التثبيت المادي في الناقل الخلفي، يجب تحميل المعلمات الفرعية المرتبطة بالمحاور الإضافية والمغزل الثاني في ذاكرة اللوحة.
تم نسخ هذه المعلمات احتياطيًا بواسطة ذاكرة CNC المدعومة بالبطارية للآلة.
عند استبدال اللوحة، يجب إعادة تحميل المعلمات الفرعية — إما من نسخة احتياطية مخزنة أو عن طريق إعادة إدخالها من وثائق معلمات الآلة.
قد تتطلب الآلات التي تعمل بالسلسلة 16-A والتي تفقد النسخ الاحتياطي للمعلمات (فشل البطارية بدون نسخة احتياطية موثقة) إعادة إدخال كاملة للمعلمات من وثائق الشركة المصنعة للآلة، والتي يمكن أن تكون مهمة تكليف تستغرق وقتًا طويلاً.
س1: تُظهر آلة السلسلة 16-A الآن إنذارات مؤازرة فقط على المحاور التي تتحكم بها بطاقة OPT2، بينما تعمل المحاور الأساسية (التي تتحكم بها لوحة وحدة المعالجة المركزية الرئيسية) بشكل طبيعي. هل تم تأكيد عطل A16B-2200-0931؟
الإنذارات المعزولة للمحاور التي تتحكم بها OPT2 مع المحاور الأساسية السليمة هي مؤشر قوي على فشل A16B-2200-0931.
قبل الاستبدال، تحقق من مسارات إمداد الطاقة للوحة OPT2 عند موصل الناقل الخلفي وتحقق من تثبيت اللوحة في الرف.
تُنتج لوحة OPT2 المثبتة بشكل سيء نفس العرض بالضبط. إذا كانت اللوحة مثبتة جيدًا وتم تأكيد جهود الإمداد، فإن فشل اللوحة هو التشخيص المحتمل.
س2: بعد تثبيت A16B-2200-0931 بديل، تتحرك المحاور الإضافية ولكن المغزل الثاني لا يستجيب. ما هو السبب الأكثر شيوعًا؟
السبب الأكثر شيوعًا هو فقدان المعلمات الفرعية للمغزل الثاني أو عدم صحتها.
تحتوي لوحة OPT2 على معلمات المغزل للمغزل الثاني بشكل مستقل عن معلمات المغزل للوحة وحدة المعالجة المركزية الرئيسية.
إذا لم يتم تحميل هذه المعلمات الفرعية بعد استبدال اللوحة، فستكون وظيفة المغزل الثاني غير نشطة حتى لو كانت اللوحة نفسها تعمل.
أعد تحميل معلمات المغزل الثاني من النسخة الاحتياطية، أو أعد إدخالها من ملف معلمات الآلة الموثق.
س3: هل يمكن استخدام A16B-2200-0931 في وحدة تحكم من السلسلة 16-B أو السلسلة 18-A، أم أنها خاصة بالسلسلة 16-A؟
تم تصميم A16B-2200-0931 للناقل الخلفي وبنية وحدة التحكم للسلسلة 16-A. تستخدم السلسلة 16-B والسلسلة 18 تصميمات ناقل خلفي وواجهات لوحة مختلفة. من الناحية المادية، قد يختلف تخطيط الموصل، ويختلف البرنامج الثابت والبروتوكول المتوقع من وحدة المعالجة المركزية الرئيسية بين السلسلة 16-A والإصدارات اللاحقة 16-B/18.
استخدام هذه اللوحة في نظام غير 16-A لن ينتج عنه نتيجة وظيفية ويخاطر بتلف الأجهزة.
استخدم A16B-2200-0931 فقط في أنظمة السلسلة 16-A على نواقل خلفية من نوع A02B-0120-B5xx.
س4: آلة السلسلة 16-A هي مركز تشغيل بـ 5 محاور. فشلت لوحة OPT2. هل هناك لوحة FANUC أحدث يمكن أن تحل محلها، أم يجب الحصول على رقم القطعة الدقيق؟
لا يوجد بديل مباشر من منصة FANUC أحدث. A16B-2200-0931 خاصة ببنية السلسلة 16-A.
وحدات التحكم FANUC الحديثة (السلسلة 30i، 31i، 32i) تستخدم أجهزة مختلفة تمامًا وستتطلب مشروع ترقية CNC كامل لإعادة التركيب.
بالنسبة للآلات التي يكون الهدف منها هو استمرار تشغيل السلسلة 16-A، فإن الحصول على A16B-2200-0931 من خلال السوق الثانوية هو المسار الصحيح.
بالنسبة للآلات التي يتم النظر في ترقيتها بالكامل، يمكن تكرار قدرة 5 محاور على منصات FANUC الحديثة مع ترقيات مضخمات مؤازرة مناسبة.
س5: كم عدد المحاور الإضافية التي تضيفها A16B-2200-0931 فعليًا، وهل يختلف هذا حسب الآلة؟
تتمتع A16B-2200-0931 بسعة تصل إلى 4 محاور إضافية، قابلة للتوسيع حسب وحدات SMD المجهزة على اللوحة. العدد الدقيق للمحاور النشطة هو دالة لتكوين SMD ومعلمات CNC.
آلة بتكوين 6 محاور تستخدم OPT2 لإضافة محورين بعد المحاور الأساسية الأربعة. تكوين 8 محاور يستخدم المحاور الإضافية الأربعة بالكامل من OPT2.
يقوم مُصنّع الآلة بتعيين ذلك في وقت البناء الأصلي.
عند استبدال A16B-2200-0931، احصل على لوحة بنفس تكوين SMD الأصلي، أو أعد تكوين وحدات SMD للوحة البديلة لتتوافق — يمكن التحقق من ذلك من خلال وثائق أجهزة الآلة أو بفحص اللوحة التي تمت إزالتها.
