| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | A16B-2202-0401 |

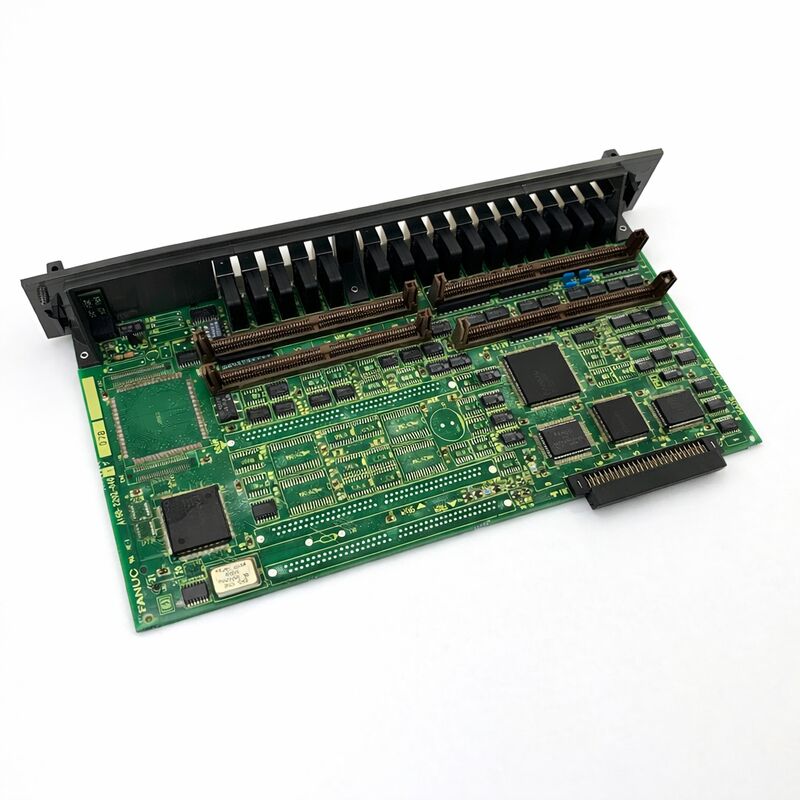

لوحة FANUC A16B-2202-0401 هي لوحة تحكم محور إضافية تُستخدم في تكوينات تحكم F16M/T حيث تكون هناك حاجة لسعة محور إضافية دون إضافة وحدة معالجة فرعية منفصلة. توصف باستمرار بأنها لوحة محور، و لوحة 4 محاور، و لوحة PCB محور إضافية لـ تحكم F16B.
هذا يجعلها لوحة توسيع تحكم في الحركة بدلاً من لوحة عرض أو بطاقة ذاكرة أو لوحة PCB للإدخال/الإخراج.
ما يجعل هذه اللوحة مفيدة في خزانة تحكم حقيقية هو دورها في توسيع سعة المحور مع الحفاظ على عائلة التحكم المثبتة دون تغيير.
إذا كان الجهاز يعمل بالفعل على تخطيط F16M/T متوافق، فيجب فهم هذه اللوحة على أنها حل توسيع للمحور لهذه المنصة الحالية بدلاً من استبدال عام لأي بطاقة محور FANUC.
| البند | التفاصيل |
|---|---|
| العلامة التجارية | FANUC |
| رقم القطعة | A16B-2202-0401 |
| رقم الموديل | A16B22020401 |
| نوع اللوحة | لوحة محور إضافية |
| الوصف الوظيفي | لوحة PCB محور إضافية لـ F16M/T |
| سعة المحور | 4 محاور |
| سياق التحكم | تحكم F16B |
| وحدة المعالجة الفرعية | بدون وحدة معالجة فرعية |
| الدور النموذجي | لوحة توسيع تحكم في الحركة |
A16B-2202-0401 مناسبة لـ توسيع المحور، و إصلاح مستوى اللوحة، و استعادة أنظمة التحكم F16M/T الحالية حيث تكون لوحة المحور الإضافية ذات 4 محاور جزءًا بالفعل من الهيكل المثبت. إنها تناسب الأجهزة التي تحتاج إلى الحفاظ على بنية التحكم الأصلية لـ FANUC مع الحفاظ على قدرة المحور المضافة داخل نفس عائلة التحكم.
هذه اللوحة مناسبة جدًا عندما يعتمد التحكم المثبت بالفعل على لوحة محور إضافية ذات 4 محاور ويكون الهدف هو الحفاظ على نفس مسار الأجهزة F16M/T. نظرًا لأنها تُعرّف بواسطة كل من عدد المحاور و سياق التحكم، فمن الأسهل مطابقتها بدقة من لوحة PCB محور عامة يتم اختيارها بالمظهر فقط.
قبل استبدال A16B-2202-0401، قم بتأكيد رقم القطعة الكامل، و عائلة تحكم F16M/T، وما إذا كان الجهاز يستخدم ترتيب لوحة الخيار ذات 4 محاور بدون وحدة معالجة فرعية. يجدر أيضًا التحقق من تخطيط المحور المثبت وموضع الفتحة قبل الإزالة، حيث ترتبط هذه اللوحة بتوسيع الحركة بدلاً من فتحة تحكم عامة.
س1. ما نوع اللوحة A16B-2202-0401؟
إنها لوحة محور إضافية لـ F16M/T، وتُعرف بأنها لوحة PCB ذات 4 محاور لـ تحكم F16B ومحددة بأنها بدون وحدة معالجة فرعية.
س2. ماذا تفعل هذه اللوحة في النظام؟
دورها هو إضافة قدرة التحكم في المحور ضمن منصة التحكم الحالية. إنها تنتمي إلى طبقة توسيع تحكم الحركة بدلاً من قسم الذاكرة أو العرض أو إدخال/إخراج الجهاز.
س3. ما الذي يجب التحقق منه عند اختيار A16B-2202-0401؟
تحقق من رقم القطعة الدقيق، و عائلة تحكم F16M/T، وما إذا كان النظام المثبت يستخدم لوحة إضافية ذات 4 محاور في نفس التكوين.
تفصيل بدون وحدة معالجة فرعية هو أيضًا نقطة مطابقة مهمة.
س4. كيف يجب فهم المواصفات الرئيسية؟
المعرفات الرئيسية هي 4 محاور، و محور إضافي F16M/T، و بدون وحدة معالجة فرعية. معًا، تحدد هذه نطاق تحكم اللوحة ودورها في الأجهزة داخل الجهاز.
س5. كيف يتم تشخيص الأخطاء قبل استبدال هذه اللوحة؟
ابدأ بفصل خطأ في لوحة توسيع المحور عن خطأ في مضخم السيرفو أو مشكلة في وحدة المعالجة المركزية الرئيسية. إذا كان الخطأ يقتصر على قسم المحور المضاف بينما يظل التحكم الأساسي مستقرًا، فإن لوحة المحور الإضافية تصبح مرشحًا أقوى للاستبدال.
