| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | A16B-2203-0020 |

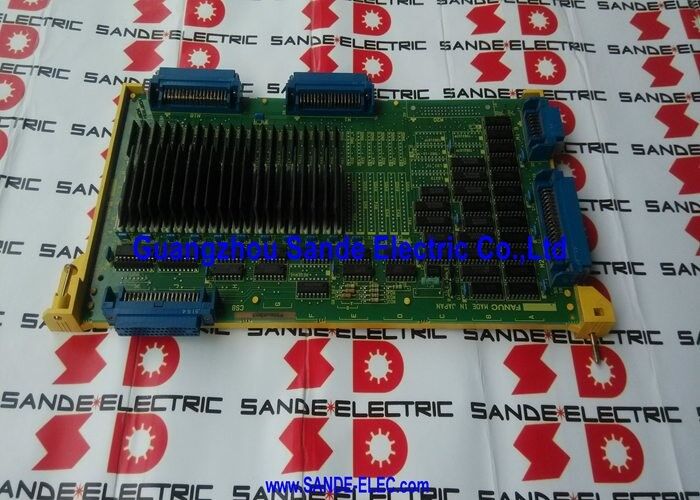

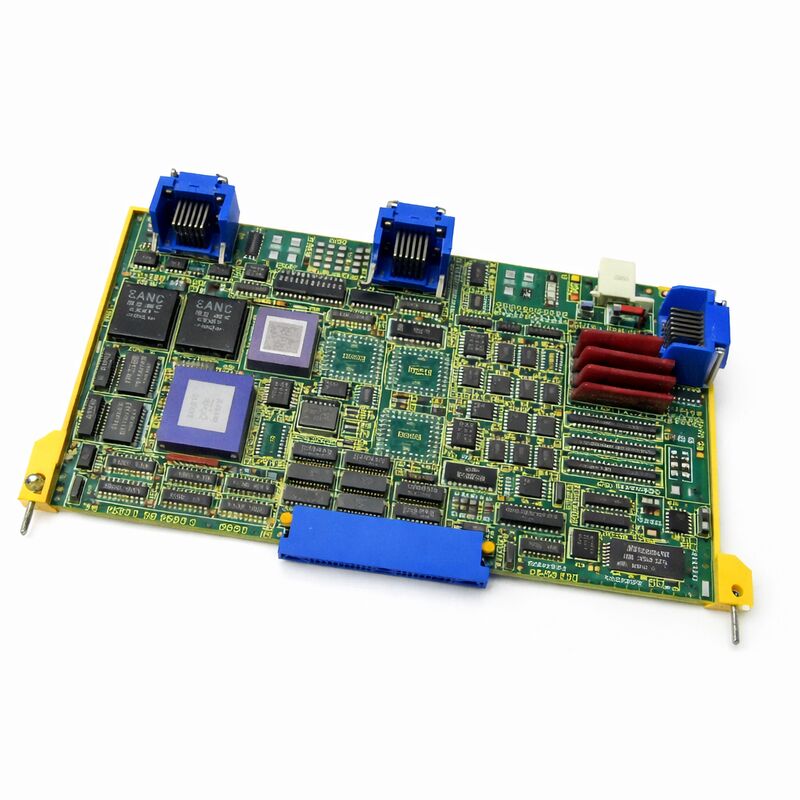

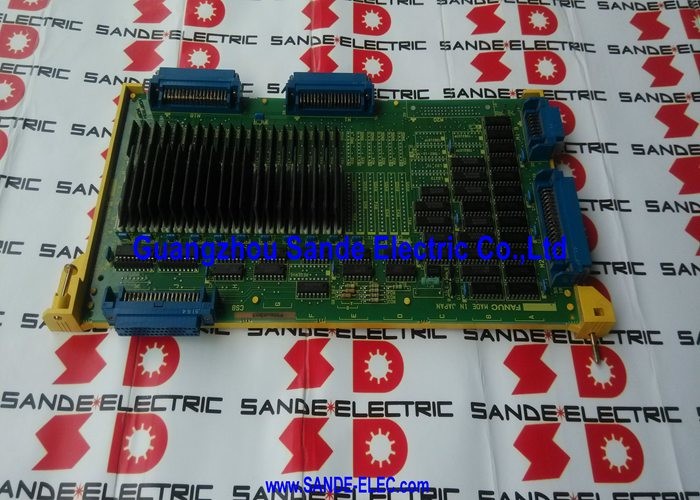

رقم القطعة: A16B-2203-0020
الشركة المصنعة: FANUC Corporation (اليابان)
نوع المنتج: لوحة دائرة مطبوعة لواجهة سيرفو 3/4 محاور (واجهة من النوع B)
سلسلة اللوحة: A16B-2203
الوصف: لوحة دائرة مطبوعة — واجهة من النوع B لـ 4 محاور، وحدات تحكم 0/0C؛ لوحة دائرة مطبوعة لواجهة من النوع B، 3/4 محاور
A16B-2203-0020 هي لوحة دائرة مطبوعة لواجهة سيرفو 3/4 محاور مع واجهة من النوع B لوحدات التحكم CNC من سلسلة FANUC 0 و 0-C. إنها لوحة التحكم في المحاور التي تربط لوحة التحكم الرئيسية 0-C CNC بوحدات مضخم السيرفو الرقمية من سلسلة Alpha، مما يتيح حركة المحاور التي يتم التحكم فيها بواسطة السيرفو عبر ما يصل إلى أربعة محاور للآلة.
تم تصميم اللوحة خصيصًا لواجهة السيرفو من النوع B — الإصدار الذي تعود فيه تغذية المشفر من مشفر نبضات محرك السيرفو عبر وحدة محرك السيرفو بدلاً من الاتصال المباشر بوحدة التحكم CNC.
كانت سلسلة 0-C واحدة من أكثر منصات CNC نجاحًا تجاريًا التي أنتجتها FANUC.
لقد شغلت مجموعة واسعة من أدوات الآلات — مراكز الخراطة في تكوين 0-TD، ومراكز التشغيل في 0-MD، ومراكز الخراطة ذات البرج المزدوج في 0-TTD، ومتغيرات إضافية لتطبيقات التجليخ، و EDM السلكي، وآلات الثقب.
سمحت بنية اللوحة المعيارية لـ 0-C لبناة الآلات بتكوين وحدة التحكم بدقة لتلبية متطلبات آلاتهم، وكانت لوحة المحاور واحدة من العناصر القابلة للتكوين المركزية — دعمت لوحات المحاور المختلفة أنواع واجهات وعدد محاور مختلفة لتتناسب مع نظام مضخم السيرفو المحدد المثبت.
تنتمي A16B-2203-0020 إلى جيل الترقية للوحات محاور 0-C — إصدار بنية 32 بت الذي حل محل بطاقات المحاور الأقدم ذات 16 بت ومكّن من استخدام محركات السيرفو من سلسلة FANUC Alpha مع واجهة من النوع B.
لوحة المحاور المرافقة ذات المحورين للآلات الأصغر (أو لإضافة المحورين الأولين إلى تكوين 4 محاور) هي A16B-2203-0021.
| المعلمة | القيمة |
|---|---|
| رقم القطعة | A16B-2203-0020 |
| الشركة المصنعة | FANUC Corporation |
| نوع المنتج | لوحة دائرة مطبوعة لواجهة سيرفو 3/4 محاور |
| سلسلة اللوحة | A16B-2203 |
| نوع الواجهة | النوع B (تغذية المشفر عبر محرك السيرفو) |
| عدد المحاور | 3 أو 4 |
| البنية | 32 بت |
| الأنظمة المتوافقة | سلسلة 0/0-C — 0-MD، 0-TD، 0-TTD |
| محركات متوافقة | سلسلة Alpha مع واجهة من النوع B |
| المنشأ | اليابان |
| درجة حرارة التشغيل | 0 – 55 درجة مئوية |
| درجة حرارة التخزين | −20 – 60 درجة مئوية |
| الحالة | توقف عن التصنيع من قبل الشركة المصنعة |
استخدمت سلسلة FANUC 0 نوعين رئيسيين من واجهات السيرفو لجيل محركات Alpha: النوع A والنوع B. فهم الفرق ضروري للحصول على لوحة المحاور الصحيحة.
في الواجهة من النوع A، يمتد كابل تغذية المشفر من مشفر نبضات محرك السيرفو إلى لوحة محاور وحدة التحكم CNC. تقوم لوحة المحاور بمعالجة إشارات المشفر مباشرة وتحسب موضع المحور. في الواجهة من النوع B، ينتهي كابل المشفر في وحدة محرك السيرفو.
تقوم وحدة المحرك بمعالجة إشارات المشفر داخليًا وتتواصل بيانات الموضع مع وحدة التحكم CNC رقميًا عبر رابط تسلسلي.
تتلقى لوحة محاور وحدة التحكم CNC بيانات الموضع عبر هذا المسار التسلسلي بدلاً من تلقيها مباشرة من المشفر.
النوع B هو الأكثر حداثة بين الاثنين — تبقى إشارات المشفر داخل خزانة المحرك ويتم معالجتها في المحرك حيث يتم التحكم في البيئة الكهربائية بشكل أفضل.
تدعم واجهة النوع B أيضًا مشفرات الموضع المطلق بشكل طبيعي أكثر، حيث أن البطارية للاحتفاظ بالموضع المطلق توجد في محرك السيرفو بدلاً من وحدة التحكم CNC.
A16B-2203-0020 هي لوحة المحاور التي تنفذ هذا الاتصال التسلسلي من النوع B بين لوحة التحكم الرئيسية 0-C ومحركات Alpha.
تدعم A16B-2203-0020 تكوينات الآلات ذات 3 محاور و 4 محاور. يتم تحديد عدد المحاور بواسطة معلمات تكوين الآلة وعدد محركات السيرفو المتصلة. تستخدم آلة ذات 3 محاور — نموذجية لمركز تشغيل عمودي قياسي بمحاور X و Y و Z — ثلاثة من قنوات اللوحة الأربعة.
تستخدم آلة ذات 4 محاور — لمركز تشغيل بمحور رابع دوار، أو مركز خراطة بمحاور مساعدة — الأربعة كلها.
يتم تحديد المحاور المحددة المعينة لكل موضع موصل على اللوحة بواسطة الأسلاك الخاصة بباني الآلة وتكوين معلمات وحدة التحكم CNC.
عند استبدال اللوحة، يجب الحفاظ على ترتيب الأسلاك هذا والمعلمات المرتبطة به بدقة.
في بنية وحدة التحكم الموزعة لسلسلة 0-C، تعد لوحة التحكم الرئيسية هي المعالج المركزي الذي تتصل به جميع اللوحات الأخرى. لوحة المحاور هي واحدة من اللوحات الطرفية الأساسية — بدونها، لا يمكن لوحدة التحكم الاتصال بمحركات السيرفو، ولا يمكن تحقيق أي حركة للمحاور.
ترسل لوحة التحكم الرئيسية أوامر موضع المحور إلى لوحة المحاور؛ تقوم لوحة المحاور بترجمتها إلى بروتوكول النوع B التسلسلي الذي تفهمه محركات Alpha.
عند فشل A16B-2203-0020، تظهر عادةً إنذارات السيرفو على جميع المحاور في وقت واحد — لأن جميع قنوات المحاور تشترك في لوحة المحاور المشتركة.
يختلف هذا عن خطأ مضخم سيرفو لمحور واحد، حيث يظهر إنذار فقط للمحور المتأثر. الإنذارات المتزامنة على جميع المحاور هي مؤشر تشخيصي يشير إلى لوحة المحاور بدلاً من محركات السيرفو الفردية.
س 1: ظهرت جميع إنذارات سيرفو المحاور في وقت واحد بعد حدث طاقة. تم فحص محركات السيرفو وتوصيلاتها وهي سليمة. هل A16B-2203-0020 هو سبب العطل؟
الإنذارات المتزامنة للسيرفو عبر جميع المحاور بعد حدث طاقة، مع محركات وتوصيلات مؤكدة السلامة، تشير بقوة إلى لوحة المحاور. اللوحة مشتركة لجميع قنوات المحاور — يؤثر العطل في منطقها أو مصدر الطاقة أو دوائر الواجهة على جميع المحاور في وقت واحد.
أعد تركيب اللوحة على موصلات لوحة التحكم الرئيسية ونظف نقاط الاتصال. إذا استمرت الإنذارات، فإن استبدال اللوحة هو الإجراء المناسب.
س 2: الآلة لديها محركات بواجهة من النوع B ولكن لوحة المحاور البديلة المتاحة هي للنوع A. هل ستعمل كبديل؟
لا. تنفذ لوحات المحاور من النوع A والنوع B بنى تغذية راجعة للسيرفو مختلفة جوهريًا. لا يمكن للوحة من النوع A الاتصال بمحركات واجهة من النوع B، والعكس صحيح.
يجب أن يتطابق نوع واجهة لوحة المحاور مع نوع واجهة محركات السيرفو المثبتة.
سيؤدي تثبيت نوع واجهة خاطئ إلى ظهور رموز إنذار السيرفو فورًا عند محاولة حركة المحور.
س 3: بعد تثبيت بديل A16B-2203-0020، تتحرك المحاور ولكن بسلوك سيرفو صاخب وغير مستقر. تم استعادة المعلمات. ما هو الخطأ المحتمل؟
عدم استقرار السيرفو بعد استبدال اللوحة مع استعادة المعلمات يشير عادةً إلى أحد أمرين: لم يتم التقاط قيم معلمات السيرفو الخاصة بتكوين لوحة المحاور (إعدادات الكسب، ثوابت التغذية الراجعة) بالكامل في النسخة الاحتياطية، أو أن إصدار البرنامج الثابت على اللوحة الجديدة يختلف عن الإصدار الأصلي ويتطلب قيم معلمات مختلفة لتشغيل مستقر.
راجع معلمات السيرفو المحددة لكل محور مقابل القيم الموثقة من باني الآلة، وتأكد من أن مراجعة البرنامج الثابت للوحة تتطابق مع الأصل.
س 4: تتصل A16B-2203-0020 بلوحة التحكم الرئيسية لسلسلة 0-C. هل هي متوافقة مع لوحات التحكم الرئيسية لسلسلة 0-D أو 0-F؟
تم تصميم A16B-2203-0020 خصيصًا لبنية وحدة التحكم من جيل 0-C. قد تستخدم لوحات التحكم الرئيسية لسلسلة 0-D و 0-F مواصفات لوحة محاور مماثلة أو مختلفة اعتمادًا على الطراز والتكوين الدقيقين.
تحقق من رقم قطعة لوحة التحكم الرئيسية الدقيق مقابل وثائق التوافق الخاصة بـ FANUC قبل افتراض إمكانية التشغيل البيني بين الأجيال.
قد تستخدم الأجيال المختلفة نفس لوحة المحاور في بعض التكوينات ولوحات مختلفة في تكوينات أخرى.
س 5: المحور الثالث والرابع فقط يظهران إنذارات بينما يعمل المحور الأول والثاني بشكل طبيعي. تم تبديل المحركات وتم التأكد من سلامتها. هل هذا يشير إلى A16B-2203-0020؟
الإنذارات الجزئية للمحاور — حيث تكون بعض المحاور طبيعية والبعض الآخر لا — أقل شيوعًا في عطل لوحة المحاور، نظرًا لأن اللوحة تعالج جميع المحاور من خلال منطق مشترك.
أنماط الفشل الجزئي تشير بشكل أكثر شيوعًا إلى قسم معين من دوائر الواجهة في اللوحة، أو إلى الأسلاك والموصلات التي تخدم المحاور المتأثرة.
تحقق من دبابيس الموصلات والكابلات للمحور الثالث والرابع على وجه التحديد.
إذا استمر نمط الفشل الجزئي مع أسلاك مؤكدة السلامة، فإن القسم ذي الصلة من A16B-2203-0020 به عطل موضعي واستبدال اللوحة مناسب.
