| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE RoHS |
| رقم الموديل | A20B-2101-0025 |

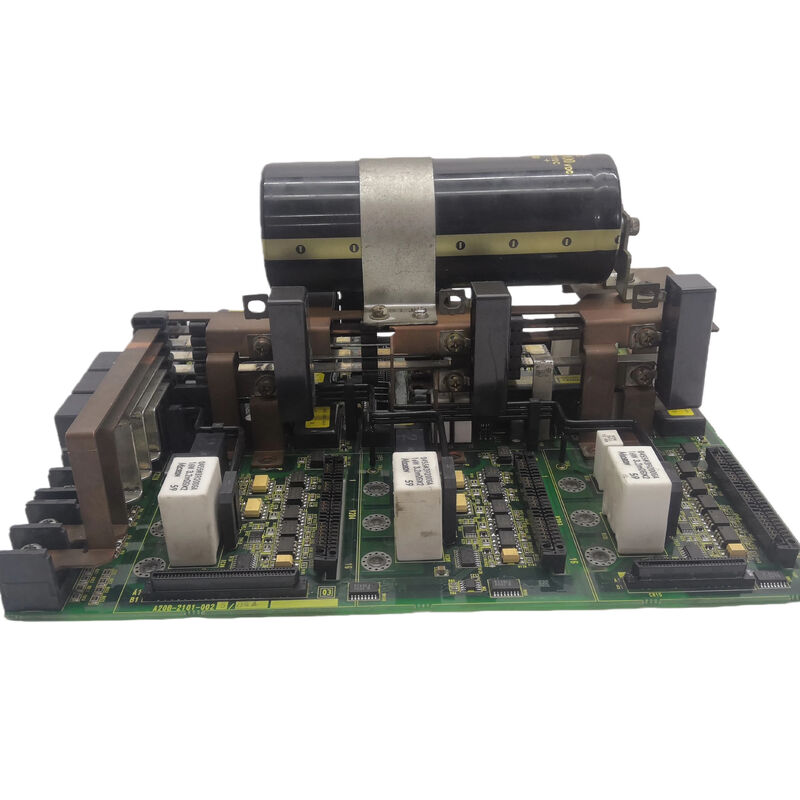

رقم القطعة: A20B-2101-0025
الشركة المصنعة:FANUC المحدودة (اليابان)
نوع المنتج:لوحة تحكم مضخم السيرفو — لوحة أساسية للمحرك
سلسلة المنتج: A20B-2101
إن A20B-2101-0025 هي لوحة تحكم من سلسلة A20B-2101 من FANUC — عائلة اللوحات الأساسية المثبتة داخل وحدات مضخمات السيرفو والمغزل من FANUC. بصفتها لوحة التحكم الخاصة بالمضخم، فإنها تتعامل مع وظائف الإشارة الحرجة: معالجة أوامر السرعة وعزم الدوران من CNC، وتكييف بيانات تغذية المشفر، وتنفيذ حلقة تنظيم التيار، وتوليد نبضات قيادة البوابة لمرحلة طاقة IGBT.
تختلف هذه اللوحة عن لوحة الطاقة الخاصة بالمضخم (التي تتعامل مع تقويم التيار المتردد عالي الجهد وتبديل IGBT). تعمل A20B-2101-0025 بجهد منخفض في مجال إشارة المضخم. عندما تفشل لوحة التحكم، لا يمكن للمضخم تنظيم خرجه — تظهر أعطال المحرك فورًا عند التشغيل، أو يفشل المحور في الاستجابة لأوامر الحركة على الرغم من أن مرحلة الطاقة تعمل بكامل طاقتها.
تتضمن سلسلة A20B-2101 العديد من المتغيرات ذات الصلة الوثيقة، والتي تعمل جميعها كلوحات أساسية للتحكم لعائلات مضخمات FANUC. تعكس الأرقام المتجاورة (0021، 0022، 0025) اختلافات المواصفات المتزايدة المرتبطة بنماذج وأجيال معينة من المضخمات. قم بتأكيد رقم القطعة الدقيق من ملصق اللوحة المثبتة قبل شراء بديل.
التعرف على أن A20B-2101-0025 قد فشلت — بدلاً من مرحلة الطاقة — هو خطوة تشخيصية رئيسية. إذا كانت وحدة IGBT تقيس بشكل صحيح (لا يوجد دائرة قصر بين أزواج الأطوار) ولكن المضخم لا يزال يولد أعطالًا في المحرك عند التشغيل، فإن الفشل يكمن في لوحة التحكم.
إصلاح مستوى المكونات لـ A20B-2101-0025 ممكن عندما يكون الفشل موضعيًا: يمكن استبدال مقترن ضوئي لقيادة البوابة تالف، أو دائرة متكاملة منطقية معطلة، أو مكون تكييف إشارة تغذية متدهور دون لمس مرحلة الطاقة.
| المعلمة | القيمة |
|---|---|
| رقم القطعة | A20B-2101-0025 |
| النوع | لوحة تحكم مضخم السيرفو |
| السلسلة | A20B-2101 |
| التطبيق | مضخمات السيرفو/المغزل من FANUC |
| القطع ذات الصلة | A20B-2101-0021، 0022 |
| الأصل | اليابان |
س1: يظهر المضخم إنذار محرك AL-02 (خطأ في طاقة التحكم) أو AL-09 (خطأ في المحور) عند التشغيل. هل من المحتمل أن تكون A20B-2101-0025 هي السبب؟
نعم. الإنذارات التي تظهر فورًا عند التشغيل — قبل أي أمر تشغيل — والتي لا يتم حلها عن طريق تلقي لوحة التحكم لإمداد 24 فولت صالح تشير عادةً إلى فشل في لوحة التحكم. تحقق من إمداد 24 فولت إلى قسم التحكم في المضخم أولاً. إذا تم التأكد من وجود 24 فولت ضمن النطاق المسموح به واستمر الإنذار، فقد فشلت A20B-2101-0025.
س2: هل يمكن أن تحل A20B-2101-0022 محل A20B-2101-0025؟
الاثنان هما متغيران ضمن نفس سلسلة لوحة التحكم A20B-2101 ولكنهما يحملان مواصفات أجهزة مختلفة مرتبطة بنماذج مضخمات معينة. لا يُنصح بالاستبدال دون تأكيد توافق أجهزة المضخم. اتصل بشركة متخصصة في إصلاح مضخمات FANUC مع كلا رقمي القطعة لتأكيد إمكانية التبادل قبل التركيب.
س3: تم العثور على وحدة IGBT سليمة. هل يمكن استبدال A20B-2101-0025 دون استبدال وحدة المضخم بأكملها؟
نعم. تم تصميم لوحة التحكم ليتم استبدالها بشكل منفصل. مع مرحلة طاقة مؤكدة الصلاحية، تحتاج فقط لوحة تحكم A20B-2101-0025 إلى الاستبدال. هذا فعال من حيث التكلفة مقارنة باستبدال المضخم بأكمله، خاصة بالنسبة للمضخمات ذات وحدات IGBT الكبيرة.
س4: بعد تركيب A20B-2101-0025 بديلة، يعمل المحور ولكن دقة الموضع قد تدهورت. ما الذي يجب التحقيق فيه؟
عادةً ما يكون تدهور دقة الموضع بعد استبدال لوحة التحكم ناتجًا عن عدم تطابق معلمات واجهة المشفر أو عدم تثبيت موصلات تغذية المشفر بشكل صحيح. تحقق من أن جميع كابلات المشفر مثبتة بالكامل في موصل التغذية الخاص بالمضخم. تحقق أيضًا من أن معلمة نوع المحرك في CNC تتطابق مع المحرك المثبت — عدم التطابق يؤدي إلى تحول في قياس تغذية المشفر.
س5: من أين يتم الحصول على A20B-2101-0025؟
تحتفظ شركات إصلاح مضخمات FANUC المتخصصة بمخزون تبادل للوحات التحكم من سلسلة A20B-2101. اطلب المتغير المحدد 0025 — لا ينبغي قبول المتغيرات المجاورة كبدائل مباشرة دون تأكيد التوافق. يعد الإصلاح على مستوى المكونات للوحة الأصلية أيضًا مسارًا قابلاً للتطبيق عندما يكون الفشل موضعيًا في مكون يمكن تحديده.
