رقم الجزء:6FC5357-0BB22-0AE0
المصنع:شركة سيمنس AG (ألمانيا)
نوع المنتج:وحدة التحكم العددي رقم 5723
منصة CNC:سينومريك 840D / 840DE

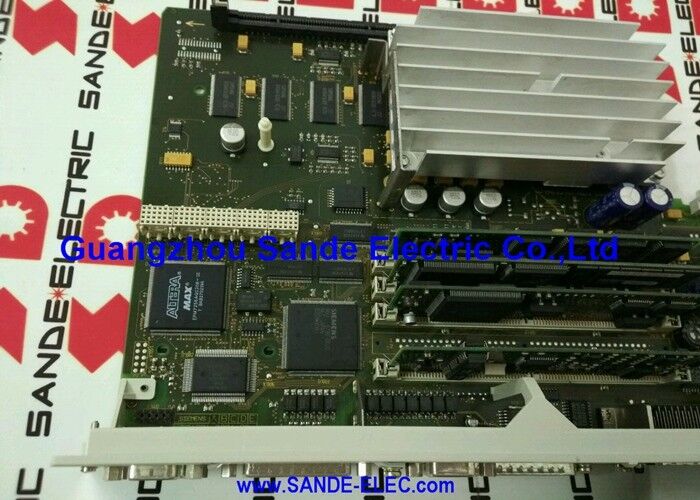

6FC5357-0BB22-0AE0 هي NCU 572.3 لأنظمة Siemens SINUMERIK 840D و 840DE CNC. NCU هي وحدة المعالجة الأساسية وهي تشغل كل عمليات الاندماج CNC ، التحكم في المحور ، منطق PLC ،والاتصالات PROFIBUS في وقت واحد من لوحة واحدةيتم تركيبها في صندوق NCU جنبا إلى جنب مع وحدة المروحة / البطارية المنزلية ومصدر الطاقة ، والتي تشكل مجموعة وحدة التحكم الكاملة.
يحدد التسمية 572.3 هذا على أنه المراجعة الثالثة لعائلة NCU 572.يعرض معالج AMD K6-2 عند 233 ميغاهرتز هذه الوحدة في SINUMERIK 840D من منتصف التسعينيات إلى أوائل عام 2000 جيل الأجهزة الجيل قبل سلسلة NCU 573 القائمة على Pentium IIIذاكرة NC من 572.3 (0.5 MB) أصغر من 573.3 2.5 MB، مما يؤثر على حجم البرامج الجزء CNC يمكن أن تحتفظ في الذاكرة النشطة.
داخل سلسلة NCU 572 الفرعية ، تعكس المتغيرات المتعاقبة (0AE0 ، 0AE1 ، 0AE2) مراجعات الأجهزة الإضافية. 0AE0 هو المراجعة الأساسية.يجب أن يكون برنامج النظام المحمول مناسبًا لجيل الأجهزة NCU 572 الإصدارات البرمجية المصممة لـ NCU 573 غير متوافقة مع معالج NCU 572 وهندسة الذاكرة.
| المعلم | NCU 572.3 (هذه الوحدة) | وحدات NCU 573.3 (6FC5357-0BB33-0AE2) |
|---|---|---|
| المعالج | AMD K6-2 / 233 ميغاهرتز | بنتيم III / 500 ∼ 573 ميغاهرتز |
| ذاكرة NC | 0.5 ميجابايت | 2.5 ميجابايت |
| الـ DRAM | 32 ميغابايت | 32 ميغابايت |
| SRAM | 2 ميغابايت | 4 ميغابايت |
| PLC | S7-300 / 96 KB | S7-300 / 96 KB |
وحدات NCU 572.3 و 573.3 ليست قابلة للتبادل ✓ كل منها يتطلب نسخة برنامج النظام المتطابقة لجيل المعالج الخاص به.
| المعلم | القيمة |
|---|---|
| رقم الجزء | 6FC5357-0BB22-0AE0 |
| نوع NCU | 572.3 |
| منصة | سينومريك 840D / DE |
| المعالج | AMD K6-2 / 233 ميغاهرتز |
| ذاكرة NC | 0.5 ميجابايت |
| الـ DRAM | 32 ميجابايت / SRAM 2 ميجابايت |
| PLC | S7-300 / 96 KB |
| التواصل | PROFIBUS-DP |
| البرمجيات | غير مدرجة |
السؤال الأول: إن 840 دي سي إن سي فشلت في التشغيل بعد استبدال وحدة التحكم المركزي. ما الذي يجب التحقق منه أولاً؟
تأكد من أن وحدة التحكم في الكمبيوتر المركزية (NCU) مثبتة بالكامل في صندوق وحدة التحكم في الكمبيوتر المركزية (NCU) و أن بطاقة برنامج الكمبيوتر المركزية (PC) للنظام مثبتة و مثبتة بشكل صحيح. بدون بطاقة البرنامج، لا يمكن تشغيل وحدة التحكم في الكمبيوتر المركزية (NCU).أيضا التحقق من إمدادات الطاقة 24 فولت إلى مربع NCU هو ضمن المواصفاتفقدان أو انخفاض 24 فولت هو سبب شائع لفشل التشغيل بعد استبدال الأجهزة.
السؤال 2: هل يمكن استبدال NCU 572.3 (0AE0) بـ NCU 573.3 إذا لم يكن NCU 572.3 متاحاً؟
لا ، كلا الجيلين من المعالجات مختلفة تتطلب برامج نظام مختلفة. يستخدم NCU 573.3 Pentium III ويتطلب برنامجًا تم إنشاؤه لهذا الأجهزة.3 في نظام مع 572 البرمجيات المتوافقة ينتج مزيج غير متوافق. مصدر 572.3 المتغير أو خطة هجرة برنامج النظام الكامل.
السؤال 3: يجب تحميل بطاقة الكمبيوتر الخاصة بالنظام بشكل منفصل. ما هي إصدار البرنامج المطلوب؟
يجب أن تكون إصدار البرنامج متوافقة مع الجيل الألياف NCU 572. البرمجيات المصممة لNCU 573 غير قابلة للتطبيق هنا.تأكيد إصدار البرنامج الأصلي للآلة من ملصق NCU القائم أو وثائق صانع آلة الأدوات قبل الحصول على بطاقة البرنامج البديل.
السؤال 4: لا توجد نسخة احتياطية لبيانات الجهاز. ما الذي يحتاج إليه قبل أن يتم تشغيل الجهاز بعد استبدال NCU؟
مطلوب إعادة تشغيل كاملة: إدخال بيانات آلة NC من وثائق MTB، تحميل وتجميع برنامج PLC من المصدر،و تشغيل محركات SIMODRIVE 611D مع البيانات الصحيحة المحرك والمعدل-توقع عدة أيام بدون ملف احتياطي
س5: بعد استبدال وحدة التحكم المركزي، الاتصال PROFIBUS إلى وحدات I / O لا تعمل. ما يجب التحقق منه؟
يتم تخزين عنوان عقدة PROFIBUS وبارامترات التكوين على NCU مع إعدادات افتراضية.إعادة إدخال عنوان بروفيبوس DP الصحيح وتحقق من أن جميع معايير الاتصال بروفيبوس تطابق التكوين الأصلي.
