| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE RoHS |
| رقم الموديل | A16B-2200-0120 |
سلسلة FANUC 15-A (15A) عبارة عن ماكينة CNC عالية المواصفات من جيل سلسلة FANUC 15 - مصممة للأدوات الآلية المعقدة التي تتطلب أعدادًا كبيرة من المحاور التي يمكن التحكم فيها، وتحديد الخطوط بدقة عالية، ووظائف CNC المتقدمة. تستخدم السلسلة 15A بنية متعددة اللوحات حيث يتم توزيع وظائف مختلفة عبر مركبات ثنائي الفينيل متعدد الكلور المتخصصة المتصلة بلوحة الكترونية معززة مشتركة:
لوحة القاعدة 0:مصدر مركزي مشترك لثنائي الفينيل متعدد الكلور - المحور الذي تشير إليه جميع اللوحات الأخرى لأوامر التحكم والوصول إلى الذاكرة وبيانات النظام. Base 0 هو وحدة المعالجة المركزية الأساسية ولوحة الذاكرة المشتركة لحامل التحكم من السلسلة 15A.
لوحات القاعدة 1 والقاعدة 2:تعمل مركبات ثنائي الفينيل متعدد الكلور ذات الموارد المشتركة الإضافية على توسيع ذاكرة نظام التحكم وسعة الموارد للتكوينات الكبيرة.
لوحات المحاور:لوحات تحكم محورية مخصصة (4 محاور أو 3 محاور لكل لوحة) تشير إلى القاعدة 0 لأوامر CNC وتولد إشارات PWM لمحرك مؤازر.
الرسومات والاتصالات التسلسلية ولوحات الخيارات:لوحات وظائف إضافية تملأ مواضع اللوحة الإلكترونية المعززة المتبقية.

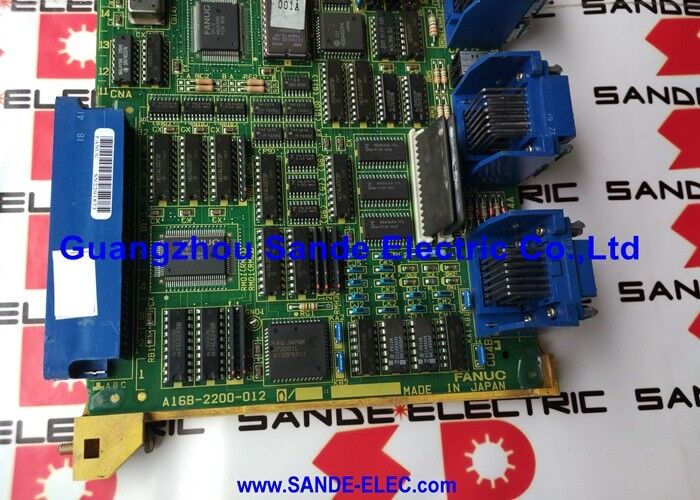

A16B-2200-0120 هي اللوحة الأساسية 0 — اللوحة الفردية الأكثر أهمية في حامل التحكم من السلسلة 15A.
| المعلمة | قيمة |
|---|---|
| كبش | 512 كيلو بايت على متن الطائرة |
| إنبوب أشعة القطب السالب | يتضمن مخرج CRT مقاس 9 بوصة |
| لوحة الكترونية معززة | يناسب المنافذ 6، 10، 11، أو 13 |
| CNC متوافق | سلسلة 15M، 15MA، 15T، 15TA، 15TF، 15TTA، 15TTF، 15MF |
| مسلسل | A16B-2200 |
| بعد الاستبدال | يلزم إعادة تحميل المعلمة الكاملة والبرنامج |
ذاكرة الوصول العشوائي A16B-2200-0120 بسعة 512 كيلو بايت هي ذاكرة النظام المشتركة التي يمكن الوصول إليها من خلال جميع اللوحات في حامل التحكم من السلسلة 15A عبر ناقل اللوحة الإلكترونية المعززة. يعد نهج الذاكرة المشتركة هذا أمرًا أساسيًا لبنية السلسلة 15A متعددة اللوحات:
مخزن البيانات المشترك:توجد جداول المعلمات وبيانات برنامج CNC ومتغيرات النظام المشتركة في ذاكرة الوصول العشوائي (RAM) ذات القاعدة 0 — المتوفرة للوحات المحورية ولوحة الرسومات واللوحات الطرفية الأخرى في وقت واحد.
القاعدة 0 كرئيس للنظام:جميع اللوحات الأخرى الموجودة في الحامل تشير إلى القاعدة 0 للتوقيت والمزامنة والبيانات على مستوى النظام. يؤدي حدوث خطأ في Base 0 إلى تعطيل التحكم في السلسلة 15A بالكامل - وليس مجرد وظيفة أو محور واحد.
إنذار تكافؤ ذاكرة الوصول العشوائي (RAM) - الخطأ المميز:أعراض الفشل الأكثر شيوعًا لـ A16B-2200-0120 هي إنذار "RAM Parity Base 0" - يكتشف CNC خطأ تكافؤ في ذاكرة الوصول العشوائي للقاعدة 0، مما يشير إلى البيانات التالفة في الذاكرة المشتركة. يمكن أن ينشأ هذا الإنذار من فشل حقيقي في خلية ذاكرة الوصول العشوائي (RAM) على A16B-2200-0120، أو من تحميل معلمة غير صحيحة بعد مسح الذاكرة - التمييز بين الاثنين هو الخطوة التشخيصية الأولى.
إنذار قاعدة تكافؤ ذاكرة الوصول العشوائي 0:يعرض مركز المعالجة FANUC Series 15MA "RAM Parity Base 0" عند بدء التشغيل ولا يمكنه إكمال تهيئة CNC. بعد التحقق من تحميل المعلمات بشكل صحيح، يتم التأكد من وجود خلايا ذاكرة الوصول العشوائي الفاشلة في A16B-2200-0120. يؤدي الاستبدال واستعادة بيانات النظام بالكامل إلى إرجاع الجهاز إلى مرحلة الإنتاج.
استبدال سلسلة 15TA من مركز الدوران Base 0:يخضع مركز الدوران 15TA لاستبدال لوحة Base 0. A16B-2200-0120 هي اللوحة الصحيحة لتكوين ذاكرة الوصول العشوائي بسعة 512 كيلو بايت. تتم إعادة تحميل كافة المعلمات والبرامج من النسخة الاحتياطية بعد تركيبها.
س1: ما هو إنذار RAM Parity Base 0، وهل يحدث دائمًا بسبب فشل A16B-2200-0120؟
ليس بالضرورة. يشير إنذار RAM Parity Base 0 إلى أن CNC قد اكتشف بيانات تالفة في ذاكرة الوصول العشوائي المشتركة لـ Base 0. يمكن أن يحدث هذا بسبب: فشل حقيقي في خلية ذاكرة الوصول العشوائي (RAM) على A16B-2200-0120 (يتطلب استبدال اللوحة)؛ تحميل المعلمة التالفة بعد مسح الذاكرة (يتم حلها عن طريق إعادة تحميل جميع معلمات النظام بشكل صحيح)؛ أو فشل في البطارية الاحتياطية مما سمح بتلف محتوى ذاكرة الوصول العشوائي (RAM) عند انقطاع التيار الكهربائي. قم بالتشخيص بشكل منهجي - قم بإعادة تحميل المعلمات بشكل صحيح من نسخة احتياطية تم التحقق منها قبل إدانة اللوحة.
س2: ما هو الفرق بين A16B-2200-0120 (512 كيلو بايت) ومتغير 256 كيلو بايت (0121، 0129)؟
والفرق الأساسي هو سعة ذاكرة الوصول العشوائي. يوفر A16B-2200-0120 512 كيلو بايت من ذاكرة الوصول العشوائي للنظام المشترك؛ توفر المتغيرات مثل 0121 و0129 256 كيلو بايت. يعتمد المتغير المطلوب على تكوين نظام Series 15A المحدد - قد تتطلب تكوينات المحاور الأعلى أو الأنظمة ذات سعة برنامج CNC الأكبر إصدار 512 كيلو بايت. تأكد دائمًا من ملصق رقم الجزء الموجود باللوحة المثبتة.
س3: بعد استبدال A16B-2200-0120، ما هي البيانات التي يجب إعادة تحميلها؟
يجب إعادة تحميل جميع بيانات CNC - المعلمات وبرامج الأجزاء وبيانات إزاحة الأداة وجميع بيانات PMC. لا يحتوي الطراز A16B-2200-0120 على مساحة تخزين دائمة لبيانات المستخدم تتجاوز ذاكرة الوصول العشوائي (RAM) الخاصة به (والتي يتم مسحها عند الاستبدال). يعد النسخ الاحتياطي الكامل والمتحقق منه للنظام أمرًا ضروريًا قبل أي استبدال للوحة Base 0. بالنسبة لأنظمة السلسلة 15A، يتضمن النسخ الاحتياطي جميع مجموعات المعلمات (N، P، E، المعلمات الخاصة بالمحور)، وجميع برامج الأجزاء، وبرنامج تسلسل PMC.
س4: هل يمكن تركيب A16B-2200-0120 في أي فتحة لوحة الكترونية معززة، أم أنها خاصة بفتحة معينة؟
يتم تركيب A16B-2200-0120 في مواضع محددة محددة على اللوحة الإلكترونية المعززة الرئيسية من السلسلة 15A - المنافذ 6 أو 10 أو 11 أو 13 اعتمادًا على تكوين النظام المحدد. يتم تحديد موضع منفذ اللوحة الإلكترونية المعززة من خلال تصميم حامل التحكم الخاص بصانع الأدوات الآلية. لا تقم بتثبيت Base 0 في فتحات عشوائية - راجع الوثائق الكهربائية الخاصة بالأداة الآلية ودليل صيانة FANUC Series 15A المعمول به لتعيين المنفذ الصحيح.
س 5: هل يعني إخراج CRT على A16B-2200-0120 أن هذه اللوحة تقوم بتشغيل شاشة CNC مباشرة؟
نعم - يشتمل الطراز A16B-2200-0120 على واجهة إخراج CRT كجزء من وظيفة "المورد المشترك" الخاصة به. وهذا يعني أن نفس اللوحة توفر كلاً من وظائف وحدة المعالجة المركزية/الذاكرة المشتركة ومخرجات العرض لشاشة CRT مقاس 9 بوصات. في المتغيرات التي تتطلب لوحة رسومات منفصلة (مثل بعض المتغيرات التي تبلغ سعتها 256 كيلو بايت)، تتم معالجة وظيفة العرض خارجيًا. يؤكد مخرج CRT المتكامل على A16B-2200-0120 أنه مركز الموارد المشترك الكامل للعرض والذاكرة في التكوين القياسي 512 كيلو بايت.
