FANUC لوحة التحكم في الخدمة A20B-2002-0641 A20B20020641 A2OB-2OO2-O641

FANUC A20B-2002-0641 | لوحة تحكم CNC من سلسلة A20B-2002 وقطع غيار بديلة على مستوى اللوحة

لوحات تحكم من سلسلة A20B-2002

تُعد A20B-2002 إحدى عائلات FANUC الراسخة من لوحات الدوائر المطبوعة المستخدمة في تجميعات أنظمة التحكم CNC. تغطي السلسلة أنواعًا متعددة من اللوحات الوظيفية - لوحات واجهة التحكم، ولوحات وحدات الاتصال، ولوحات واجهة لوحة المشغل، ولوحات دعم الوحدات - عبر عدة أجيال من منصات CNC. ضمن هذه العائلة، يحدد كل لاحقة رباعية الأرقام لوحة ذات دور وظيفي محدد، وتصميم موصل، وموضع تحكم مستهدف.

تُعد A20B-2002-0641 لوحة تحكم في هذه السلسلة - لوحة وظيفية ضمن نظام تحكم FANUC CNC بدلاً من وحدة ذاكرة أو لوحة خلفية سلبية. تحدد اللاحقة -0641 متغيرها المحدد، مما يميزها عن الأرقام المجاورة في العائلة التي قد تبدو متشابهة ماديًا ولكنها تؤدي وظائف مختلفة أو تحمل تكوينات واجهة مختلفة.

عند فشل هذه اللوحة في CNC مثبت، يؤثر العطل عادةً على الوظائف أو الواجهات المحددة التي تديرها هذه اللوحة ضمن نظام التحكم. يعتمد نمط العرض على ما تتصل به هذه اللوحة - سواء كان ذلك إدخال/إخراج لوحة المشغل، أو اتصال وحدة التوسعة، أو وظيفة واجهة تحكم أخرى في تكوين الجهاز المحدد.

المواصفات الرئيسية

استبدال على مستوى اللوحة - ما يجب تأكيده

يُعد استبدال لوحة في سلسلة A20B-2002 عملية مماثلة. الخطوات الحاسمة:

تأكد من رقم القطعة الدقيق من ملصق اللوحة المثبتة. الأرقام المجاورة في سلسلة A20B-2002 تؤدي وظائف مختلفة. قد تحتوي لوحة تناسب نفس الفتحة المادية على تخطيط موصل مختلف أو وظيفة تحكم مختلفة تنتج سلوكًا غير صحيح للجهاز بعد التركيب.

تحقق مما إذا كانت اللوحة تخزن أي بيانات تكوين. تحتفظ بعض اللوحات في هذه السلسلة بحالة التكوين؛ والبعض الآخر وظيفي بحت بدون بيانات مخزنة. إذا كانت اللوحة تخزن التكوين، فيجب أخذ نسخة احتياطية قبل الإزالة.

افحص حالة موصلات الاتصال في موضع اللوحة الفاشلة. يمكن لموصل غير مثبت بشكل صحيح أو ملوث أن ينتج أعراض عطل متطابقة مع لوحة فاشلة. إعادة تثبيت الموصل والاختبار قبل طلب بديل هو دائمًا الخطوة التشخيصية الأولى.

لا تحتوي A20B-2002-0641 على أي معلمات CNC (المعلمات موجودة في وحدات SRAM/FROM لوحدة التحكم). لا يتطلب استبدال هذه اللوحة إعادة إدخال معلمات CNC. قم بتشغيل الطاقة بعد استبدال اللوحة وتحقق من استعادة الوظائف المرتبطة بموضع هذه اللوحة في نظام التحكم.

أسئلة متكررة

س1: ما هو دور A20B-2002-0641 في نظام تحكم CNC؟

تُعد A20B-2002-0641 لوحة تحكم وظيفية في سلسلة FANUC A20B-2002 - لوحة تدير واجهة محددة أو وظيفة تحكم في نظام CNC المثبت. تعتمد الوظيفة الدقيقة على موضع اللوحة والأجهزة المتصلة في تكوين الجهاز المحدد. عادةً ما تؤثر أعراض العطل على الوظائف أو مسارات الإدخال/الإخراج التي تدعمها هذه اللوحة ضمن نظام التحكم.

س2: هل يمكن استبدال متغير A20B-2002 مختلف إذا كان -0641 غير متوفر؟

قد تبدو الأرقام المجاورة في سلسلة A20B-2002 متشابهة ماديًا ولكنها تحمل تكوينات موصل مختلفة أو تؤدي وظائف تحكم مختلفة. الاستبدال بدون توافق مؤكد يخاطر بسلوك غير صحيح للجهاز بعد التركيب. تأكد من -0641 تحديدًا من ملصق اللوحة المثبتة وقم بمصدر هذا المتغير المحدد. لا تقبل تطابقًا قريبًا دون التحقق من التوافق.

س3: هل يتطلب استبدال A20B-2002-0641 نسخة احتياطية أو إعادة تحميل لمعلمات CNC؟

المعلمات CNC (معلمات المحور، بيانات PMC، إزاحات الأدوات، البرامج) موجودة في وحدات ذاكرة SRAM و FROM لوحدة التحكم - وليس في هذه اللوحة. لا يؤثر استبدال هذه اللوحة على تخزين معلمات CNC ولا يتطلب إعادة إدخال المعلمات. بعد الاستبدال، قم بتشغيل الطاقة وتحقق من استعادة وظائف التحكم المرتبطة بموضع هذه اللوحة في النظام بشكل طبيعي.

س4: كيف يتم تأكيد عطل اللوحة قبل طلب بديل؟

افحص وأعد تثبيت موصل اللوحة على كل من اللوحة والمقبس المقابل. ينتج الموصل الملوث أو غير المثبت جزئيًا أعراض عطل متطابقة مع لوحة PCB فاشلة. إذا أدى إعادة التثبيت إلى إزالة العطل، فإن الموصل كان السبب. إذا استمر العطل مع موصل مؤكد الجودة وأسطح اتصال نظيفة، فقد فشلت اللوحة.

س5: من أين يتم الحصول على A20B-2002-0641؟

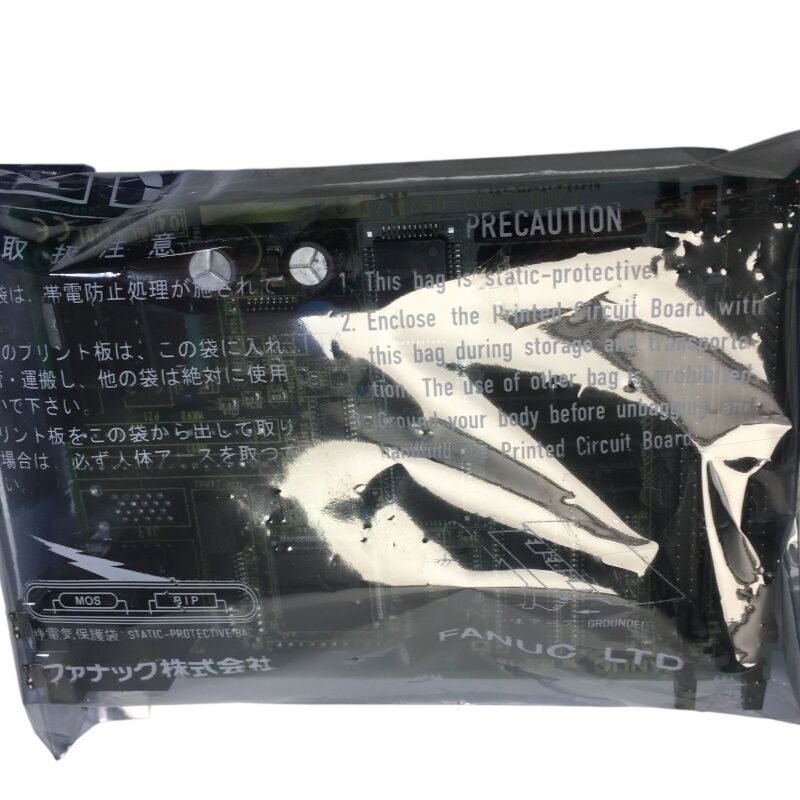

من خلال سوق قطع غيار FANUC CNC - المتخصصون في لوحات التحكم من سلسلة A20B لديهم مخزون تبادل وفائض. تأكد من اللاحقة -0641 تحديدًا. اطلب تأكيدًا بأن اللوحة تم اختبارها وظيفيًا قبل القبول. يلزم التعامل الآمن من ESD والتعبئة المضادة للكهرباء الساكنة للنقل والتخزين.
